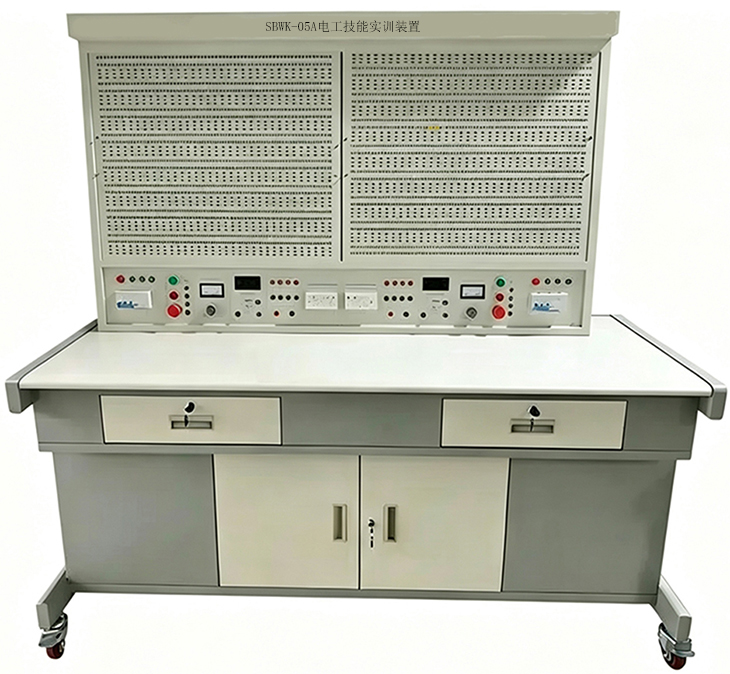

SBWK-05A電工技能實訓裝置
一、概述
電工技能實訓裝置，電工技能實訓平臺主要服務于電氣自動化、機電一體化、智能制造、新能源技術等專業的核心課程實訓教學，可承接《電工基礎》《低壓電氣控制》《電氣安全技術》《電工工藝實訓》等課程的實操教學任務。
電工技能實訓設備，電工技能實訓臺是職業院校機電、電氣自動化、智能制造、新能源等相關專業開展電工基礎教學、實操技能訓練、職業資格考核的核心實訓場地，嚴格遵循國家職業教育實訓建設標準與電工安全操作規范，聚焦理論實操一體化、崗位技能標準化、教學考核一體化建設目標，是培養中級、高級電工技能型人才的核心教學平臺，同時可面向社會開展電工上崗證、維修電工等級證培訓與考核工作。
二、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
三、基本配置
(1)電源控制屏
電源控制屏屏體采用鈑金雙層亞光密紋噴塑結構。實驗桌面板采用防火、防燙、絕緣、耐磨高密度板，默認配置個抽屜，帶剎車腳輪。電源控制屏采用單工位設計，提供如下配置：
(2)電源控制部分設有電源總開關帶漏電保護1只、三相電源指示燈式電壓表3只、帶燈啟停動按鈕各1只、急停按鈕1只、三相LED指示燈2組、熔斷器4只、告警LED指示燈1只、復位按鈕1只；
(3)電源輸出：提供線電壓380V和相電壓220V兩種電源，采用安全型插座引出；
(4)交流電壓表：0～500V帶鏡面交流電壓表1只，精度1.0級；
(5)交流電流表：0～5A帶鏡面交流電流表1只，精度1.0級，具有超量程報警、指示、切斷總電源等。
(6)單相電源插座：設有5孔插座2位。
(7)實訓網孔板1塊：網孔板的參考尺寸為不小于600mm×700mm，網孔大小為5mm×10mm，采用橫豎交替排布。
(8)實訓桌采用鈑金搭建而成，配合高密度防火桌面板,并設有4只鎖緊萬向輪。
(9)活動儲物柜1個:采用冷軋鋼板結構，表面噴塑工藝。
(10) 配套的實訓連接導線采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良。
四、可完成實訓項目
1)三相異步電動機直接起動控制
2)三相異步電動機點動控制線路
3)三相異步電動機自鎖控制線路
4)三相異步電動機Y-△起動自動控制線路
5)用倒順開關的三相異步電動機正反轉控制
6)三相異步電動機接觸器聯鎖的正反轉控制線路
7)三相異步電動機按鈕聯鎖的正反轉控制線路
8)三相異步電動機雙重聯鎖的正反轉控制線路
9)三相異步電動機的多地控制
10)工作臺自動往返控制線路
11)白熾燈照明電路的安裝
12)日光燈照明電路的安裝
13)兩個開關控制一盞燈照明電路的安裝
14)住宅照明線路實訓
五、電工技能實訓平臺單組器件配置清單
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 低壓斷路器 | DZ108-20（0.63～1A） | 1個 |
2 | 低壓斷路器 | 2P/6A | 1個 |
3 | 熔斷器 | RT18-32/3P | 1個 |
4 | 熔斷器 | RT18-32/2P | 1個 |
5 | 直插式保險絲 | RT14-20/3A | 3個 |
6 | 直插式保險絲 | RT14-20/2A | 2個 |
7 | 交流接觸器 | CJX2-0910，AC220V | 3個 |
8 | 輔助觸頭 | F4-11 | 2個 |
9 | 熱繼電器 | JRS1D-25/Z(0.63-1A) | 1個 |
10 | 熱繼電器座 | JRS1-25 | 1個 |
11 | 通電延時時間繼電器 | AC380V(0-60S) | 1個 |
12 | 時間繼電器座 |
| 1個 |
13 | 接線端子 | 片狀 | 25個 |
14 | 導軌 | 200mm | 5根 |
15 | 按鈕開關 | 1開1閉 | 5個 |
16 | 按鈕盒 | 3孔 | 1個 |
17 | 按鈕盒 | 2孔 | 1個 |
18 | 行程開關 | LX19-222 | 2個 |
19 | 行程開關 | LX19-001 | 2個 |
20 | 倒順開關 | KO3-15 | 1個 |
21 | 日光燈燈管 | 10W | 1根 |
22 | 鎮流器 | YZ13/220V50Hz13W | 1個 |
23 | 啟輝器 | S10/4～65W | 1個 |
24 | 啟輝器座 |
| 1個 |
25 | 日光燈管座 |
| 2個 |
26 | 燈座 | 螺口 | 2個 |
27 | 燈泡 | LED | 2個 |
28 | 單開單控開關 | 86型 | 1個 |
29 | 單開雙控開關 | 86型 | 2個 |
30 | 開關盒 | 86型明裝 | 5個 |
31 | 塑料安裝卡子 |
| 200個 |
32 | 自攻螺絲 |
| 100個 |
33 | 走線槽 |
| 4米 |
34 | 三相鼠籠式異步電動機 | AC 380V/△ | 1臺 |
