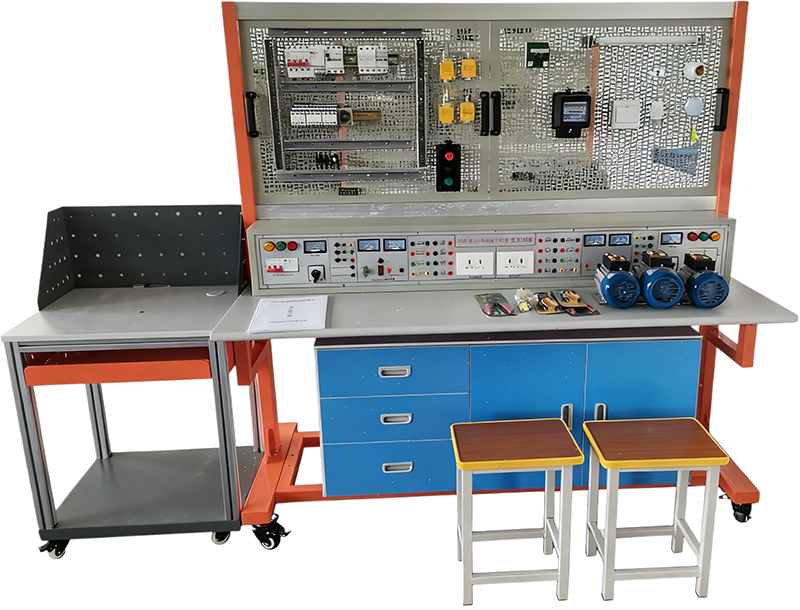

SBDQ-W2電工實訓平臺

電工實訓平臺可開設課程為《電機與電氣控制技術》，《電氣控制線路安裝與調試》課程，主要培養學生的實踐能力，提高學生的實踐知識綜合應用能力，掌握低壓元器件的認識與拆裝以及基本電氣控制線路的安裝與調試定。

電工實訓平臺結合PLC實現對交流三相電動機常用控制線路的控制以及自動送料裝車控制、交通信號燈控制等應用項目的模擬，實訓項目可自行確定，根據所選的項目選擇相應的元器件。通過實訓，培養學生應用PLC的能力，使學生掌握綜合運用所學基礎知識，解決實際工程技術問題的能力，為全面提高學生的綜合素質及增強工作適應能力打下一定的基礎。

電工實訓平臺、電力拖動實訓室設備配置有相關配套操作臺、直流電機、交流電機、各種儀表、工具箱等，可完成的實驗有常用低壓電器認識、直流電動機的起動和調速、三相異步電動機的起動和調速、三相異步電動機點動和自鎖控制、三相異步電動機正反轉控制等相關實驗。學生通過實驗環節可鞏固和加深所學的理論知識，提高分析問題和解決問題的能力，開發創新思維能力，培養理論聯系實際的作風和實事求是的科學態度。

一、功能要求

電工實訓平臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。

3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小774×580mm

二、技術指標

1. 外型：整體尺寸1640mm×700mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

7.可編程控制器：PLC主機采用西門子S7-1200 CPU1214C集成14路輸入10路輸出，PROFINET通訊口。

三、可實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23．三相異步電動機能耗制動控制線路

24.雙速電機的控制線路

25.PLC基本邏輯指令控制

30.三相異步電機點動PLC控制

31.三相異步電機正反轉PLC控制

32.三相異步電機星三角PLC控制

33.三相電度計量

34.防爆開關

35.防爆照明

四、電工實訓設備清單
