SBDGYT-02B電子裝配實訓臺
一、概述
電子裝配實訓臺"電子裝配工藝實訓臺"是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、電子裝配生產流水線技術性能
1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：?jiǎn)蝹€(gè)實訓臺尺寸為1.1m×1.3m×2m。

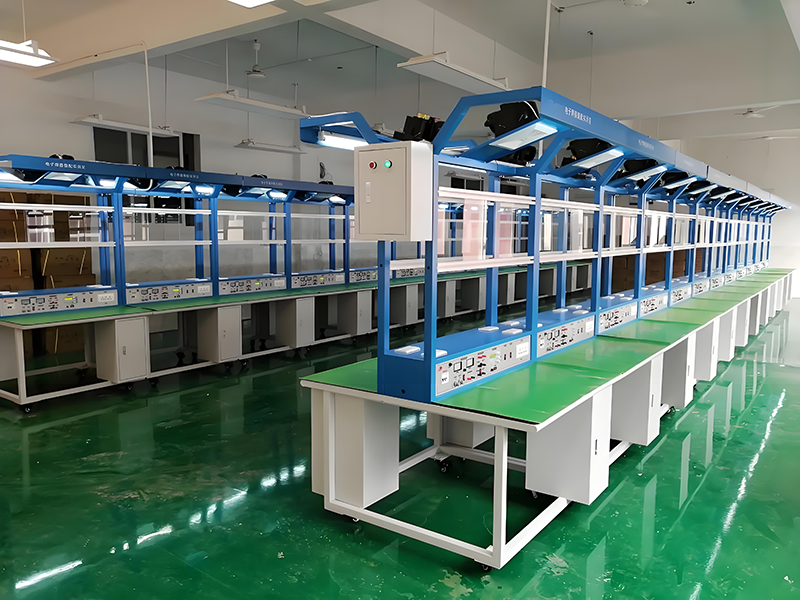

三、電子裝配生產流水線實訓裝置
主要由實訓臺、電源柜、實訓線路板、元件包、工具套件、排風扇等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。
（一）實訓臺
實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架、排風扇等組成。
1、正反兩面?zhèn)渑溆幸粋€(gè)工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2、正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
3、鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4、頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
5、工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
★6、電子實訓創新教學與管理模塊-元器件檢測模塊（二工位1套）
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡器僅多媒體示教控制系統配置1套。
（二）電源柜
（1）輸入電源：三相四線～380±10%50HZ
（2）輸出電流：20A
（3）設有風扇、照明日光燈、插座電源的繼電接觸控制系統，可為10實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。
（三）實訓線路板(2套／臺)
常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。
（四）實訓工具套件(2套／臺)
配備常用的放大鏡臺燈、UT33B+數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、電烙鐵恒溫焊臺、焊錫絲、吸錫器等工具。
四、實訓項目
任務一：多路搶答器生產
1)多路搶答器元器件認識及測量
2)多路搶答器原理圖識讀及工藝文件填寫
3)多路搶答器裝配工具與準備工藝
4)多路搶答器主板焊接
5)多路搶答器主板調試
6)多路搶答器電路板檢驗
任務二：LED數字電子鐘生產
1)LED數字電子鐘元器件認識及測量
2)LED數字電子鐘原理圖的識讀及工藝文件填寫
3)LED數字電子鐘的裝配工具與準備工藝
4)LED數字電子鐘主板焊接
5)LED數字電子鐘主板調試
6)LED數字電子鐘主板檢驗
任務三：六管超外差式調頻收音機整機生產
1)調頻收音機元器件認識及測量
2)調頻收音機原理圖識讀及工藝文件填寫
3)調頻收音機常用裝配工具與準備工藝
4)六管超外差式調頻收音機主板焊接
5)六管超外差式調頻收音機整機調試
6)六管超外差式調頻收音機整機檢驗
7)六管超外差式調頻收音機整機包裝
