SB-GEHC熱工與流體力學基礎教學實驗系統
一、概述：
熱工與流體力學基礎教學實驗系統，熱工流體力學實驗室設備主要承擔《流體力學》、《水力學》、《工程熱力學》、《傳熱學》、《熱工理論基礎》等課程的實驗教學任務，面向的專業有能源與動力工程、新能源科學與工程、土木工程、建筑環境與設備工程、機械工程、交通運輸工程、給排水工程、環境工程、采礦工程、材料科學與工程等專業的全部或部分技術基礎課的實驗教學。同時，實驗室還為本科生及研究生的課程設計、畢業論文設計、綜合研究等。
熱工學綜合實驗設備是根據相關課程教學大綱要求而研制。能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目，通過實驗使學生掌握相關熱工參數的測試方法。適合動力、機械類相關專業《工程熱力學》、《傳熱學》、《熱工學》等課程的實驗教學設備
二、技術性能
1.輸入電壓：三相五線AC380V±10% 50Hz
2.工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.設備容量：＜10kVA
三、系統組成
實驗設備主要由實驗操作系統、信號采集與測控系統、電氣控制系統三大部分組成。

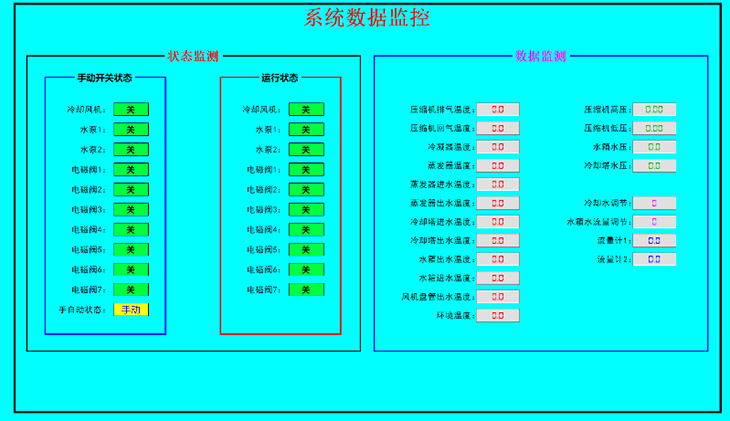

1、數據系統
2、四種測試模式
1.實驗操作系統

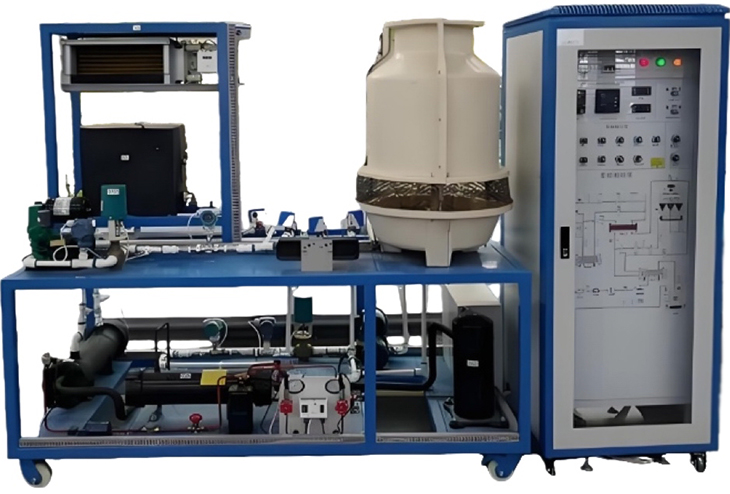

主要包括壓縮機制冷循環系統、冷凝管特性測試系統、蒸發管特性測試系統、冷卻塔及冷卻水循環系統等。實驗操作系統配備谷輪3HP閉水冷機組一套，中央空調室內風機盤管一套，模擬鍋爐熱水循環系統一套。
2.信號采集與測控系統
絕壓傳感器：測量檢測量熱器內部以及壓縮機吸氣口與排氣口的壓力
質量流量計：測量系統中制冷工質的質量流量
電磁流量計：用來測量系統中冷卻水以及冷凍水的流量
風速傳感器：觀測系統中冷卻塔進風口、風機盤管出風口的風速
溫度變送器：觀測系統壓縮機吸/排氣、冷卻塔進/出水口、冷凝器制冷劑出口等中各點溫度
功率控制器：控制實驗系統中電加熱絲的加熱功率，得到實驗所需要的恒溫?zé)崴?/span>
溫度顯示儀：顯示系統中熱水箱及量熱器內部的溫度，同時輸出控制信號控制功率變送器的輸出功率。
電動調節閥：調節系統中冷卻水和冷凍水的流量
功率測量儀：測量壓縮機、量熱器加熱管及熱水箱加熱管的實時功率。
四、實驗項目
1.制冷系數測量
2.換熱器溫差傳熱作功能力損失測定
3.冷卻塔性能實驗
4.蒸發器性能測試
5.冷凝器性能測試
6.風機盤管空調器制冷量的測試
