SBQC-WLA五菱佳辰N15A發動機翻轉架與起動試驗一體化平臺
一、產品結構
五菱佳辰N15A發動機翻轉架與起動實訓平臺以五菱佳辰N15A發動機總成經全新處理的實物為基礎，可真實模擬發動機加速，減速，啟動等各種工況，既可拆裝也可檢測，適合汽車故障診斷與維修檢測項目實訓。

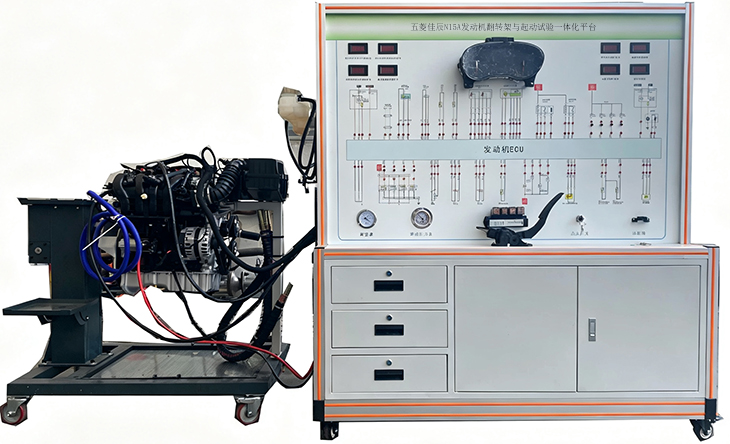

（圖片僅供參考、以實際配置為準）
二、標準配置
1.采用五菱佳辰N15A發動機總成、三元催化、發動機電腦，所有傳感器，進排氣系統，節氣門，點火系統，發電機等零部件齊全；
2.齒傳動機構，移動腳輪等；
3.帶7寸以上智能故障顯示終端，可實時讀取車速、轉速等信息，并可進行智能故障設置；
4.智能終端含維修技術資料、高清視頻、考核軟件等內容；
5.實訓檢測面板、移動臺架、智能終端等。
三、產品特性
1.真實可運行的發動機，充分展示發動機的組成結構和工作過程。
2.實訓平臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。
3.實訓平臺面板上安裝有全液晶汽車儀表多功能顯示屏，可實時顯示動力傳遞過程、車速、機油壓力燈、電控系統故障指示燈等參數變化。
4.實訓平臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、電源控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓平臺安裝有OBD診斷座，可連接專用或通用型汽車解碼器，對發動機、變速器、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓平臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓平臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓平臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用；
9.配備智能化故障設置系統V1.0：
該系統以安卓(Android)系統與無線網絡(WIFI)為基礎，將智能化故障設置和考核系統設計成可在任意安卓(Android)系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能：智能故障考核系統；主要有教師故障設置終端和學生答題終端兩套獨立的系統組成，該系統安裝在移動終端上。教師用移動教學終端可實現與一體化教具的故障設置模塊連接進行故障設置。故障設置完成后學生通過學生用移動學習終端進行考核答題，考核后的成績自動儲存設備執行模塊中，便于老師對每個學生的成績查詢。
產品特點：
（1）WiFi連接：
每臺設備的故障設置系統，都具有WiFi熱點功能。在設備運行時熱點自動打開，該熱點可以連接教師用移動教學終端和學生用移動學習終端，便于老師故障設置和學生答題。基于移動端的終端APP與一體化教具的實時連接減少了常規故障設置器維護和接線的缺陷，采用WiFi模塊進行連接通訊更加穩定。
（2）密碼管理:
教師用移動教學終端具有獨立的管理密碼，登錄密碼后可對故障類型、考核時間、故障名稱、故障恢復測試時間、學生成績答題等進行操作。
（3）故障名稱編輯：
教師用移動教學終端的故障點名稱支持在線修改，可根據教學需求進行編輯，便于學生識別。
（4）考核時間設置：
教師根據需要可以對每個故障點進行設置，并且可以設置考試時間，設置完成后，可以按下"考試"按鈕進行考試；考試過程中也可以取消考試。在學生交卷后，系統將自動閱卷，教師可以查看每個學生的考試成績。并告訴學生答對了多少道題。
（5）故障設置功能：
通過教師用移動教學終端可以對一體化教具的指定的故障點進行"通"、"斷"和"間歇故障"三種設置，并且"間歇故障"的通斷時間也可以單獨設定；一塊控制板支持16個信號的設置，可以多塊控制板組合使用。
（6）考核成績統計：
學生答題完成后點擊交卷系統會自動將學生的答題成績上傳到教師用移動教學終端，成績報表記錄包含：教學設備名稱；考核時間；答題時間；考核題目；學生答題記錄等。
（7）單人/多人考核模式功能
單人模式：適用于期末實訓考試或考證場景，即當學生答題完成并提交后，答題正確的故障項恢復正常，答題錯誤的故障項保持故障狀態；點擊清除或退出時復位；
多人模式：適用多人同時考核場景，即當學生答題完成并提交后，故障項不會恢復正常（多人考核時同一考題有多種答案）。
（8）故障恢復測試功能：
當學生答題結束后，系統將自動進入故障恢復功能并提示學生進行故障恢復測試，檢查故障是否恢復，若答題正確故障自動恢復，答題錯誤故障不恢復。故障測試時間可通過教師用移動教學終端根據考核難度進行修改。也可直接退出不進行故障恢復測試。
10.汽車教學考試平臺
（1）概述：汽車教學考試平臺適用于汽車類專業教師教學、學生電子化閱讀學習、考試與練習，汽車專業資料存放。
（2）功能特點
①有教師管理、學生管理、題庫管理、試卷組成、考試管理、歷史查詢、分?jǐn)?shù)查閱、考試統計等功能；
②學員登錄考試界面答題內容不分先后順序，可以隨意的操作、每項的成績互不影響；
③考試管理模塊包括新建考試、查看和修改考試、密碼設置（密碼分配后自動按學號形成表格，不能進行修改）、查看密碼、隨機選題、分發試卷、開始考試、結束考試、成績統計和考試結果管理以及考生答卷詳情；
④學生答卷的每個典型流程中的每一個答題參數，都能完整記錄，由系統完成自動打分；系統根據各個試題按照要求自動換算為百分制；有隨機抽取考試，抽取的數量和機制有管理員自由設置；
⑤后臺具有用戶管理、基礎信息管理、試題管理、試卷管理、考試管理、個人信息管理、在線用戶管理、控制考試等；
⑥該系統在同一網絡環境下運行，學員不需要下載APP或安裝軟件，通過教師端發送的網頁鏈接或二維碼掃碼鏈接就可以進入該系統學習或考試；
⑦平臺可以批量上傳錄入學員信息、試題、課件、電子版教材；批量導出學生成績等功能；
⑧平臺內放置1000道新能源汽車試題；
⑨不少于10個車型維修手冊電子版；
⑩不少于50個新能源汽車相關教學視頻；
平臺里電子教材、實訓指導書、工作頁、視頻、動畫等教師可以批量上傳與更新。
四、參數
1.尺寸（長*寬*高）：約1200*1100*1800（mm）；
序號 | 配置名稱 | 規格參數 / 配置說明 | 數量 | 單位 |
1 | N15A 發動機總成 | 五菱佳辰原廠 N15A 可運行發動機總成，結構完整、工況正常，可啟動、加速、減速運行 | 1 | 臺 |
2 | 發動機全套附屬系統 | 包含：三元催化總成、進排氣系統、節氣門總成、全套傳感器、執行器、點火系統、發電機、全車管路線束等完整配套 | 1 | 套 |
3 | 發動機電腦控制單元 | 原廠 ECU 控制模塊，支持正常啟動、運行、電控數據通訊、故障診斷 | 1 | 套 |
4 | 翻轉架主體機構 | 齒輪傳動翻轉結構，可 360° 翻轉、任意角度鎖止，滿足拆裝大修實訓 | 1 | 套 |
5 | 移動實訓臺架 | 重型方鋼焊接結構，表面高溫靜電噴涂，整體穩固耐撞 | 1 | 臺 |
6 | 自鎖移動腳輪 | 帶剎車自鎖腳輪，移動靈活、定位穩固 | 4 | 個 |
7 | 實訓檢測面板 | 面板帶彩色整車電控電路圖、檢測端子、儀表顯示區、接線檢測區 | 1 | 套 |
8 | 全液晶汽車儀表總成 | 實時顯示轉速、車速、機油壓力、故障燈、工況狀態等數據 | 1 | 套 |
9 | 外置檢測端子組 | 可檢測傳感器、執行器、ECU 針腳電壓、電阻、頻率、信號波形等電參數 | 1 | 套 |
10 | OBD 診斷接口 | 標準汽車 OBD 診斷座，支持解碼器讀碼、清碼、讀數據流、電控自診斷 | 1 | 套 |
11 | 油門控制裝置 | 外置手動油門機構，可實現發動機加速、減速、怠速調節實訓 | 1 | 套 |
12 | 安全防護裝置 | 含電源總開關、水箱防護罩、飛輪防護罩、防誤觸保護結構 | 1 | 套 |
13 | 7 寸以上智能故障終端 | 安卓系統智能終端，內置資料、視頻、考核軟件，支持故障顯示與數據讀取 | 1 | 臺 |
14 | 智能無線故障設置系統 V1.0 | 基于 WIFI 無線通訊，支持教師端故障設置、學生端考核答題 | 1 | 套 |
15 | 無線 WIFI 熱點模塊 | 設備自帶熱點，無需外網，支持多終端同時連接教學 | 1 | 套 |
16 | 故障設置控制主板 | 支持通、斷、間歇故障三種模式，單板支持 16 路故障點，可擴展多路 | 1 | 套 |
17 | 教師端 APP 系統 | 具備密碼管理、故障編輯、考核時間設置、故障恢復測試、成績查看功能 | 1 | 套 |
18 | 學生端考核 APP 系統 | 支持答題、自動判分、成績上傳、故障恢復測試考核功能 | 1 | 套 |
19 | 雙模式考核系統 | 支持單人考核模式、多人同時考核模式，適配教學、考試、競賽場景 | 1 | 套 |
20 | 智能成績統計系統 | 自動記錄設備編號、考核時間、答題時長、錯題記錄、成績報表導出 | 1 | 套 |
21 | 云端汽車教學考試平臺 | 網頁版無需安裝，支持掃碼登錄、題庫管理、試卷管理、批量學生管理 | 1 | 套 |
22 | 教學資源庫配套 | 內置 1000 道新能源試題、10 套以上車型維修手冊、50 個以上教學視頻、電子教材、實訓工作頁 | 1 | 套 |
23 | 全套正時拆裝專用工具 | 發動機正時、氣門、缸體拆裝專用工具組 | 1 | 套 |
24 | 發動機大修包（3 套） | 含汽缸墊、氣門室蓋墊、油底殼墊、全車油封、活塞環、大小瓦、氣門組件、正時套件、全車螺絲墊片等耗材 | 3 | 套 |
25 | 設備整體尺寸 | 外形尺寸：1200mm×1100mm×1800mm | 1 | 套 |
五、實訓項目
1.發動機拆裝實訓；
2.發動機大修工藝實訓；
3.發動機結構與原理認知實訓；
4.發動機靜態檢測實訓等；
5.發動機故障診斷檢測與維修；
6.技能大賽實訓考核。
配套1：詳細維修手冊及正時拆裝工具；
配套2：3套大修包（包含密封件（包括汽缸墊、氣門室蓋墊、油底殼墊、各種油封等）、活塞及活塞環、大小瓦、氣門及氣門油封、正時系統組件、全套螺栓及墊片等）。
