SBGYW-08智能控制實訓平臺（PLC+變頻+電氣控制+觸摸屏）
一、概述
智能控制實訓平臺，工業網絡控制實訓裝置是一套集PLC控制、變頻調速、電氣控制、人機交互、物聯網通信于一體的綜合性教學實訓平臺，專為職業院校、技工院校及企業培訓中心設計，可滿足機電一體化、電氣自動化、工業機器人等專業的教學與實訓需求，幫助學員掌握工業自動化領域的核心技術與實踐技能。

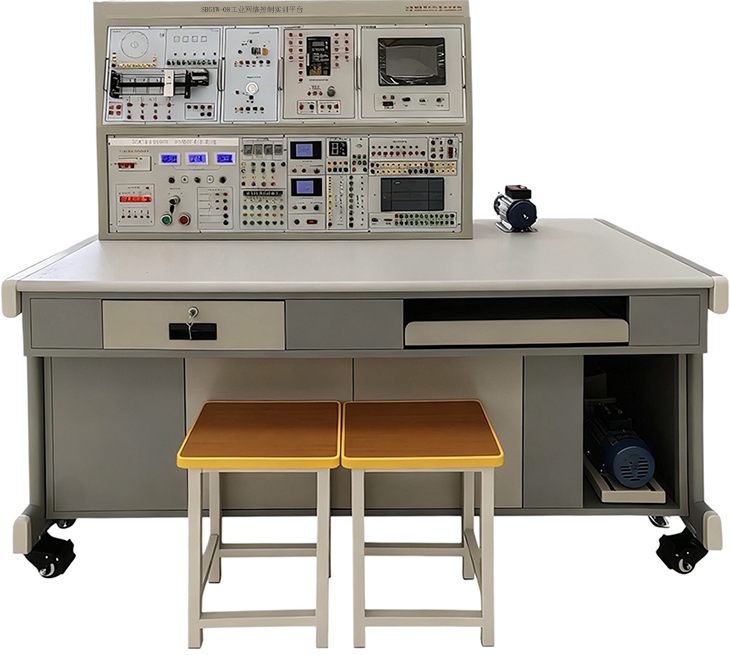

參考圖
二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用西門子S7200 SMART系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采用西門子v20變頻器，功能廣泛，動態響應高，驅動性能高。
5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
6、多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置西門子S7200SMART（CPU ST40）系列 PLC主機，集成數字量I/O（36DI/24DO），
5.變頻器組件
配置西門子V20變頻器，響應速度快，性能優越。
6.觸摸屏實訓組件
昆侖通態7英寸觸摸屏，界面操作簡便，圖庫豐富，操作性強。
7.三相鼠籠異步電機：交流380V/△
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
五、實訓項目
1、觸摸屏實驗題目
1.1.指示燈對象實驗
1.2.開關對象實驗
1.3.數據顯示實驗
1.4.數據輸入實驗
1.5.棒圖對象實驗
1.6.對象實驗
1.7.移動元件對象實驗
1.8.異常報警對象實驗
1.9.靜態顯示實驗
2、驅動綜合應用技能實訓
2.1.變頻器功能參數設置與操作
2.2.變頻器報警與保護功能
2.3.外部端子點動控制
2.4.變頻器控制電機正反轉
2.5.多段速度選擇變頻調速
2.6.變頻器無級調速
2.7.基于外部模擬量（電壓/電流）控制方式的變頻調速
2.8 步進電機控制
3、網絡通訊實驗
3.1 PLC遠程監控實訓
3.2 PLC遠程上下載程序
3.3 溫度采集控制
3.4 稱重模擬實驗
六、PLC可編程控制器綜合實訓平臺配置：
序號 | 儀器設備名稱 | 設備型號、參數 | 品牌要求 | 單位 | 數量 |
1 | 實訓桌 | 尺寸：1600×700×800(mm),采用鐵質雙層亞光密紋噴塑結構。主體結構工藝：實驗臺制造的材料選用優質冷軋鋼板，鈑金生產經過高精度數控設備沖孔、折彎、焊接及打磨，以保證設備各項尺寸的精確性,實訓臺底部配置靜音高承重福馬輪，雙門儲物柜及三層靜音導軌抽屜。 | 定制 | 張 | 1 |
2 | PLC主機 | 采用西門子S7-200SMART CPUST60主機36數字量輸入24數字量輸出，1個以太網通信端口,一個RS485串口，模擬量擴展模塊支持8通道輸入，4通道模擬量輸出。 | 西門子 | 個 | 1 |
3 | 人機界面 | 7寸彩色觸摸屏 | 西門子 | 個 | 1 |
4 | 工業物聯網 | 物聯網關FBox-4G-WIFI | 繁易 | 個 | 1 |
5 | 物聯網私有化部署平臺 | 可以自由工業組態、含電腦端平臺，含自定義modbusRTu協議以及現在工業大部分協議，如西門子、三菱、施耐德、羅克韋爾等驅動 | 定制（手機端、電腦端 、web端） | 套 | 1 |
6 | 工業交換機 | 以太網交換機采用非網管型工業以太網10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45接口；用于構建小型星形和總線形拓撲結構；自帶LED診斷顯示，供電電源DC24V | 國產 | 個 | 1 |
7 | 溫度、濕度傳感器 | 供電電壓：5-36VDC，量程：-40°C到+80°C，0-100%RH，分辨率0.1，4-20MA輸出。 | 國產 | 套 | 1 |
8 | 調速風扇 | 含模擬量0-10V驅動模塊，直流24V風扇，支持PLC模擬量輸出控制風扇調速 | 國產 | 套 | 1 |
9 | 光照傳感器 | 光照檢測，0-10V變送輸出 | 國產 | 套 | 1 |
10 | 稱重套件模塊 | 測量范圍0-10KG，含單路變送器輸出4-20MA | 國產 | 套 | 1 |
11 | 步進電機模塊 | 42步進電機帶絲桿聯軸器，不低于3個接近開關用于原點及限位檢測 | 雷塞 | 套 | 1 |
12 | 指示燈、按鈕組件 | 指示燈與按鈕均不低于5個，含安裝支架 | 施耐德 | 套 | 1 |
13 | 斷路器、開關電源等 | 斷路器2P+NC16,開關電源24V，不低于75W，導軌式安 | 施耐德 | 套 | 1 |
14 | 變頻器 | V20 0.37KW | 西門子 | 個 | 1 |
15 | 實驗導線 | 安全實驗導線，每組不低于40條 |
| 組 | 1 |
