SB-JXYD平面二維運動控制實訓裝置

一、系統要求

平面二維運動控制實訓裝置要求適用《電機傳動與控制》、《數控技術》、《運動控制》、《電機控制》、《計算機控制》、《可編程控制器技術》、《機電一體化系統》、《機電控制工程》、《自控原理》等多個課程。要求采用最新的運動控制技術開發的一代運動控制產品，裝置要求包括：交流伺服電機和其驅動器、開放式電控臺、X-Y運動平臺和編程軟件。

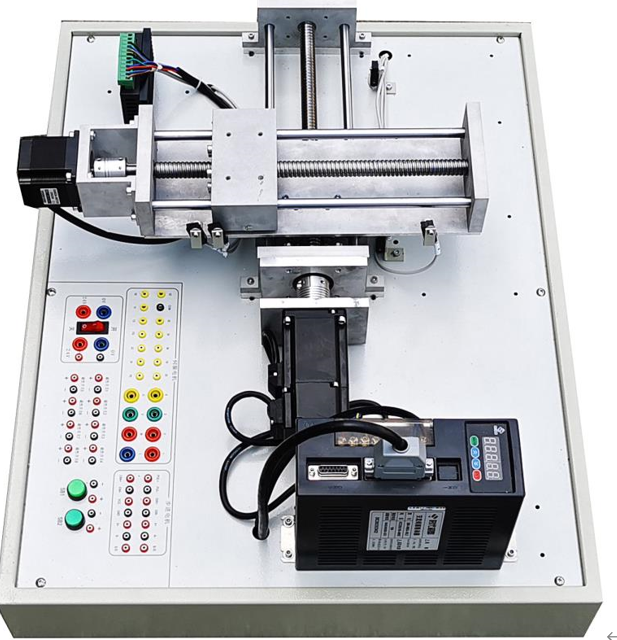

參考圖

二、平面二維運動控制實訓裝置要求完成實訓項目

1) 伺服系統的組成和基本操作

2）伺服驅動器的試運行

3）伺服驅動器的位置控制模式

4）可編程控制器指令編程

5）單軸定位運動控制

6）二維雙軸定位運動控制

三、技術要求

1、工作電源：單相220+15% /50HZ（具有過流保護）

2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；

3、整機容量：＜1KVA

4、裝置重量：≤150kg。

四、平面二維運動控制實訓裝置的基本要求

1、鋁型材安裝底板和支架；

結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*30mm；

2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；

滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高 （形成+360）*300*70㎜；

4、智能控制面板與系統

實驗臺要求配置標準的控制實驗系統示教面板，面板共3個部分，包括X軸電氣單元、Y軸電氣單元、運動控制單元、傳感器單元等，配套連接電纜；伺服電機及驅動要求采用知名品牌，尺寸要求：長*寬*高 700*300*600mm；

5、控制器

采用知名品牌主機，包含編程軟件、工程組態；

6、每套配置實驗桌放置平面二維實訓裝置，實驗桌不小于尺寸：120×75×80cm

7、平面二維運動控制實訓裝置主要配置清單
