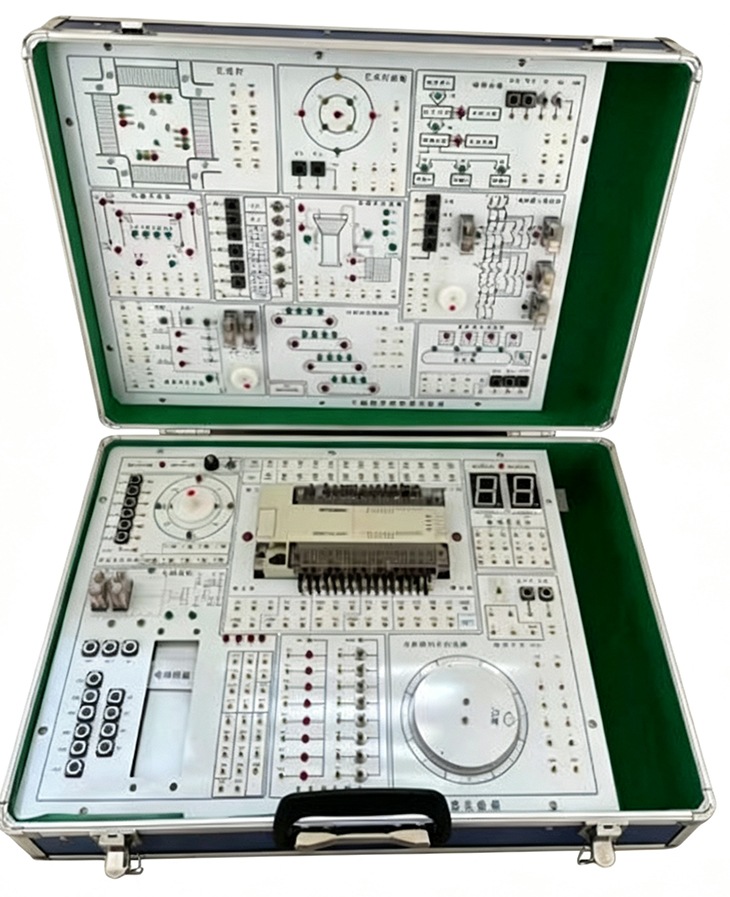

SBPLC-X1PLC.綜合實驗箱
一、產品概述
PLC.綜合實驗箱，PLC.綜合實驗設備用于學習與實訓。由PLC核心單元、開關量輸入單元、繼電器型開關量輸出單元、系列模擬負載、基于三維技術的虛擬負載及接口單元等組成。該裝置體積小、功能強、價格低、攜帶方便。
二、產品特點
（1）可編程控制器實驗箱是我公司根據當前教學需要新開發出的實驗箱。該實驗箱將實驗?zāi)K集中在一塊板上，實驗?zāi)K比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
三、技術性能
1、輸入電源：AC:220V50HZ
2、工作環境溫度：-10-55℃相對濕度<85%(25℃)
3、主機采用西門子；S7-200SMART SR40、S7-1200CPU1212、CPU1214、CPU1215；S7-1500CPU1511；三菱FX1N-24MR/MT、FX1N-40MR/MT、FX2N-48MR/MT、FX3U-48MR/MT等（價格另議）。
4、實驗箱提供8路邏輯開關、8路電平指示燈。
5、所有元件安裝在實驗箱上，能夠觀察到通道指示燈。
6、它集可編程邏輯控制器、編程軟件、MCGS工控組態軟件、模擬控制實驗板及實物等于一體。在本實驗箱上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗。
四、實驗內容
可完成以下實驗項目：
1、基本指令練習
2、電鍍
3、交通燈自動控制
4、液體混合裝置自動控制
5、水塔水位控制
6、機械手
7、LED數碼管顯示
8、自動送料裝車系統
9、郵件分揀控制
10、四層電梯自動控制
11、自動洗衣機系統
12、電動機自動控制
13、自控成型機
14、搶答器
五、配置清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 實驗箱 | 1 | 個 |
|
2 | 實驗連接線 | 20 | 根 | 自鎖緊 |
3 | 實驗指導書 | 1 | 本 | 紙質 |
4 | PLC編程下載線 | 1 | 根 | USB-PPI |
5 | 備用保險絲 | 5 | 個 |
|
6 | 220V電源線 | 1 | 根 |
|
7 | PLC編程軟件 | 1 | 套 | S7-200SMART SR40集成24路輸入16路輸出 |
8 | PLC示例實驗程序 | 1 | 套 | 提供基本指令練習、電鍍、交通燈自動控制、液體混合裝置自動控制、水塔水位控制、機械手、LED數碼管顯示、自動送料裝車系統、郵件分揀控制、四層電梯自動控制、自動洗衣機系統、電動機自動控制、自控成型機、搶答器等實驗示例程序 |
9 | PLC仿真軟件 | 1 | 套 | 西門子、三菱，供學習用。 |
10 | 組態監控軟件 | 1 | 套 | MCGS |
11 | 基本指令練習實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
12 | 電鍍實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
13 | 液體混合裝置自動控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
14 | 水塔水位控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
15 | 機械手實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
16 | LED數碼管顯示 | 1 | 套 | 已裝在實驗箱內 |
17 | 自動送料裝車系統實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
18 | 郵件分揀控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
19 | 四層電梯自動控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
20 | 自動洗衣機系統實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
21 | 電動機自動控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
22 | 自控成型機實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
23 | 搶答器實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
24 | 交通燈自動控制實訓模塊 | 1 | 套 | 已裝在實驗箱內 |
