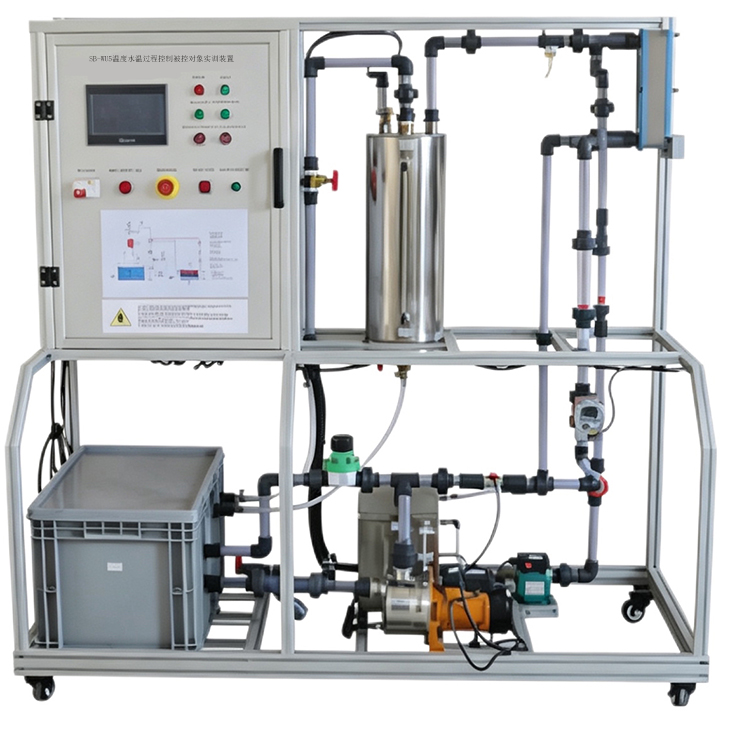

SB-WU5溫度水溫過程控制被控對象實訓裝置

?、概述：

溫度水溫過程控制被控對象實訓裝置滿??校過程控制?程，《過程?動化儀表》等課程實驗功能，?可以進??動化專業的?程項?和?動化儀表選型訓練，同時還可以為本科教學提供?動控制的?程實訓環節。過程控制綜合實驗裝置由?個實驗屏和模塊化的儀器、執?部件、被控對象等組成。該設備采?電?部分和控制對象部分分開的結構模式，系統有電流型漏電保護器，確保學?的?身安全。

?、技術參數：

1、電源：AC220V±5%/50Hz，裝置容量：≤3KW

2、被控對象尺?：≤160cm×75cm×1500cm；

4、控制模塊：儀表

三、控制對象：

1、控制對象柜框架部分主體：

為404鋁材鋼體結構，設有下位?箱、隔套加鍋爐、?泵、電動調節閥、流量計、液位變送器、溫度傳感器布置在同?個的??上。

2、儲?箱：

采?不銹鋼，安裝在實驗屏下?，可儲實驗??不?于 40 升。

3、供?系統：

系統管道304不銹鋼組成，所有接頭都可以快拆裝（卡套式不銹鋼）。

4、雙層鍋爐：

鍋爐同?不銹鋼圓筒：內層設有電熱絲加溫裝置，為冷卻層、溢流層，由不銹鋼精制?成，可進?溫度]液位、溫度串級實驗。分為加熱層（內膽）與冷卻層（夾套），容積 200L；

5、傳感器：

系統配置集成PT100鉑電阻、渦輪流量計、擴散硅變送器傳感器

6、電動調節閥：

可以對系統中回路Ⅰ的流量進?等百分?流量調節。調節閥的執?器采?進?器件，閥體?徑 DN15，要求采?等百分?特性控制。

7、溫度變送器：

利?銅電阻的阻值隨溫度改變的特性將溫度變化轉變?yōu)殡妷旱淖兓俳?jīng)直流隔離變換，得到與輸?（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或直流電流輸出；采?三線式銅電阻測量電路，輸出信號為 4－20mA。

8、磁??泵：

泵接觸液體部分選?耐腐蝕、?強度的?程塑料、剛?陶瓷、不銹鋼等抗化學材料制造，要求具有良好的抗腐蝕性和防銹性。、功率：370W、 轉速：2800r/min、揚程?:8?。

*9、系統配件軟件：

軟件可以控制整個系統，包括顯示所有傳感器的狀態遠程數據?？刂品绞剑褐С质謩?自動切換控制，可實現定值控制、串級控制控制等實訓功能，便于參數設置與實時監控。

10、 ??智能儀表3個，其中一個有串級控制功能，儀表具有 0.2 級精度，要求采?先進的??智能算法，?超調，具備?整定功能，線性輸出 4－20mA；通過設置參數即可選擇輸?類型，并具有通訊功能；要求該掛箱可完成簡單單回路實驗、串極實驗、并配有通訊端?，通過上位機的組態軟件對控制過程進?監控，更有助于實驗?員進?曲線分析。

11、控制屏

控制屏實驗桌要求帶主機架，要求?于安裝 儀表控制模塊、單?機控制模塊、控制、儀表控制模塊、計算機控制模塊等多種控制?式的控制器。

五、實驗項?：

1、過程控制儀表實驗

2、壓?變送器的認識和校驗；

3、熱電阻的認識和校驗；

4、電流量計的認識和校驗；

5、電動調節閥流量特性測試實驗；

6、壓?PID控制實驗；

7、鍋爐液位PID控制實驗；

8、流量單回路PID控制實驗；

9、雙層鍋爐溫度PID串級控制系統實驗

10、溫度PID調節實驗原理

五、溫度水溫過程控制被控對象實訓平臺配置表
