SBGDPD-01智能供配電技術實訓平臺
一、概述
智能供配電技術實訓平臺專為職業院校電氣自動化、電力系統、供用電技術等專業打造，依托高低壓成套配電真實設備，采用低壓模擬10kV高壓的安全設計，兼顧工業現場真實工況與校園實訓安全要求，集成一次主回路、二次繼電保護、無功補償、智能監控、故障考核、虛擬仿真多套系統，可完整完成變電站運維、高低壓配電安裝、繼電保護整定、電氣故障排查、電工特種作業考核全流程實訓，適配院校高頻次教學、技能等級考核、企業電力運維培訓使用。

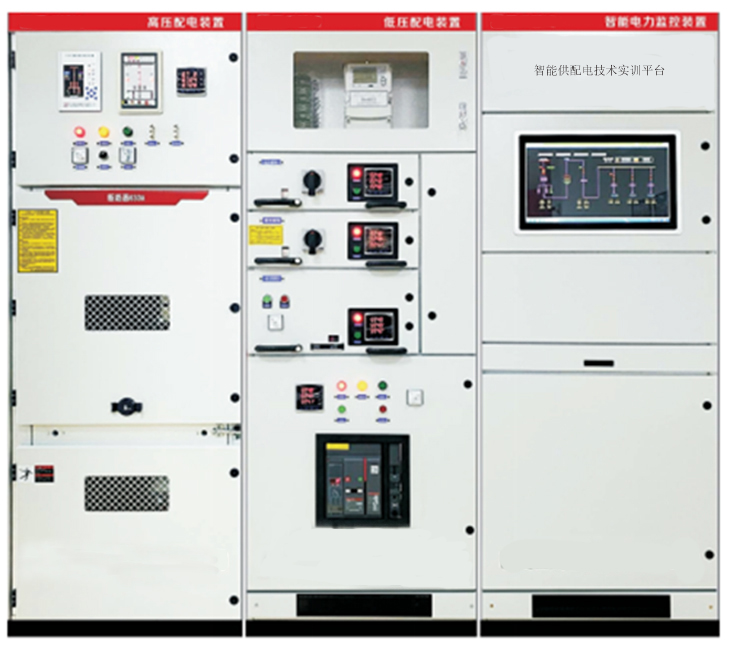

（圖片僅供參考、以實際配置為準）
二、技術指標
輸入電源：三相五線 AC380V/50Hz，整機額定容量≤6kVA，絕緣電壓 660V，具備總漏電、急停、短路、過載、接地多重安全防護
柜體規格：標準工業 GCS 低壓柜體，尺寸 2200×800×600mm，柜體采用≥1.5mm 敷鋁鋅板，靜電噴塑，帶門鎖、觀察窗、接地排
定制電氣安裝區：配套 2 塊定制網孔板（每塊 600mm×750mm，2mm 冷軋鐵板，5mm×10mm 長方孔，上下兩端 C 型鋁合金拉手長度≥192mm），配套 DIN 導軌、網孔卡扣、多色實訓導線、端子、線號管全套接線輔材
安全設計：高壓模擬區域采用安全降壓模擬 10kV 工況，無高壓觸電風險，支持硬件故障模擬設置，滿足電工技能考核、倒閘操作、二次回路檢修實訓
工作環境：溫度 - 10℃~40℃，相對濕度≤85%，適配院校實訓室長期高頻教學使用
三、系統核心硬件配置
（一）模擬高壓配電單元（安全低壓模擬 10kV 系統）
手車式真空斷路器（帶手動 + 電動操作機構、五防聯鎖、接地刀、帶電顯示裝置）
電壓互感器、電流互感器（測量 + 保護雙繞組，0.5 級計量精度）、氧化鋅避雷器
微機綜合繼電保護裝置（支持過流、速斷、零序、過壓、重合閘保護，485 通訊上傳數據）
高壓一次模擬主回路、二次控制保護接線區、就地 / 遠程切換操作面板、聲光故障報警裝置
（二）低壓配電成套單元（0.4kV 工業真實配電系統）
低壓進線柜：智能框架萬能斷路器、多功能電力儀表（電壓、電流、功率、諧波、電能計量）、電流互感器、三相計量表計
無功電容補償柜：智能無功補償控制器、自愈式低壓并聯電容器、投切接觸器，自動動態無功補償
抽屜式動力出線柜：多回路抽屜開關單元、塑殼斷路器、漏電保護模塊、電機保護回路
照明配電箱、EPS 應急電源模擬單元、防雷接地模塊、三相干式隔離變壓器（10kVA，模擬 10kV/0.4kV 變壓工況）
（三）智能監控與考核系統
10 寸工業觸摸屏本地監控，遠程電力組態監控軟件，實時采集電壓、電流、功率、開關位置、故障告警數據
硬件故障設置模塊：可設置互感器斷線、開關拒動、缺相、短路、接地、保護誤動等 30 余種典型配電故障，用于排故考核
電力運維虛擬仿真軟件、變電站倒閘操作票模擬系統、繼電保護整定計算實訓軟件
（四）配套實訓輔材
高壓安全操作工具、絕緣手套鞋、驗電器、接地線、萬用表、鉗形電流表、相序表、二次接線全套耗材、工具收納柜、實訓指導手冊、考核題庫
四、可開展核心實訓項目
三、可開展核心實訓項目
供配電系統主接線識圖、高低壓開關柜結構認知、五防聯鎖安全操作規范實訓、10kV 模擬系統倒閘操作、工作票 / 操作票填寫、停電、驗電、接地、掛牌上鎖標準化作業、電流、電壓互感器接線、電能計量回路安裝調試、三相四線 / 三線電表接線與誤差檢測、無功補償裝置安裝調試、功率因數調節、諧波觀測、低壓配電系統三相不平衡調試、微機繼電保護參數整定、過流 / 速斷 / 零序保護校驗、二次控制回路接線與故障排查、智能電力監控組態、配電數據采集、遠程遙信遙測、建筑動力與照明配電設計安裝、供配電系統防雷接地施工、變壓器運行維護、高低壓設備預防性試驗、電工特種作業考核。
