SBDQL-01電氣控制綜合實訓考核裝置

一、概述

電氣控制綜合實訓考核裝置,電氣控制綜合實訓考核設備是面向機電一體化技術、電氣自動化技術、工業機器人技術、智能制造等專業建設的專業實訓教學場地，電氣控制綜合實訓考核平臺主要完成電工基礎、繼電接觸控制、PLC可編程控制、變頻器調速、伺服驅動、電機拖動、電氣線路檢修、綜合系統組態調試等核心課程的實訓與技能考核工作。電氣控制綜合實訓考核平臺可實現學生實操技能訓練、課程實訓教學、職業技能等級考核、電工上崗證考前實訓、技能大賽集訓等功能。通過真實工業級電氣元器件模擬工廠現場電氣控制工況，讓學生掌握電氣原理圖識讀、線路規范布線、設備調試運行、電氣故障診斷與維修的崗位實操能力，銜接企業自動化生產線電氣運維、設備安裝調試、電路檢修等就業崗位需求，兼顧日常教學、實訓演練、技能考核、競賽集訓四大使用功能。電氣控制綜合實訓考核裝置,電氣控制綜合實訓考核設備吸收了國內國外先進教學儀器的優點，充分考慮了實訓室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實訓中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實訓裝置上裝有實訓操作網板，布線調試使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實訓、故障分析等技能訓練的需要。

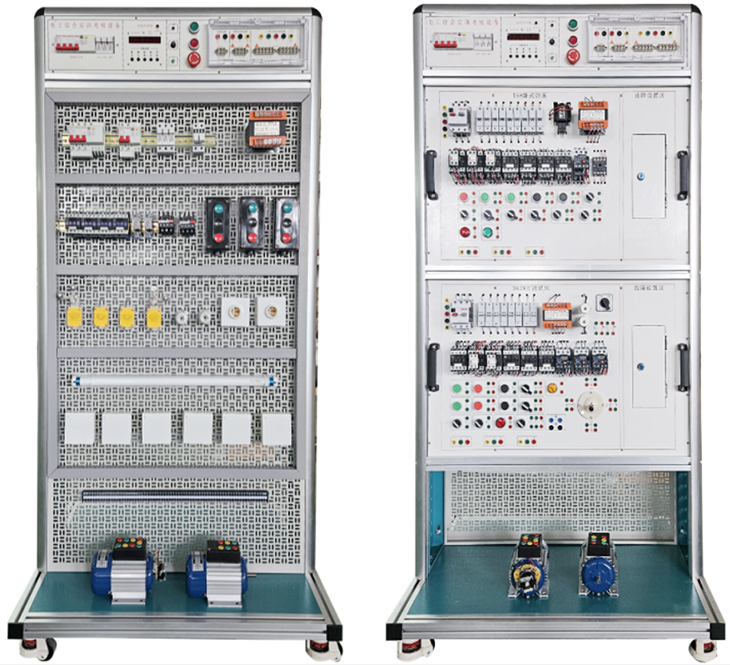

實物圖

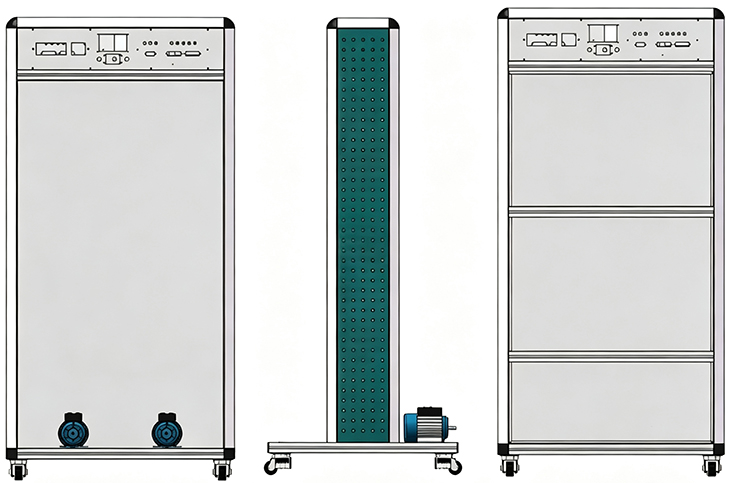

           正面 電源控制屏+網孔板  側面               反面 電源控制屏+兩工位機床

二、特點

1.電氣控制線路或電子線路實訓元器件都裝在作為掛板的網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；

2.操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資；

3.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4.設有電壓型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有智能電源管理器。

三、技術指標及要求:

1.控制臺采用立式雙面結構，骨架由鋁型材制作、鈑金支撐條、福馬輪及附件等組成；并裝有剎車系統。

一面設置網孔板，開展維修電工實訓，

一面設置機床維修掛板，開展機床維修實訓，方便更換。

2.輸出交流電源：三相四線380V、單相220V，

3.輸入功率：≥1.5KW

4.直流電源：

（1）DC24V/5A，DC±12V帶短路保護及自動恢復功能；

（2）提供一路0.0～30V/1.5A可調穩壓電源，從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。

6.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

7.外形尺寸：≥870mm×730mm×1770mm

四、實訓項目

1.電工基本技能訓練

①安全用電常識：

②常用電工工具及電工材料（通用電工工具的使用與維護、常用導線聯接工藝）

③登高技能訓練：

④常用電工儀表的使用

⑤室內照明線路安裝（電器照明基本元器件、白熾燈和熒光燈照明線路安裝、配電板的安裝、內線安裝及墻面明線走線安裝等）

⑥電機與變壓器（小型變壓器的簡單測試及同極性端判斷、三相交流異步電動機的拆卸與組裝）

2.電力拖動控制線路技能訓練

（1）三相異步電動機手動正轉控制電路的安裝與調試

（2）三相異步電動機點動正轉控制電路的安裝與調試

（3）三相異步電動機自鎖正轉控制電路的安裝與調試

（4）三相異步電動機連續與點動混合正轉控制電路的安裝與調試

（5）三相異步電動機順序控制電路的安裝與調試

（6）三相異步電動機多地控制電路的安裝與調試

（7）三相異步電動機正反轉控制電路的安裝與調試

（8）三相異步電動機位置控制電路的安裝與調試

（9）三相異步電動機自動往返控制電路的安裝與調試

（10）按鈕切換星三角降壓啟動控制電路的安裝與調試

（11）時間繼電器自動控制星角降壓啟動控制電路的安裝與調試

（12）三相異步電動機反接制動控制電路的安裝與調試

（13）三相異步電動機能耗制動控制電路的安裝與調試

（14）三相異步電動機調速制動控制電路的安裝與調試

3.機床電路排故技能考核

（1）CA6140車床電氣控制線路故障的排除（不少于16個故障點）

（2）X62W萬能銑床電氣控制線路故障的排除（不少于16個故障點）

4.PLC實訓、變頻器綜合實訓

（1）PLC 控制電動機點動和自鎖控制

（2）PLC 控制電動機手動正反轉控制

（3）PLC 控制電動機帶延時正反轉控制

（4）PLC 控制電動機帶限位自動往返運動控制

（5）PLC 控制電動機兩地啟動停止控制

（6）PLC 控制電動機順序控制實訓

（7）PLC 控制電動機反接制動

（8）PLC 控制電動機星/三角啟動自動控制實訓

（9）PLC 控制電動機星/三角啟動手動控制

5.變頻器的基本操作和參數設置

（1）三相異步電動機的變頻器調速-面板控制

（2）三相異步電動機的變頻器正反轉控制-外部端子點動控制

（3）三相異步電動機的變頻器復合控制-面板與外部端子點動控制

（4）變頻器三段速度控制

（5）變頻器七段速度控制

（6）變頻器十五段速度控制

（7）變頻器外部電壓開環調速

（8）變頻器三段速調速

（9）變頻器七段速調速

（10）變頻器十五段速調速

（11）變頻器控制電機正反轉

6.數電模電實驗內容

（1）基礎實驗

實驗一、晶體管共射極放大器實驗

實驗二、晶體管共集電極放大器實驗

實驗三、結型場效應管共源放大器實驗

實驗四、晶體管兩級負反饋放大器實驗

實驗五、直流穩壓電源實驗

實驗六、OTL集成功率放大器實驗

實驗七、OTL分立功率放大器實驗

實驗八、差分放大器實驗

實驗九、積分、微分、指數、對數運算實驗

實驗十、比例放大、加減法、比較器運算實驗

實驗十一、低通、高通、帶通、帶阻有源濾波器實驗

實驗十二、RC振蕩器實驗

實驗十三、三角波、方波輸出實驗

實驗十四、門電路電參數的測試

實驗十五、CMOS門電路測試

實驗十六、門電路邏輯功能及測試實驗五組合邏輯電路（半加器全加器及邏輯運算）

實驗十七、觸發器（一）R-S，D，J-K

實驗十八、三態輸出觸發器及鎖存器實驗

實驗十九、時序電路測試及研究

實驗二十、集成計數器及寄存器

實驗二十一、譯碼管和數據選擇器

實驗二十二、波形產生及單穩態觸發器

實驗二十三、時序電路應用

（2）設計型實驗

實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）

實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）

實驗三、差分放大器實驗（可設置）

實驗四、集成運算放大器實驗（可設置）

（3）系統綜合實驗

實驗一、前置放大、有源濾波、功率放大、音響綜合實驗

實驗二、波形發生器綜合實驗

五、設備配置清單

六、電氣元器件配置清單

附件1：模擬、數字電子技術實驗系統

一、產品簡介

模擬、數字電子技術實驗系統是結合模擬、數字電路兩門課程的實驗教學特點，與眾院校一線老師的寶貴建議而設計出來的。

實驗系統棄用傳統的箱式平臺結構，采用完全獨立的模塊化設計，根據實驗課程取用實驗?zāi)K；實驗內容豐富、既可在現有經典電路上測試驗證電路原理，也可完全自行設計搭試電路測試驗證；每個實驗電路相對獨立、電路結構清晰明了，重點參數開放并可測量調節。針對基礎實驗設備的高頻率使用，易損壞的現象，結合實際教學時的實驗側重點，采用了多種電路封裝形式、加強保護措施、不易壞，壞了易更換設計思路。

每套實驗?zāi)K配備有模塊、電源模塊、信號連接線的保存箱，外觀精巧，占用空間小，便于實驗時管理。

二、技術指標

1、采用全模塊化設計，外觀精巧，使用便捷、維護更靈活。

2、采用外置DC±12V電源供電，多種電源接口，方便使用；電源電路帶有濾波器、短路過載保護功能；

3、采用外置低壓交流電源供電，進行電源類實驗，避免在實驗電路板集成笨重的變壓器，占用電路板空間；也避免了讓學生直接接觸到AC220V電壓，實驗過程更安全；

4、配備直插件搭試實驗?zāi)K，在完成經典電路調試測量后，可搭試實驗拓展電路或考題電路。實驗內容豐富，形式多樣，優化了實驗時間開銷，讓學生可以靈活高效的達到實驗?zāi)繕?biāo)。

5、電路的輸入輸出點均采用了便于示波器/信號源標準探頭、夾子線探頭連接的拱形測試針，電路中間的電壓值測試點均采用了便于萬用表筆測試的孔針。

6、采用通孔型K2A33連接插孔和2mm燈籠測試線，易拔插，連接可靠。

7、采用大個兒長壽命金屬手柄電位器，調節方便，穩定耐用。

8、實驗板包含有下述實驗電路：

模擬實驗電路：

1、模擬實驗電路模塊

晶體管共射極放大電路

晶體管共集電極放大電路

場效應管共源極放大電路

2、模擬實驗電路模塊

晶體管兩級負反饋放大電路

OTL分立件功率放大器電路

OTL集成功率放大器電路

喇叭功放電路：

3、模擬實驗電路模塊

差分放大器電路

RC橋式正弦波振蕩器電路

直流穩壓電源電路

三角波、方波發生器電路

4、模擬實驗電路模塊

同相比例運算電路

電壓跟隨電路

反相比例運算電路

反相加法運算電路

減法運算電路

積分運算電路

比較器電路

二階低通濾波器電路

二階高通濾波器電路

二階帶通濾波器電路

二階帶阻濾波器電路

可調直流電平輸出電路

5、（電路搭試模塊）：模擬實驗電路模塊

直流電源供給區

經典的面包板電路搭試區

直觀新穎的分立器件電路搭試區

K2A33插孔(2mm)與面包板插孔轉接單元

電位器區

1、2：數字實驗電路

電源供給電路

信號源電路：

多路時鐘信號源（1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ）等單元。

兩方波10HZ至10KHZ連續可調單元。

兩路正向/反向單脈沖觸發單元。

三態邏輯筆單元：

三個DIP14芯片鎖緊座單元。

六個DIP16芯片鎖緊座單元。

兩個DIP20芯片鎖緊座單元。

4位時鐘數碼管BCD譯碼共陰極驅動電路單元：

蜂鳴器驅動單元

16路LED二極管驅動電路單元：

16路電平狀態輸出電路：

CPLD（EPM570）可編程數字邏輯電路單元
