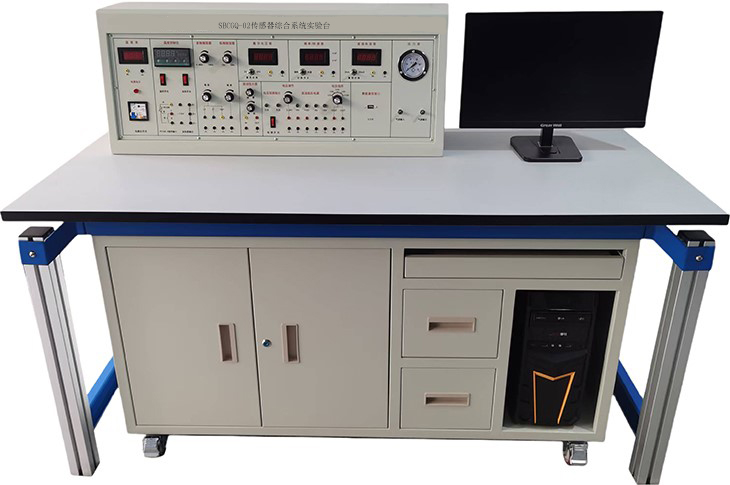

SBCGQ-02傳感器綜合系統實驗臺
一、概述:
傳感器綜合系統實驗臺, 傳感器綜合系統實驗裝置主要面向電子信息工程技術、電氣自動化技術、機電一體化技術、工業機器人等專業，承擔《傳感器與檢測技術》課程的教學任務，主要培養學生掌握電阻式、電容式、電感式、磁電式、熱電式及光電式等各類傳感器與測量轉換電路的工作原理及應用；培養學生掌握基礎的檢測技能；培養學生解決實際工程問題的能力，為后續專業課程的學習打下堅實基礎。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×700×1150mm
三、實訓平臺功能：
1、實訓臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-50Kpa，精度2%。
10、手動氣壓源：0-50Kpa。
四、傳感器檢測源：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
五、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器種類及技術指標：（參考值）
序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
8 |
| 磁電式傳感器 |
| 0 .5V/m |
9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
13 |
| MQ3氣敏傳感器 | 50-200ppm |
|
14 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
15 |
| 霍爾式測速傳感器 | 0-2400轉/分 | ± 1.5% |
16 |
| 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
17 |
| 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
18 |
| 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
19 | 熱電偶、熱電阻傳感器模塊 | K 型熱電偶傳感器 | 0-100℃ | ± 3% |
20 | E型熱電偶傳感器 | 0-100℃ | ± 3% |
21 | Pt100鉑電阻傳感器 | 0-100℃ | ± 3% |
22 | Cu50銅電阻傳感器 | 0-100℃ | ± 3% |
23 | 移相器、相敏檢波器模塊 |
|
|
|
24 | 熱釋電紅外傳感器模塊 | 熱釋電紅外傳感器 |
| 3200V/W |
25 | 硅光電池傳感器模塊 | 硅光電池傳感器 |
| 0.35A/W |
26 | 光敏二極管、光敏三極管 與光敏電阻模塊 | 光敏二極管 | 隨光照度變化 | ± 3% |
27 | 光敏三極管 | 隨光照度變化 | ± 3% |
七、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓平臺由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實訓內容如下： 帶*實驗為思考實驗
實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
實驗二 | 電阻式傳感器的半橋性能實驗 |
實驗三 | 電阻式傳感器的全橋性能實驗 |
實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
實驗五 | 電阻式傳感器的振動實驗* |
實驗六 | 電阻式傳感器的電子秤實驗* |
實驗七 | 變面積式電容傳感器特性實驗 |
實驗八 | 差動式電容傳感器特性實驗 |
實驗九 | 電容傳感器的振動實驗* |
實驗十 | 電容傳感器的電子秤實驗* |
實驗十一 | 差動變壓器的特性實驗 |
實驗十二 | 自感式差動變壓器的特性實驗 |
實驗十三 | 差動變壓器的性能實驗 |
實驗十四 | 激勵頻率對差動變壓器特性的影響 |
實驗十五 | 差動變壓器的振動實驗* |
實驗十六 | 差動變壓器的電子秤實驗* |
實驗十七 | 光電式傳感器的轉速測量實驗 |
實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
實驗十九 | 接近式霍爾傳感器實驗 |
實驗二十 | 霍爾傳感器的轉速測量實驗 |
實驗二十一 | 霍爾傳感器的振動測量實驗 |
實驗二十二 | 渦流傳感器的位移特性實驗 |
實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
實驗二十四 | 渦流式傳感器的振動實驗 |
實驗二十五 | 渦流式傳感器的轉速測量實驗 |
實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
實驗二十七 | K型熱電偶的溫度控制實驗 |
實驗二十八 | 熱電偶冷端溫度補償實驗* |
實驗二十九 | E型熱電偶的溫度控制實驗 |
實驗三十 | Pt100鉑電阻的溫度控制實驗 |
實驗三十一 | Cu50銅電阻的溫度控制實驗 |
實驗三十二 | 磁電式傳感器的特性實驗 |
實驗三十三 | 磁電式傳感器的轉速測量實驗 |
實驗三十四 | 磁電式傳感器的應用實驗* |
實驗三十五 | 壓電加速度式傳感器的特性實驗 |
實驗三十六 | 光纖傳感器的位移特性實驗 |
實驗三十七 | 光纖傳感器的振動實驗 |
實驗三十八 | 光纖傳感器的轉速測量實驗 |
實驗三十九 | 壓阻式壓力傳感器的特性實驗 |
實驗四十 | 壓阻式壓力傳感器的差壓測量實驗* |
實驗四十一 | 超聲波傳感器的位移特性實驗 |
實驗四十二 | 超聲波傳感器的應用實驗 |
實驗四十三 | 氣敏傳感器的原理實驗 |
實驗四十四 | 濕度式傳感器原理實驗 |
實驗四十五 | 氣體流量的測定* |
實驗四十六 | 移相器實驗 |
實驗四十七 | 相敏檢波器實驗 |
實驗四十八 | 低通濾波器實驗 |
實驗四十九 | 熱釋電紅外傳感器實驗 |
實驗五十 | 硅光電池光電特性實驗 |
實驗五十一 | 光敏二極管特性實驗 |
實驗五十二 | 光敏三極管特性實驗 |
實驗五十三 | 光敏電阻特性實驗 |
實驗五十四 | 光敏電阻應用實驗 |
九、傳感器實訓平臺配置清單：
序號 | 器 件 名 稱 | 單位 | 數量 |
1 | 實訓臺 | 臺 | 1 |
2 | 實訓桌 | 張 | 1 |
3 | 升降圓凳 | 張 | 2 |
4 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 |
5 | 電容式傳感器轉換電路 | 塊 | 1 |
6 | 電感式傳感器轉換電路 | 塊 | 1 |
7 | 光電式傳感器轉換電路 | 塊 | 1 |
8 | 渦流式傳感器轉換電路 | 塊 | 1 |
9 | 溫度式傳感器轉換電路 | 塊 | 1 |
10 | 壓電加速度式傳感器轉換電路 | 塊 | 1 |
11 | 光纖式傳感器轉換電路 | 塊 | 1 |
12 | 壓力傳感器轉換電路 | 塊 | 1 |
13 | 超聲波傳感器轉換電路 | 塊 | 1 |
14 | 熱電偶、熱電阻傳感器轉換電路 | 塊 | 1 |
15 | 濕敏傳感器轉換電路 | 塊 | 1 |
16 | 熱釋電紅外傳感器轉換電路 | 塊 | 1 |
17 | 移相器、相敏檢波器、低通濾波器電路 | 塊 | 1 |
18 | 硅光電池傳感器模塊 | 塊 | 1 |
19 | 光敏二極管、光敏三極管 與光敏電阻傳感器模塊 | 塊 | 1 |
20 | 電阻式傳感器 | 個 | 1 |
21 | 電容式傳感器 | 個 | 1 |
22 | 霍爾式傳感器 | 個 | 1 |
23 | 電感式傳感器 | 個 | 1 |
24 | 光電式傳感器 | 個 | 1 |
25 | 渦流式傳感器 | 個 | 1 |
26 | 渦流測速傳感器 | 個 | 1 |
27 | 溫度式傳感器 | 個 | 1 |
28 | 磁電式傳感器 | 個 | 1 |
29 | 磁電測速傳感器 | 個 | 1 |
30 | 壓電加速度式傳感器 | 個 | 1 |
31 | 光纖式傳感器 | 個 | 1 |
32 | 壓力傳感器 | 個 | 1 |
33 | 超聲波傳感器 | 對 | 2 |
34 | 氣敏傳感器 | 個 | 1 |
35 | 濕敏傳感器 | 個 | 1 |
36 | 霍爾式轉速傳感器 | 個 | 1 |
37 | 轉速傳感器 | 個 | 1 |
38 | K型熱電偶傳感器 | 只 | 2 |
39 | E型熱電偶傳感器 | 只 | 1 |
40 | Pt100鉑電阻傳感器 | 只 | 1 |
41 | Cu50銅電阻傳感器 | 只 | 1 |
42 | 熱釋電紅外傳感器 | 個 | 1 |
43 | 硅光電池傳感器 | 個 | 1 |
44 | 光敏二極管 | 個 | 1 |
45 | 光敏三極管 | 個 | 1 |
46 | 光敏電阻 | 個 | 1 |
47 | 加熱溫度室 | 個 | 1 |
48 | 位移臺架 | 套 | 1 |
49 | 光纖位移臺架 | 個 | 1 |
50 | 照度頭 | 個 | 1 |
51 | 光源 | 個 | 1 |
52 | 避光筒 | 個 | 1 |
53 | 測微器 | 把 | 1 |
54 | 壓力表 | 只 | 1 |
55 | 橡皮氣囊 | 個 | 1 |
56 | 氣管 | 條 | 2 |
57 | 鐵片、銅片、鋁片各一片 | 片 | 3 |
58 | 溫度計0-100℃ | 條 | 1 |
59 | Φ8×4磁鋼 | 粒 | 1 |
60 | 超聲波反射擋板 | 塊 | 1 |
61 | 傳感器實驗指導書 | 冊 | 1 |
62 | 實驗連接導線 | 條 | 25 |
63 | 數據采集連接線 | 條 | 1 |
64 | 數據采集處理軟件 | 盤 | 1 |
