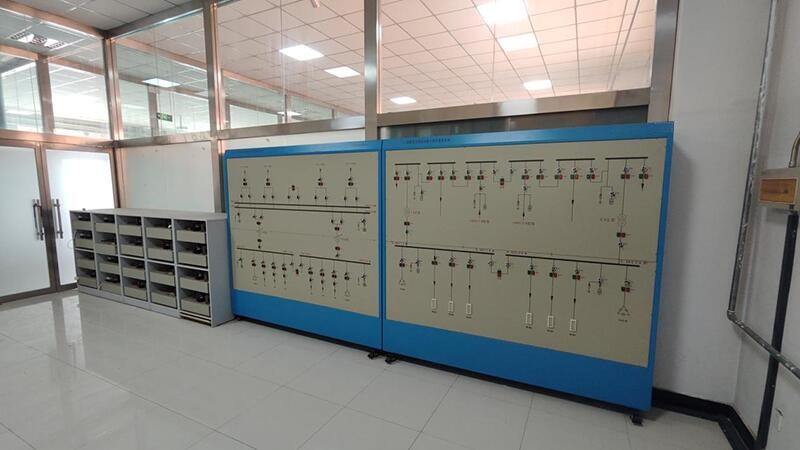

SBDLX-05變電站及供配電系統倒閘操作平臺

一、概 述

變電站及供配電系統倒閘操作平臺,隨著我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而且同一電壓等級、不同電壓等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。

"35kV變電站及10kV供配電系統倒閘操作屏"是針對變電站倒閘操作而專門研制的實訓裝置。本系統含35kV、10kV和0.4kV三個電壓等級：35kV具有4路進線，雙母帶聯絡；10kV側采用單母分段，兩入兩出，環網供電；0.4kV側采用單母分段，并具有備用發電系統。在此典型35kV變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。

二、特 點

1.真實性:裝置元件布置、開關操作都參考了工程實際,為各專業崗位創造真實的環境

2.模塊化設計：裝置以單片機或PLC為核心，將開關的組合模塊單元化設計,可擴展性強

3.形象性:裝置配置了有聲光系統,可以有效提高實訓、考核效果

4.軟硬結合：裝置配有后臺軟件，客戶可選購實現遙測、遙控

三、技術指標

1.輸入電源：單相三線～220V±10%  50HZ

2.工作環境：溫度-10℃～+50℃

3.裝置容量：＜1.5kVA

4.外形尺寸：4000mm×2200mm×500mm

四、實訓項目

1.系統運行方式切換倒閘操作

2.線路停電倒閘操作

3.線路送電倒閘操作

4.出線開關從運行狀態轉檢修倒閘操作

5.出線從檢修狀態轉冷備用倒閘操作

6.出線從冷備用轉熱備用倒閘操作

7.出線從熱備用轉運行倒閘操作

8.出線從檢修轉運行倒閘操作

9.兩路進線供電轉一路供電倒閘操作

10.一路進線供電轉兩路供電倒閘操作

11.35kV母線從運行狀態轉檢修倒閘操作

12.35kV母線從檢修狀態轉運行倒閘操作

13.35kV變壓器從運行狀態轉檢修倒閘操作

14.35kV變壓器從檢修狀轉運行倒閘操作

15.10kV母線從運行狀態轉檢修倒閘操作

16.10kV母線從檢修狀態轉運行倒閘操作

17.10kV變壓器從運行狀態轉檢修倒閘操作

18.10kV變壓器從檢修狀轉運行倒閘操作
