SB-10金屬工藝學陳列柜
一、概述：
金屬工藝學陳列柜是根據金屬工藝學課程基本要求設計制造的實驗設備。金屬工藝學陳列柜通過零件模型或?qū)嵨?，配合相?yīng)的圖文資料，形象地展示與解說金屬工藝學的基本知識，加強學生對金屬工藝學的類型、結構特點及其設計的感性認知，為進一步學習奠定基礎。
二、技術規格

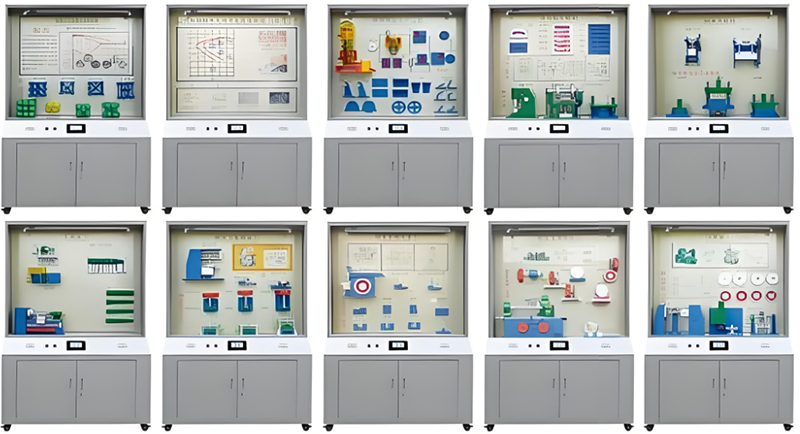

（1）全套陳列柜由10單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜內上部印有陳列柜名稱，方便識別；柜頂部罩板內裝有照明日光燈，符合人機工程要求；柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（4）柜背設有對開門，有利維護設備和方便維修。柜底裝有萬向輪，方便移動。
（5）電動模型采用微電機用單板機驅動，連續運轉了1小時無卡死現象。
（6）具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示?？刂撇捎糜|摸液晶屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
（7）模型材料采用有機玻璃與工程塑料制作。
二、金屬工藝學陳列柜，各柜內容如下：
序號和名稱 | 內 容 |
第一柜
鐵碳合金相圖及晶體結構 | 鐵碳合金相圖、簡單立方晶格、體心立方晶格、面心立方晶格、密排立方晶格、 |
第二柜
共析鋼的奧氏體等溫轉變曲線 | 共析鋼的奧氏體等溫轉變曲線（ C 曲線）、各種退火和正火的加熱溫度范圍、碳鋼的淬火加溫度范圍、 |
第三柜
砂型鑄造過程 | 沖天爐、齒輪零件、離心、混砂機、 芯盒、洪干洪爐、合箱澆注、鑄件（齒輪坯）、清理和檢查、液態合金、懸臂支架（正確、不正確）、內腔的兩種設計、凸臺的設計、托架、輪輻設計、銳角的連接（正確、良好、不正確）、 |
第四柜
自由鍛和模鍛 | 壓力機、空氣錘、切邊模、拔長模腔、滾壓模腔、預鍛模腔、修鍛模腔、原始料坯、滾壓、彎曲、預鍛、修鍛、鍛件、 曲柄壓力機的鍛模、 |
第五柜
沖床及模具 | 單柱沖床、剪床、簡單沖模、連續沖模、復合模 |
第六柜
車床及車削加工 | 車床、車削時切削力的分解、車刀的主截面及輔助平面、車刀的種類和用途：（成形刀、寬刃精車刀、切斷刀、右偏刀、彎頭端面刀、螺紋車刀、左刃偏刀、 圓弧車刀、端面車刀）、軸的車削第一步、 軸的車削第二步、軸的車削第三步、軸的車削第四步 |
第七柜
銑床及銑削加工 | 銑床、圓柱銑刀受力分析、端銑刀受力分析、銑溝槽（指狀銑刀）、銑 T 型槽、 銑燕尾槽、銑溝槽（盤形銑刀）、銑 V 形槽、銑齒輪 |
第八柜
刨床及刨削加工 | 刨床、刨刀切削部分的幾何角度、刨削中的幾個平面、刨平面、刨垂直面、刨斜面、刨直角溝槽、刨 V 型槽、刨 T 型槽、刨燕尾槽、刨成型形面 |
第九柜
磨床及磨削加工 | 磨床、磨削力、絎磨頭、內圓磨削、平面磨削、齒輪磨削、外圓磨削、磨蝸桿、花鍵磨削 |
第十柜
齒輪加工 | 滾齒模型、插齒模型、剃齒模型、齒輪毛坯、精加工、精車端面和精鏜內孔倒角、磨端面、上心棒車外圓倒角、插鍵槽、鉆幅板孔、滾齒去毛刺 |
