SB-102C氣動繼電器控制實訓裝置
一、概述
氣動繼電器控制實訓裝置是面向機電一體化、電氣自動化、機械制造及自動化、數控技術、工業機器人等工科專業，專為《氣動傳動技術》《電氣控制與PLC》《機電設備裝調與維修》等核心課程打造的基礎型專業實訓實驗室，聚焦氣動傳動技術與傳統繼電器電氣控制的融合教學與實操訓練，是銜接理論知識與工程實踐、培養學生氣動系統裝調與電氣控制實操能力的核心實訓平臺。
氣動繼電器控制實訓裝置適用于機電類、自動化類、機械類等多個工科專業的日常教學、實訓考核與技能競賽備賽，既滿足中職、高職、本科院校的基礎實訓教學需求，也適配企業員工崗前培訓、技能提升培訓。通過系統化實操訓練，幫助學生熟練掌握氣動傳動與繼電器控制的核心技能，熟悉工業氣動設備的工作邏輯，培養嚴謹?shù)墓こ滩僮饕?guī)范，為學生從事機電設備裝調、自動化設備運維、氣動系統設計、設備維修保養等相關工作提供核心競爭力，是工科院校機電、自動化專業不可或缺的基礎專業實驗室。
氣動繼電器控制實訓平臺以夯實氣動基礎、強化電-氣聯動控制實操、培養工程故障排查思維為核心定位，摒棄純理論教學模式，通過模塊化、可視化的實訓設備，讓學生直觀掌握氣動元件工作原理、繼電器控制邏輯、典型氣動回路搭建及電-氣聯合系統調試技能，重點培養學生的動手操作能力、系統設計能力與設備維修維護能力，為后續工業自動化生產線、氣動設備運維、機電系統改造等崗位工作奠定堅實的技術基礎。

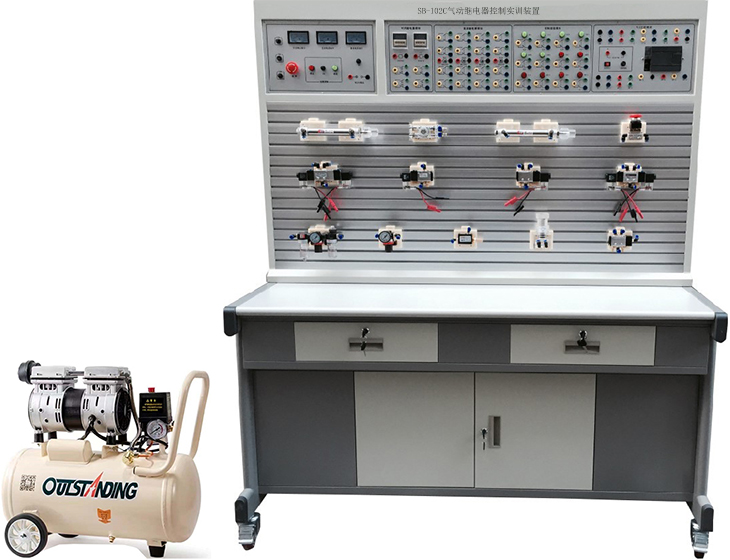

（圖片僅供參考、以實際配置為準）
二、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、實訓裝置外型尺寸：1500mm×650mm×1700mm
三、主要特點
1、氣動繼電器控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按插在實訓臺面板上（面板帶"T"溝槽形式的鋁合金型材結構）?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
四、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、氣動繼電器控制實訓平臺配置清單
序號 | 名 稱 | 型 號 | 數量 |
1 | 實訓桌 |
| 1張 |
2 | 實訓臺 |
| 1臺 |
3 | 電源模塊 |
| 1塊 |
4 | 繼電器控制模塊 |
| 1塊 |
5 | 單作用氣缸 | QGX25ⅹ100 | 1只 |
6 | 雙作用氣缸 | QGX25ⅹ100 | 2只 |
7 | 旋轉氣缸（透明） |
| 1只 |
8 | 三聯件 | AC2000 | 1只 |
9 | 減壓閥（帶壓力表） | AR2000 | 1只 |
10 | 手動換向閥 | H210—08 | 1只 |
11 | 單電磁換向閥（二位三通） | 3V210-8 | 1只 |
12 | 單電磁換向閥（二位五通） | 4V210-8 | 2只 |
13 | 雙電磁換向閥（二位五通） | 4V220-8 | 1只 |
14 | 雙電磁換向閥（三位五通） | 4V230-8 | 1只 |
15 | 單氣換向閥（二位五通） | 4A210—08 | 2只 |
16 | 雙氣換向閥（二位五通） | 4A210—08 | 2只 |
17 | 行程閥（機控） | MOV—2 | 1只 |
18 | 行程閥（按鈕） | MOV—3A | 1只 |
19 | 行程閥（按鈕帶鎖） | MOV—3A | 1只 |
20 | 或門型梭閥 | ST—02 | 2只 |
21 | 雙壓閥 |
|
|
22 | 快速排氣閥 | QE—02 | 2只 |
23 | 單向節流閥 | ASC-08 | 2只 |
24 | 單向節流閥（裝在缸體上） | JSC601 | 7只 |
25 | 單向閥 | 1/4 | 2只 |
26 | 順序閥（透明） |
| 1只 |
27 | 氣容 |
| 1只 |
28 | 消聲器 | 1/8 | 2只 |
29 | 消聲器 | 1/4 | 1只 |
30 | 三通（T型三通） | ? 6 | 4只 |
31 | 三通（Y型減徑三通） | ? 8—? 6 | 1只 |
32 | 四通 | ? 6 | 2只 |
33 | 氣管 | PU6ⅹ4 | 20米 |
34 | 行程開關（裝在缸體上） |
| 2只 |
35 | 內六角扳手 |
| 3把 |
36 | 螺絲刀 |
| 2把 |
37 | 剪刀 |
| 1把 |
38 | 活動扳手 |
| 1把 |
39 | 尖嘴鉗 |
| 1把 |
40 | 生料帶 |
| 1個 |
41 | 氣孔塞頭 | ? 6 | 10只 |
42 | 氣動實訓說明書 |
| 1冊 |
