SB-JYDLP6-2家電技術綜合實訓裝置
一、概述
1.配套性：家電技術綜合實訓裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
2.實用性：根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。設備主要分成三部分組成。
*1）家用電器部分：主要由家用電器電路組成。
*2）電子技術部分：數字電路、電力電子電子電路、模擬電路、通用電源組成
*3）家用電器、電子技術仿真軟件
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤2kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
5、裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）
6、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）工作電源 額定電壓AC220V、功耗 正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口 通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）界軟件面
13）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
10、投標至少要提安監部門供檢測報告文件以下幾條內容
1）提供可供現場查詢檢測報告編號：
2）提供防觸電保護，檢測報告頁面圖
3）提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小于25A，檢測報告頁面圖
4）提供電氣強度和絕緣電阻，檢測報告頁面圖
5）提供機械強度，檢測報告頁面圖
6、提供耐熱、耐燃和耐漏電起痕，檢測報告頁面圖
★三、智能教學系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
四、裝置特點.

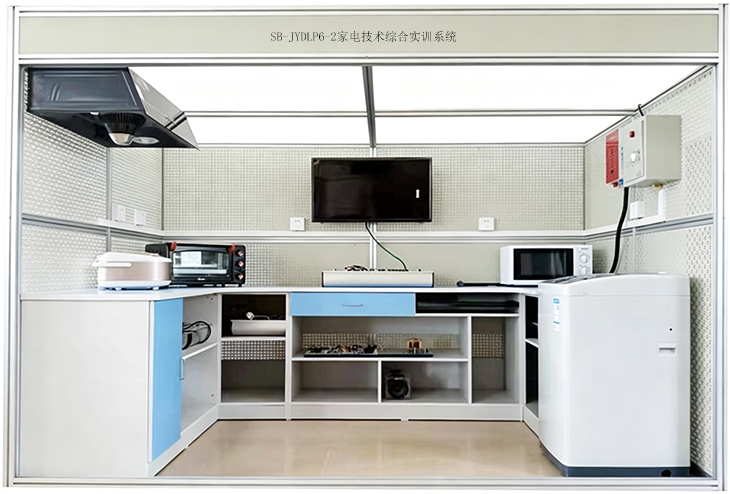

1、本裝置通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用4040工業鋁型材與網孔板組拼接而成。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。
2、裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。
3、網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。
4、裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；
5、可開設電子電風扇(油煙機)、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、液晶電視機。功率放大電路、DVD機、音箱等常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
6、裝置設有實訓平臺:可讓學生在模擬房間墻上安裝：熱水器，微波爐，洗衣機油煙機的電視機的操作，熟知家電在售后的安裝標準。
7、 該系統每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
*8、通用負載：
由于家電器的工作模式?jīng)Q定，所有電器控制系統的工作時間周期長，不方便學生實訓，本裝置設計了一套模擬負載電路。
裝置配套有一套模擬負載電路，可以作為電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機的模擬負載，可以在一個很短的周期內，一次或者多次完成每一個的家用電器實訓。
五、基本規格
1、系統主要配置組成
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 模擬廚房模型 | 由鋁合金型材框架和安裝布線網孔板組成2700MM×1600MM×2000MM（長×寬×高），器件采用自攻螺絲和工程塑料卡件配合安裝。 | 1 | 臺 |
2 | 電腦桌 | 和廚柜一體 | 1 | 臺 |
3 | 鋼凳 | Φ300mm×450mm（圓×高） | 2 | 把 |
4 | 鋁人字梯 | 900mm×250mm×1200mm（長×寬×高） | 1 | 把 |
5 | 工程塑料卡件 | 20mm×10mm×11mm（長×寬×高） | 200 | 個 |
6 | 模擬L型廚房廚柜 | 650MM×1500MM×800MM 650MM×2000MM×800MM 鋁型材框架，側面采用密度板裝飾，中間設置有隔板，方便存儲實訓模塊 | 1 | 套 |
7 | 工具 | 包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> | 1 | 工具 |
8 | 耗材配件 | PVC線槽、 | 20 | 米 |
9 | 電源線 | RVV2.5 | 200 | 米 |
10 | 電源線 | RVV2.5 | 200 | 米 |
11 | 電源線 | PE線 | 50 | 米 |
12 | 總電源箱 | 內置漏電開關，保險,指示燈 | 1 | 套 |
13 | 微波爐安裝支架 | 含螺絲 | 1 | 套 |
14 | 熱水器安裝支架 | 含螺絲 | 1 | 套 |
15 | 電烤箱安裝支架 | 含螺絲 | 1 | 套 |
16 | 86插座 | 16A | 4 | 個 |
17 | 86插座 | 10A | 6 | 個 |
18 | 86底盒 |
| 10 | 個 |
19 | 移動插座 | 10A | 1 | 個 |
2、家電實驗?zāi)K配置
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 洗衣機模塊實驗?zāi)K | 模塊面板305*405 | 1 | 套 |
2 | 抽油煙機（電風扇）模塊實驗?zāi)K | 模塊面板305*405 | 1 | 套 |
3 | 電熱水器模塊 | 模塊面板305*405 | 1 | 套 |
4 | 電烤箱模塊實驗?zāi)K | 模塊面板305*405 | 1 | 套 |
5 | 電飯煲模塊實驗?zāi)K | 模塊面板305*405 | 1 | 套 |
6 | 微波爐模塊實驗?zāi)K | 模塊面板305*405 | 1 | 套 |
7 | 平板電視實驗?zāi)K | 模塊面板500MM*280MM*60MM | 1 | 套 |
8 | 音響功率放大器實驗?zāi)K | 模塊面板300MM*200MM*10MM | 1 | 套 |
9 | 前置音頻處理實驗?zāi)K | 模塊面板300MM*200MM*10MM | 1 | 套 |
10 | 無線考核模塊 | 上海碩博 | 1 | 套 |
11 | 數據線 | 上海碩博 | 1 | 套 |
12 | 考核軟件 | 上海碩博 | 1 | 套 |
13 | 說明書 |
| 1 | 套 |
3、實物電器系統配置
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 洗衣機 | 國內名牌 | 1 | 套 |
2 | 抽油煙機 | 國內名牌 | 1 | 套 |
3 | 電熱水器 | 國內名牌 | 1 | 套 |
4 | 電烤箱 | 國內名牌 | 1 | 套 |
5 | 電飯煲 | 國內名牌 | 1 | 套 |
6 | 微波爐模 | 國內名牌 | 1 | 套 |
7 | 平板電視 | 32寸 | 1 | 套 |
8 | 音箱 | 有機3寸 | 2 | 只 |
