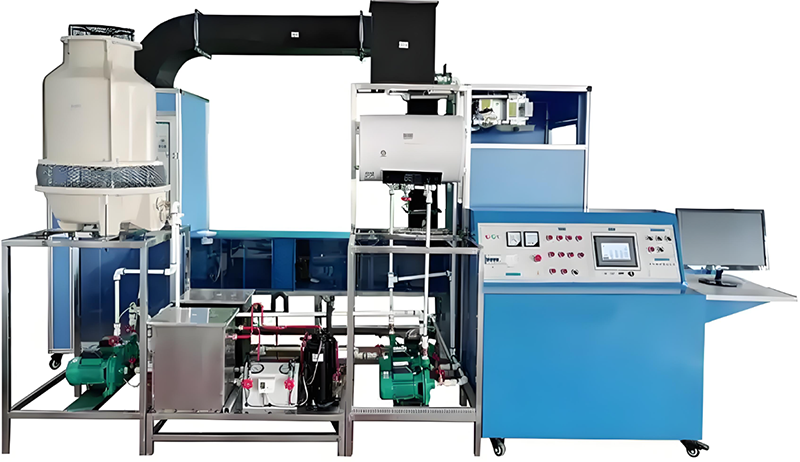

SBGCKT-101中央空調工程實驗臺
一、中央空調工程實驗裝置概述
中央空調工程實驗臺,中央空調系統是一種領先的空調技術，它可以實現空調系統的諸多優點，并且還能節省相當可觀的運行費用。中央空調系泵系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
二、中央空調工程實驗設備特點
1、系統采用微型化結構不銹鋼結構，與真實中央空調結構一樣，分別有冷水系統，熱水系統、制冷系統、冷卻系統、集中式供水系統、集中式送風系統、模擬房間、模擬大廳、冷卻水泵、制冷水泵、風機高速度系統等組成。.
系統配置有三種控制方式：
1）PLC控制方式：FX3U－32
2）板卡控制方式：高速數據板卡，。控制模塊采集板，8路單端輸入，A/D最大通過率: 60KHZ,輸入通道建立時間<8uS；采集板， 8路單端輸出，4路輸模擬量信號入。
3）單片機控制方式：普通的芯片控制
2、控制系統由電腦自動控制，開發有自動控制上位機軟件，可自動控制大廳的溫度，濕度.監控大廳的溫度，濕度，送風壓力，風機功率0.2KW、風量900～1800m3/h、風壓1200～950Pa。
3、制冷主機上裝有制冷壓力變送器，可在上位機是實時顯示，
4、冷凍水系統中安裝有冷凍水流量傳感器，可在上位機是實時顯示也可同時實時在流量計上讀取流量數據。
5、控制面板上安裝有無紙紀錄儀, 標準串行雙向通訊接口 RS485/ RS232 ，利用連接線和指導書，可學會使用無紙紀錄儀的參數調節以及渦輪流量計、溫度溫度變送器，壓力變送器、風壓傳感器的使用的校正。
6、16路萬能信號輸入巡檢儀，測量顯示精度0.2FS±1,字可測量壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水出溫度、冷卻水進溫度，壓縮機排氣、冷凝出水、冷凝進水、冷卻塔出水、冷卻塔進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度。
7、運行工況演示板：1000*600*30MM安裝在實驗臺上。
8、可測量整機的工作電壓、電流工作頻率、有功功率、無功功率，功率因數
9、控制臺配置及對象
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 智能儀表 | 1 | 套 | 30A |
|
2 | 16路萬能信號輸入巡檢儀 | 1 | 套 | 16路單端輸入 |
|
3 | SB1080控制模塊采集板 | 1 | 套 | 8路單端輸入 8路單端輸出 |
|
4 | 壓力變送器 | 1 | 套 | 4-20MA 1.5MP |
|
5 | 壓力變送器 | 1 | 套 | 4-20MA 3MP | 控制對象 |
6 | 鍋輪流量計 | 1 | 套 | 4-20MA | 現場顯示 |
7 | 無紙紀錄儀 | 1 | 套 | 8通道 | USB輸出/485 |
8 | 風機調速度器 | 1 | 套 |
| 1000W |
9 | PT100 | 16 | 套 |
|
|
10 | 繼電器 | 1 | 套 |
|
|
11 | 空調制冷風機 | 4 | 套 |
| 控制對象 |
12 | 溫控器(制冷) | 1 | 套 |
|
|
13 | 溫控器(制冷) | 1 | 套 | 液晶 |
|
14 | 運行工況演示板 | 1 | 套 |
|
|
15 | 通信線 | 1 | 套 |
|
|
17 | 溫濕度變送器 | 12 | 套 | 4-20MA |
|
18 | 控制軟件 | 3 | 套 |
|
|
19 | 桌子（含電腦桌） | 1 | 套 |
|
|
20 | 控制臺/ | 1 | 套 |
|
|
三、中央空調工程實驗臺技術參數
電源：三相五線 AC 380 /220V±10% 50Hz；
最大供冷量：7.5kW；
最大輸入總功率：6.5kW；
制冷額定功率：7.5.kW；
最大堵轉電流：50A；
制熱額定功率：2.0kW；
額定輸入電流：7A；
循環風量：700m3/h；
制冷劑：R22；
漏電動作電流：≤30mA；
噪聲：35－40dB（A）；
安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準
尺寸：5000MM*3000MM*2500MM
控制臺：1600*700*1200MM
四、系統結構
1、主機系統
主機系統：由一臺2P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由制冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成
管道低壓部分為藍色,高壓部分為紅色，便于實訓教學，可在主機上模擬制冷系統故障，如：制冷劑過多，流量過小，壓縮機堵塞、膨脹的調節，壓力保護等工作實驗和操作。
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 壓縮機 | 1 | 套 | 2P |
|
2 | 不銹鋼冷凝水箱 | 1 | 套 |
|
|
3 | 不銹鋼蒸發水箱 | 1 | 套 |
|
|
4 | 儲液器 | 1 | 套 | 1L |
|
5 | 液視鏡 | 1 | 套 | 3/8 |
|
6 | 高低壓控制器 | 1 | 套 |
|
|
7 | 冷凝器 | 1 | 套 | 0.8m2 | 不銹鋼盤管 |
8 | 蒸發器 |
| 套 | 0.8m2 | 不銹鋼盤管 |
9 | 手閥 | 3 | 套 | 1/4, |
|
10 | 手閥 | 1 | 套 | 3/8 |
|
11 | 高低壓表 | 2 | 套 |
|
|
12 | 膨脹閥 | 1 | 套 |
| 丹佛斯 |
13 | 過濾器 | 1 | 套 | 3/8 |
|
14 | 主機底坐 | 1 | 套 | 800*200*1000MM | 不銹鋼 |
15 | 壓力變送器 | 1 | 套 | 4-20MA 1.5MP |
|
16 | 壓力變送器 | 1 | 套 | 4-20MA 3MP |
|
2、冷卻水系統
冷卻水系統為主機提供對外散熱，保持壓縮機冷凝器恒定在標準的冷凝溫度上，確保主機的制冷效果不變。
冷卻水系統由玻璃鋼冷卻塔、冷凝水箱，2臺冷卻水泵、風機等組成的冷卻水系統等組成.
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷卻水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、冷凝器溫度過高，壓力保護等工作實驗和操作。
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 冷卻塔 | 1 | 套 | 3T | 玻璃鋼 |
2 | 渦旋水泵 | 2 | 套 | 550W |
|
3 | 手閥 | 1 | 套 | Dn15 |
|
4 | 冷凝風機 | 1 | 套 | 300mm/220W |
|
5 | 水管 | 若干 | 套 | Dn15 | 可拆式 |
3、冷媒水系統
冷媒水系統為整個空調系統包括大廳、房間，風管提供5-10度的冷凍水，通過風機和風管在房間和大廳中進行熱交換。
冷媒水系統由、蒸發水箱，2臺冷媒水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷等水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 膨脹水箱 | 1 | 套 |
|
|
2 | 渦旋水泵 | 2 | 套 | 550W |
|
3 | 手閥 | 2 | 套 | Dn15 |
|
4 | 電磁閥 | 2 | 套 | Dn15/220W |
|
5 | 水管 | 若干 | 套 | Dn15 | 可拆式 |
4、制熱系統
制熱系統為整個空調系統包括大廳、房間，風管提供30-60度的熱水，通過風機和風管在房間和大廳中進行熱交換。
制熱系統由、熱水鍋爐、1臺冷熱水水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷等水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 熱水鍋爐 | 1 | 套 | 2.5KW |
|
2 | 渦旋水泵 | 1 | 套 | 550W |
|
3 | 手閥 | 2 | 套 | Dn15 |
|
4 | 電磁閥 | 2 | 套 | Dn15/220W |
|
5 | 水管 | 若干 | 套 | Dn15 | 可拆式 |
5、模擬房間、大廳
制冷（制熱）系統為整個空調系統包括大廳、房間，風管提供5-10 (30-60)度的熱水，通過風機和風管在房間和大廳中進行熱交換。
系統由、熱水鍋爐、冷熱水水泵、風機、表冷器、風機盤管、房間、大廳、送風機
回風機、新風系統、風柜、風閥、不銹鋼加濕器、濕度傳感器、壓差感器、共板風管好等組成的冷卻水系統等組成
風管：采用標準式共板風管.設置有蒸汽加濕，加熱處理。
風柜: 采用標PVR保溫板制作，靜電噴涂，正面為透明化設計，可直觀看到內部結構，設置有回風風機、新風風機、送風風機、風控制閥門、可演示風系統的工作原理和等工作實驗和操作。
序號 | 名稱 | 數量 | 單位 | 規格 | 說明 |
1 | 房間 | 1 | 套 | 900*800*1800MM | 鋁木結構 |
2 | 大廳 | 1 | 套 | 900*800*1800MM | 鋁木結構 |
3 | 風量控制閥 | 1 | 套 | 350*200MM | 標準式共板式 |
4 | 電磁閥 | 若干 | 套 | Dn15/220W |
|
5 | 鍍鋅風管 | 4M | 套 | 350*200MM | 標準式共板式 |
6 | 彎頭 | 2 | 套 | 350*200MM | 標準式共板式 |
7 | 加熱器 | 1 | 套 | 1000W |
|
8 | 風機盤管 | 1 | 套 |
| 無回風 |
9 | 回風風機 | 1 | 套 | DN150 |
|
10 | 新風風機 | 1 | 套 | DN150 |
|
11 | 房間溫度控制器 | 1 | 套 | 液晶 | 三檔 |
12 | 送風機 | 1 | 套 | 1 |
|
五、中央空調工程實訓項目
1.認識中央空調的結構及設備的實訓；
2.中央空調啟動和停止的實訓；
3.中央空調的運行、調節操作實訓；
4.對中央空調的運行工況及各運行參數進行檢測實訓；
5.對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6.配套壓力、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；
7.組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
8.遠程控制實訓
9.認識PLC的控制方，學習PLC的連接方法
10.認識板卡控制方式，學習其中使用方法
11.認識單片機控制方法以，學習其中的使用方法
