SB-5型金屬切削刀具陳列柜
一、概述：
金屬切削刀具陳列柜、金屬切削加工是運用機床和刀具，按預定的加工要求從坯件上切去多余金屬的加工方法，它是機械加工方法，它是機械制造業中應用較廣泛的加工方法之一，在金屬切削過程中，刀具與工件之間始終存在切削與抵抗切削的矛盾，并按一定的規律演化。
二、技術規格：

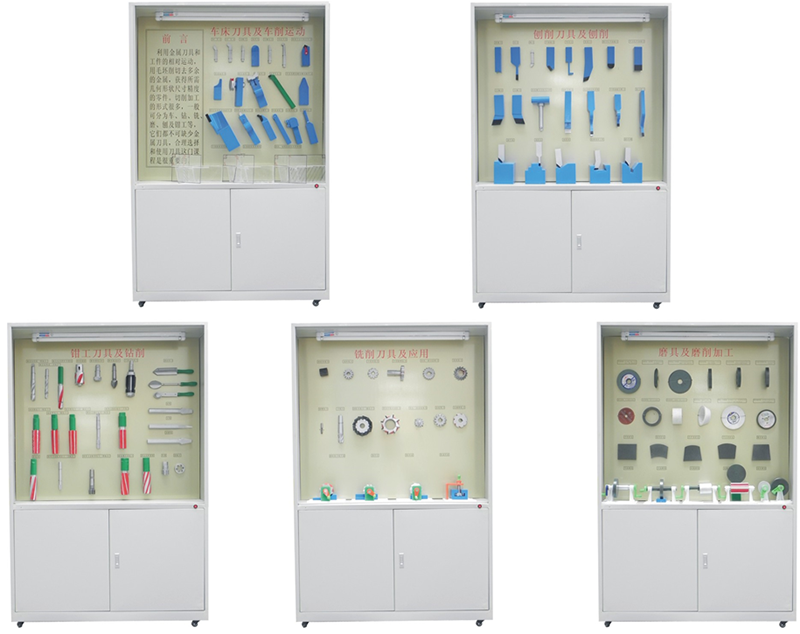

1、全套陳列柜由5個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1850㎜；尺度比例設計符合人機工程要求.
2、陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方。柜內陳列面板為超豪華鋁塑夾層板，承載性好；
3、柜內上部有陳列柜名稱，方便識別；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔；
5、柜底裝有萬向輪，方便移動。
6、模型材料采用有機玻璃與工程塑料制作。
三、陳列柜詳細介紹
序號和名稱 | 陳列柜內模型內容 |
第一柜：車床刀具及車削運動 | 90°車刀、45°車刀、切斷刀、成形刀、車螺紋刀、車孔刀、硬質合金可轉位車刀、帶卷屑槽的梯形螺紋精車刀、高速鋼切刀、單輪滾花刀、雙輪滾花刀、帶有加強肋的端面車刀、端面溝槽車刀、典型車孔刀、普通成形刀、棱形成形刀、圓形成形刀、彈性刀桿螺紋車刀、主剖面系及其角度、法剖面系及其角度、進給、切深剖面系及其角度 |
第二柜：刨削刀具及刨削 | 平面刨刀、偏刀、切刀、樣板刀、彎切刀、角度刀、裝配式刨刀、圓刀頭平面刨刀、平刀頭平面刨刀、左偏刀、右偏刀、切斷刀的幾何形狀、不銹鋼板切斷刀、強力割刀、刨平面、刨燕尾形工件、刨斜面、 刨V形槽、刨階臺、內孔刨刀刀頭形式、刨刀桿 |
第三柜：鉗工刀具及鉆削 | 麻花鉆構成（錐柄式）、錐柄式麻花鉆、錐形锪鉆120°、錐形锪鉆60°、整體式圓柱鉸刀（手用）、整體式圓柱鉸刀（機用）、可調式手鉸刀、成套錐鉸刀（三種）、粗鉸刀、精鉸刀、1：50°精鉸刀、螺旋槽手用鉸刀、柱形锪鉆、麻花鉆改麻柱形锪鉆、硬質合金機用鉸刀（直柄式）、硬質合金機用鉸刀（錐柄式）、扁鏨、尖鏨、油槽鏨、擴孔鉆、 曲面刮刀、固定式帶槽研磨棒、圓板牙、絲錐 |
第四柜：銑削刀具及應用 | 圓柱形銑刀、成形銑刀、角度銑刀、鍵槽銑刀、半圓形銑刀、立銑刀、 整體焊接式端銑刀、齒輪銑刀、銑階臺、銑特形面、銑V形面、圓柱銑刀銑平面、高速鑲齒圓柱銑刀、半圓形銑刀、直齒三面刃盤銑刀、 錯齒三面刃盤銑刀、花鍵銑刀、硬質合金端銑刀 |
第五柜：磨具及磨削加工 | 外圓磨削、平面磨削、內圓磨削、花鍵磨削、成形磨削、平形砂輪、雙斜邊砂輪、單斜邊砂輪、單面凹砂輪、雙面凹砂輪、單面凹帶錐砂輪、筒形砂輪、杯形砂輪、碗形砂輪、碟形砂輪、磨量規砂輪、薄片砂輪、平形砂瓦、扇形砂瓦、凸平形砂瓦、平凸形砂瓦梯形砂瓦、梯形砂瓦 |
