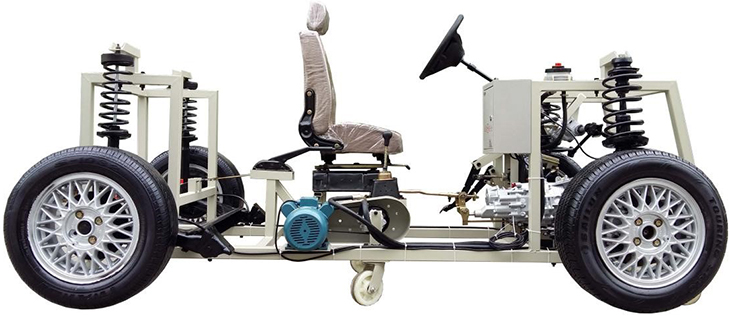

底盤行駛制動系統綜合臺架
一、產品簡介
底盤行駛制動系統綜合臺架是職業院校汽車、機電類專業用于深度教學、綜合實訓的核心設備。它通過將底盤的行駛系統與制動系統固定在標準化臺架上，實現學生對車輛動態行駛、制動控制及安全機制的沉浸式直觀教學。底盤行駛制動系統綜合臺架采用 （翻新大眾STN3000）汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
二、功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
★要求配套在線教育課程開放平臺
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
三、技術規格
外形尺寸：2500×1600×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 傳動系統 |
| 套 | 1 |
2 | 轉向系統 |
| 套 | 1 |
3 | 制動系統 |
| 套 | 1 |
4 | 行駛系統 |
| 套 | 1 |
5 | 離合器 |
| 套 | 1 |
6 | 變速器 |
| 套 | 1 |
7 | 前后橋/懸架 |
| 套 | 1 |
8 | 換檔機構 |
| 套 | 1 |
9 | 減速電動機 |
| 只 | 1 |
10 | 單相交流電動機 |
| 只 | 1 |
11 | 漏電保護開關及附件 |
| 套 | 1 |
12 | 司機座椅 |
| 套 | 1 |
13 | 鋼制臺架 | 約2500×1600×1500mm(長×寬×高) | 臺 | 1 |
