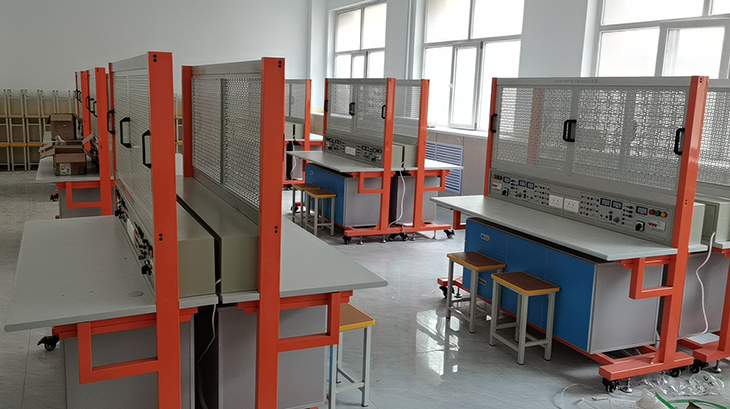

SBDQC-890H電工實訓臺（雙面四組型）

一、設備概述

電工實訓臺（雙面四組型）由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電工實訓臺（雙面四組型）適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電工實訓臺（雙面四組型）是一種理想的職業教育實訓設備。

二、設備技術指標

1. 外型：整體尺寸1632mm×1000mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式4組、220V接插式4組。

4.整流二極管：提供整流二極管1N5408，用于能耗制動電路。

5.可調直流輸出： 0～24V/2A連續可調4組（帶有指針電壓、指針電流表實時監控電源變化）；

6.各種規格的電阻

提供75Ω/75W功率電阻12個，用于降壓啟動電路。

提供10Ω/25W功率電阻4個，用于能耗制動電路。

7. 接口及儀表：指針式電壓表4只，時刻監控電網電壓變化；

8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

三、設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM

四、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．接觸器聯鎖的正反轉控制線路

17．按鈕聯鎖的三相異步電動機正反轉控制線路

18．雙重聯鎖的三相異步電動機正反轉控制線路

19．三相異步電動機多地控制

20．工作臺自動往返控制線路

21．三相異步電動機串電阻降壓啟動控制線路

22．三相異步電動機能耗制動控制線路

23.按鈕切換的雙速電動機控制電路連接實訓；

24.時間繼電器切換的雙速電動機控制電路連接實訓；

五、 電工實訓臺（雙面四組型）參考配置表

表一：每套器材配備配置清單
