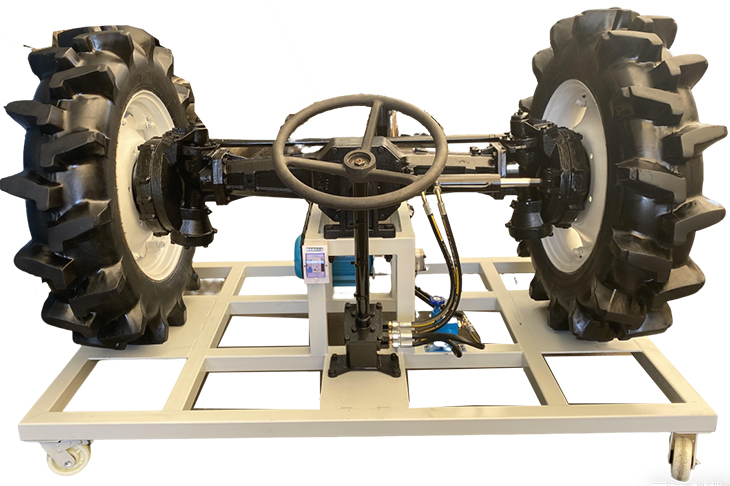

SBQC-NJ-011東風654拖拉機（全液壓）轉向助力系統實訓臺
一、產品簡介
東風654拖拉機（全液壓）轉向助力系統實訓臺采用翻新 東風654拖拉機 的全液壓 前輪轉向系統為基礎，全面展示了拖拉機全液壓 前輪轉向系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構的拖拉機全液壓 前輪轉向系統理論與維修實訓教學需要，滿足對拖拉機全液壓 前輪轉向系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點
1.真實可運行的拖拉機全液壓 前輪轉向系統，充分展示拖拉機全液壓 前輪轉向系統的組成結構。
2.由電機做動力源帶動助力泵工作，操縱方向盤，模擬全液壓 前輪轉向工作過程。
3.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：約1700×1500×1200mm(長×寬×高)
動力電源：AC220V
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
電動機：
電 壓：AC 220V；
功 率：4KW；
轉 速：1420r/min；
顏色：7035；
鋼管：40*40*3mm；
移動腳輪：100*50mm；
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 轉向控制裝置 |
| 套 | 1 |
2 | 前橋轉向機構 |
| 套 | 1 |
3 | 方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
| 套 | 1 |
4 | 助力泵 | 全液壓 | 個 | 1 |
5 | 車輪 |
| 個 | 2 |
6 | 電動機 | 4KW | 臺 | 1 |
7 | 漏電保護開關 |
| 個 | 1 |
8 | 移動臺架(帶自鎖腳輪裝置) | 1700×1500×1200mm(長×寬×高) | 臺 | 1 |
