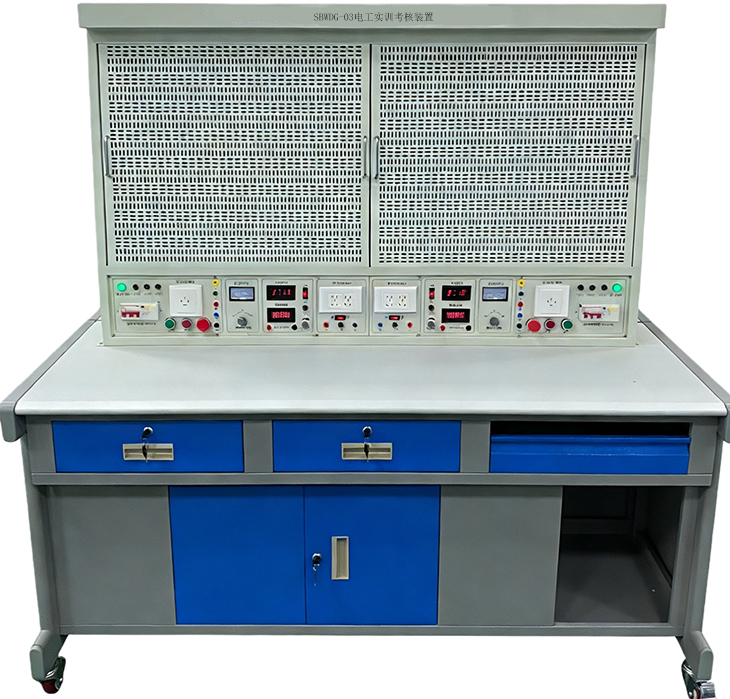

SBWDG-03電工實訓考核裝置

一、概述

電工實訓考核裝置,電工1200PLC實訓臺，電工PLC、變頻器實訓考核裝置是面向職業院校、技工院校及技能鑒定機構的電氣自動化專業綜合實訓考核平臺，緊扣電工技能等級提升與工業現場實操需求，融合PLC、變頻器核心技術，可開展教學實訓、技能考級、崗位培訓與競賽考核，適配維修電工中高級、電氣設備安裝與運維等職業技能標準要求。

二、設備技術指標

1.雙工位實訓臺外型：整體尺寸≥1700mm×700mm×1690mm；

2.雙工位實訓臺架的材料：鋼板、鋁合金結構；

3.電源(每個工位具有相同電源)：

(1)輸入：三相AC 380V ±10% 50HZ 三相五線；

(2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

(3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4.接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

7.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。

三、設備結構功能

雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。

1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。

2.實訓桌桌面采用防火、防水、耐磨高密度層壓板封邊特制（厚度≥25mm），有效提高絕緣等級。實訓桌采用工業型材或鐵質雙層亞光密紋噴塑結構，桌架底部設計至少有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子設有二個抽屜（帶鎖）用于置工具及資料，邊上設有鍵盤電腦聯體設計、下方設有儲存柜放置模塊和實驗導線。3.網孔板2塊：尺寸700mm×600mm、厚度1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件件的安裝和布局。

四、參考實訓項目

1.電工布線工藝實訓

2.兩個開關控制一盞燈線路訓練

3.聲控開關控制白熾電路訓練

4.二地控制一盞燈電路訓練

5.三地控制一盞燈電路訓練

6.日光燈線路接線訓練

7.單相電度表直接安裝接線

8.單相電度表經電流互感器安裝接線

9室內照明電路安裝訓練

10.配電板安裝訓練

11.交流負載電功率的測量

12.三相異步電動機直接啟動控制

13.三相異步電動機接觸器點動控制線路

14.三相異步電動機接觸器自鎖控制線路

15.三相異步電動機Y/△自動控制線路

16.用倒順開關控制三相異步電動機正反轉線路

17.接觸器聯鎖的正反轉控制線路

18.按鈕聯鎖的三相異步電動機正反轉控制線路

19.雙重聯鎖的三相異步電動機正反轉控制線路

20.三相異步電動機多地控制

21.工作臺自動往返控制線路

22.三相異步電動機串電阻降壓啟動控制線路

23.三相異步電動機能耗制動控制線路

24.變頻器的參數設置

25.變頻器的BOP啟?？刂?/span>

26.變頻器的外部端子控制

27. PLC控制三相異步電機啟?？刂?/span>

28. PLC控制三相異步電機正反轉控制

29. PLC控制三相異步電機星三角控制

30. PLC與變頻器通訊控制

31. 觸摸屏的畫面編輯

32. 觸摸屏通訊參數設置

33. 觸摸屏與PLC通訊控制

34. 觸摸屏、PLC、變頻器通訊控制

五、電工1200PLC實訓臺每套配置表
