SBDQ-1型電機及電氣技術與交流電路實驗裝置

一、設備概述

電機及電氣技術與交流電路實驗裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、"繼電接觸控制"、 "工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

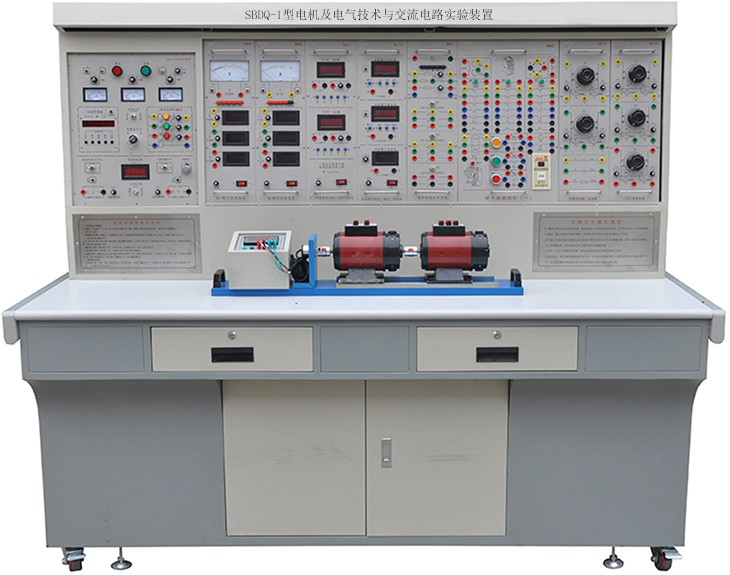

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

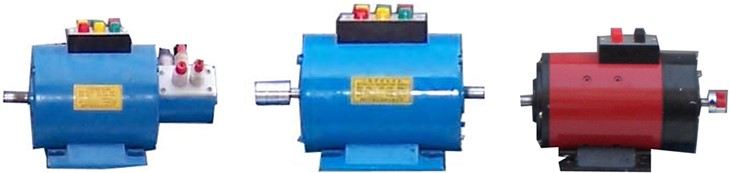

（ 部分電機示例）

二、裝置特點

1、綜合性強:本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制學科課程的全部實驗項目。

2、適應性強:能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強: 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強: 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強:裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎。

6、開放性強:控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5KVA

4、重 量： 300Kg

5、外形尺寸：187×70×160cm3

四、設備的配置介紹

1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），可調交流電源輸出處設有過流保護技術。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

 (2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。

 (3) 人身安全保護體系

1）設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

3）設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

4）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4) 控制屏正面大凹槽內，設有兩根鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏右側設有三極220V電源插座。設有實驗裝置照明用的220V、40W日光燈一盞。

2、DQ02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1固定電機導軌、1024線歐姆龍光電編碼器測速系統及數字轉速表。

包括1024線歐姆龍光電測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間可靠同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。

4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、DQ06三相芯式變壓器

三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A）

6、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ，  PN=100W ， n=1600RPM ，絕緣等級E ）

7、DQ09直流（他）并勵電動機（（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，絕緣等級E ）

8、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

9、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）

10、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

11、DQ14三相同步電機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

12、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

13、DQ22直流數字電壓、毫安、安培表(三只)

直流數顯電壓表一只，測量范圍0-300V。

直流數顯毫安表一只，測量范圍：0-2000mA。具有短路保護功能。

直流數顯電流表一只，測量范圍0～5A，具有短路保護功能。

14、DQ25單三相智能型功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

15、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)

16、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)

17、DQ29可調電阻器、電容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

18、DQ31波形測試及開關板

由波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

19、DQ32 旋轉燈，并網開關，同步機勵磁電源。

由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8～40V/2.5A可調>組成。

20、DQ44數字交流電流表

由三只數字交流電流表組成。 測量范圍0～5A。

21、DQ45數/模交流電壓表

由三只0-500V數字交流電壓表組成，四位數碼顯示。

22、DQ39繼電接觸控制(一)

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。

23、DQ39-1繼電接觸控制(二)

提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

24、DQ61直流電氣控制

提供直流接觸器、弱磁保護等原件，完成直流電氣控制實訓。

25、SBDG-02低壓電源及函數信號發生器1套

26、SBDG-04交流電路實驗箱

提供單相、三相負載電路、變壓器、互感器等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；30W整流器、電容器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

27、SBDG-05元件箱

設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

28、交流數字毫伏表1臺

29、實驗連接線

實驗連接線：強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。

六、設備可完成的實驗項目

（一）直流電機實驗

1.1認識實驗

1.2直流發電機

1.3直流并勵電動機

（二）變壓器實驗

2.1 單相變壓器

2.2 三相變壓器

2.3 三相變壓器的聯接組和不對稱短路

2.4 三相三繞組變壓器

2.5 單相變壓器的并聯運行

2.6 三相變壓器的并聯運行

（三）異步電機實驗

3.1 三相鼠籠異步電動機的工作特性

3.2 三相異步電動機的起動與調速

3.3 三相異步發電機

（四）同步電機實驗

4.1 三相同步發電機的運行特性

4.2 三相同步發電機的并網運行

4.3 三相同步電動機

4.4 三相同步電機參數的測定

（五）電動機機械特性的測定

5.1 直流他勵電動機在各種運轉狀態下的機械特性

5.2 三相異步電動機在各種運行狀態下的機械特性

5.3三相異步電動機的人為機械特性測試

（六）電機控制實驗

6.1、三相異步電動機直接啟動控制

6.2、三相異步電動機接觸器點動控制線路

6.3、三相異步電動機接觸器自鎖控制線路

6.4、三相異步電動機Y/△自動控制線路

6.5、用倒順開關控制三相異步電動機正反轉線路

6.6、接觸器聯鎖的正反轉控制線路

6.7、按鈕聯鎖的三相異步電動機正反轉控制線路

6.8、雙重聯鎖的三相異步電動機正反轉控制線路

6.9、三相異步電動機多地控制

6.10、工作臺自動往返控制線路

6.11、三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

6.13、三相異步電動機能耗制動控制線路

6.14、直流電動機啟動實驗

6.15、直流電動機的正反轉實驗

6.16、直流電動機的調速實驗

（七）電路實驗

7.1 常用電工儀表的測量與誤差分析

7.2 儀表的誤差減小方法和量程擴展

7.3 用三表法測量交流電路等效參數

7.4 單相交流電壓、電流及功率測量

7.5 正弦穩態交流電路相量的研究

7.6 交流電路等效參數的測量

7.7 單相鐵芯變壓器特性的測試

7.8 三相交流電路電壓、電流、功率的測量

7.9 三相電路分析

7.10 三相電路相序測量

7.11 耦合電感電路分析

7.12 互感電路的研究

7.13 單相變壓器實驗

7.14 交流電路復阻抗串并聯計算與驗證

7.15 交流電路功率與功率因數綜合測量

7.16 三相負載星形聯結（有 /無中性線）對比實驗

7.17 三相負載三角形聯結實驗

7.18 三相不對稱負載電路實驗

7.19 三相電路中性點位移觀測實驗

7.20 三相電路一表法、三表法測功率

7.21 功率表接線方式與誤差分析實驗

7.22 單相交流電路綜合參數測量實驗

7.23 交流電路相位差測量實驗

七、電機及電氣技術與交流電路實驗臺配置清單
