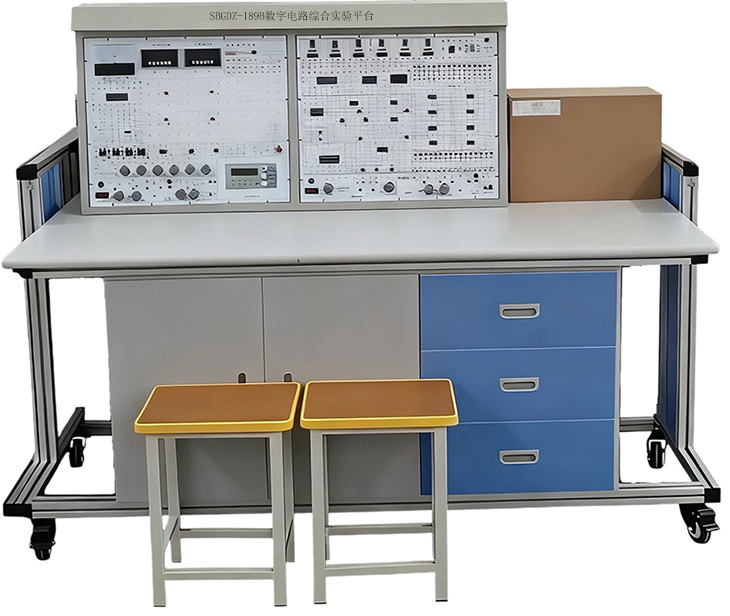

SBGDZ-189B數字電路綜合實驗平臺
一、概述
數字電路綜合實驗平臺核心是培養電子信息類專業學生的數字電路實踐能力與系統設計思維，具體聚焦以下核心能力：
1.數字電路綜合實驗平臺，實操能力：掌握邏輯門、觸發器、計數器等數字電路的搭建、調試與故障排查，熟練操作邏輯電平儀、時鐘源、數碼管/點陣等設備。
2. 數字電路綜合實驗平臺，設計能力：能自主設計數字鐘、搶答器、A/D/D/A轉換系統等實用數字電路，結合模塊組合完成復雜功能開發。
3. 數字電路綜合實驗平臺，分析能力：通過邏輯電平測試、時序波形觀測，理解數字信號傳輸、時序邏輯關系，精準分析電路邏輯功能與性能參數。
4. 數字電路綜合實驗平臺，工程素養：培養模塊化設計、規范接線、數據驗證、實驗報告撰寫的工程習慣，適配電氣、電子、自動化、計算機等專業的教學需求。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、技術性能
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×70×123cm3
四、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
1.3單次脈沖:每次可輸出一對正負脈沖。
1.4音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.7外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:采用工業鋁合金型材框架，面板厚度為25MM，優質密度板外防火板貼面，下面配有儲存柜，實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
3、實驗板：
（1）電源 ：交流輸入：220V±10% ，50HZ 直流輸出：±12V/0.2A 、 5V/2A
（2）手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖，輸出均為TTL電平：固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出"0"、"1"電平（為正邏輯）。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟?？刂齐娐贰?/span>
（8）臺灣產面包板二塊(1600孔)
（9）20芯鎖緊插座2只，40芯鎖緊插座2只，16芯鎖緊插座4只。
（10）各阻值電位器2只。
四、基本實驗內容
本裝置提供數電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．?dāng)?shù)據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．?dāng)?shù)-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．?dāng)?shù)字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路
24. D/A轉換電路
五、數字電路實驗裝置配置表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電源、信號源、儀器控制屏 | 臺 | 1 |
|
2 | 實訓考核桌 | 張 | 1 |
|
3 | 數電實驗功能板 | 塊 | 1 |
|
4 | 模電實驗功能板 | 塊 | 1 |
|
5 | 學生凳 | 張 | 2 |
|
6 | 模電實驗功能板 | 塊 | 3 | 1 | 分立元件放大電路 |
2 | 分立元件功放電路 |
3 | 集成功放電路 |
4 | 差動放大器實驗板 |
5 | 場效應管電路 |
7 | 集成 | 只 | 1 | CD4511 |
74LS00 |
74LS07 |
74LS125 |
CD4001 |
CD4011 |
74LS20 |
74LS86 |
74LS04 |
74LS54 |
74LS74 |
74LS112 |
CD4043 |
74LS75 |
74LS10 |
74LS175 |
74LS139 |
CD4069 |
74LS51 |
DAC0832 |
ADC0809 |
74LS161 |
μA741 |
2 | 74LS73 |
555 |
74LS290 |
8 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
9 | 線 | 條 | 40 | 手槍式疊插線：紅色10，綠色10，黃色10，黑色10 |
10 | 電學綜合仿真軟件 | 套 | 1 | 附件 |
六、仿真軟件(具有軟件著作權)
1、電學仿真軟件
適于電子設備裝接工（中初級）技能培訓鑒定，含儀器儀表、導線加工、檢修工具、焊接工藝、電子元器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個單元共80余個實訓項目。
2、電子測量儀器仿真實訓軟件：含常用電子測量儀器、信號（函數、高頻、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓4個學習任務。
3、家用電子產品原理與維修仿真實訓軟件：包括調幅收音機（結構、組成、電路、原理、拆裝、維修指南、維修訓練）、遙控彩色電視機（認識整機、整機拆裝、維修指南、檢測設備、實戰演練、挑戰自我、模擬考工）等兩種家電，并設有電子元器件、檢測儀表兩模塊。
