SBDGZ-2型電工綜合實訓考核裝置（中、高級）
一、產品概述：
電工綜合實訓考核裝置（中、高級）依據《國家職業技能標準》中、高級維修電工的考核大綱設計，集教學、實訓、考核、競賽功能于一體，覆蓋電工基礎、電氣控制、電機拖動、PLC控制、變頻調速等核心模塊，可完成從基礎接線到復雜電氣系統調試的全流程實操訓練，是電工技能等級鑒定的標準化實訓平臺。電工綜合實訓考核平臺（中、高級）面向電工中、高級職業技能等級考核與實訓的專業教學設備，廣泛應用于職業院校、技工學校及技能鑒定機構的電工實訓室建設。電工綜合實訓考核裝置（中、高級）以西門子PLC和常用的低壓電氣元件為核心，安全電源管理系統，以及采用理實一體化端子進行分布式接線。即起到快速插線方式接線，也可進行與工業現場實操式接線，教學與現場應用相結合的理實一體化設計模式，形成教學與實際操作于一體的現代電氣控制技能實訓平臺。電工綜合實訓考核設備所配備的網孔實訓模塊，保證了低壓電器設備使用壽命但并不減少實際操作的實訓目的，進行電工擴展控制于一體等全面的學習，通過規劃設計與合理的布局，保證學員是實訓時由淺至深的實訓，能夠?qū)崿F(xiàn)多功能的開展實訓項目。

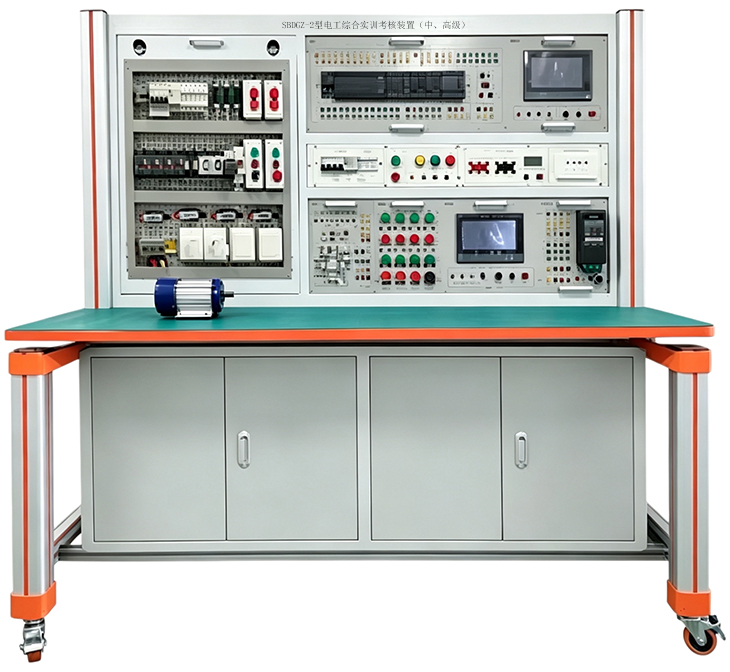

（圖片僅供參考、以實際配置為準）
1、電氣控制線路元器件都裝在作為掛板的安裝板上，采用網孔板結構，PLC 控制模塊及對象獨立模塊，可以根據要求選擇掛在型材支架上，操作方便、更換便捷，便于擴展功能或開發新實訓，永不淘汰；
2、整體操作臺拆包即用，僅需三相四線的交流電源，即可投入使用；
3、操作技能培訓用的控制線路和實訓用的電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4、裝置設有電壓型和電流型漏電保護器，多重保護能確保操作者的人身安全；
5、所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件不受損壞；
6、通過走線槽進行走線，符合工業現場技術要求，滿足工業現場的工藝布線訓練的要求。
二、技術性能：
1、輸入電壓：三相四線（或三相五線）～380V ± 10%，50Hz；
2、工作環境：溫度-10～＋40℃ , 相對濕度＜85% （25℃) ;
3、裝置容量：＜1.5KVA；
4、外形尺寸： ≥1600×700×1650mm3；
5、漏電保護動作電流： ≤30mA；漏電保護動作時間： ≤0.1s；
三、裝置的基本配置及功能
（一） 電源控制屏
▲1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部均安裝有調節腳，方便高度調節，主體結構通過左、右各 2 個 C 字形鈑金構件連接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為 30×60mm。立柱采用工業鋁型材成型工藝，表面進行氧化處理，截面尺寸：80×80mm。四面帶槽，槽寬約8mm，端部配套開模橙色塑料堵頭，堵頭采用環保 ABS 材料。槽內適用工業鋁型材通配螺母及配件。C 字形鈑金構件為左、右對稱件，表面橘色靜電噴涂工藝。臺架四周采用 30*60mm 帶封面鋁型材，表面噴彩色環氧塑粉，整機既堅固耐用，美觀大方。
2、實訓桌下方裝有四個萬向帶剎車腳輪，便于移動和固定。并設有兩個抽屜，可用于放置工具、線材及資料。
3、實訓臺面采用厚度≥25mm 的高密度纖維板進行加工制作，表面采用張貼高強度磁白色耐磨防火板面，采用高強度優質膠水貼合，截面四周 PVC橘色封邊，整體牢固，造型美觀。
4、帶底輪的元件柜，采用圓弧卷邊冷沖壓鈑金一體成形，封閉式結構，表面靜電噴涂，外形尺寸：不小于長 400x 寬 450×高 660（mm），柜體四邊圓弧設計：R=28mm (±5mm），柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，底部配有 4 個 3 寸萬向帶剎車腳輪。
5、電源控制屏：實訓臺兩側立柱采用 80*80mm開模工業型材，左邊配套有網孔板，右邊中間配套有電源屏，上下可以掛實訓模塊掛箱，表面采用噴涂處理。電源控制屏面板采用不小于 3mm 絕緣電工面板，面板上安裝有漏電保護器，3P 熔斷器，綠色帶燈啟動按鈕 1 個，紅色帶燈停止按鈕1 個，3 個 LED 顯示電壓表，要求顯示電壓數值較大，24V 藍色液晶顯示電壓表，24V 電壓輸出，為保證插接線方便，24V 正負輸出的 3 號柱子不少于 12 個，并配有雙聯插座。實訓臺一側配置顯示器折疊支架。
6、網孔板為掛件式，采用 1.5mm 厚的鋼板，網孔板的尺寸為 600mm×700mm，孔大小為 5mm× 10mm，元器件可以安裝于網孔板任何位置，并配有線槽，滿足學生自行布線要求。
（二） 電力拖動模塊
1、剩余電流動作斷路器，DZ47LE-32 3P+N 16A， 1 個；
2、小型斷路器，DZ47-60 3P C10A ，2 個；
3、交流接觸器，CJX2-1210 220V，6 個；
4、輔助觸頭，F(xiàn)4-22，6 個；
5、繼電器，JZX-22F(D)/4Z DC24V，4 個；
6、繼電器座，CZY14A，4 個；
7、熔體，3A，3 個；
8、熔體，2A，4 個；
9、熔斷器座，RT28N-32 32A，7 個；
10、時間繼電器，JSZ3A-B（通電延時 0.1s-6m) AC220V，2 個；
11、時間繼電器座 2 個；
12、熱過載繼電器，NR4-63/1.6-2.5A，3 個；
13、行程開關，LXK3-20S/B，不帶鎖，單輪，3個；
14、行程開關，LXK3-20S/BH，帶鎖，單輪 3 個；
15、3 位按鈕盒，NPH1-30，淺灰色，2 個；
16、自復型平頭按鈕，LAY39-11BN/4 ，1 常開， 1 常閉，紅色，1 個；
17、信號指示燈，ND16-22DS/4 AC220V，綠色， 1 個；
18、信號指示燈，ND16-22DS/2，AC/DC24V，綠色 ，4 個；
19、信號指示燈，ND16-22DS/2 AC/DC24V，紅色， 1 個；
20、信號指示燈，ND16-22DS/2 AC/DC24V，黃色， 1 個；
21、短柄旋鈕，LAY39-11X/2 ，1 常開，1 常閉，二位置鎖定，3 個；
22、控制變壓器，NDK(BK)-200VA0-220V-380V/0-6V-24V-36V-110V，1 個；
23、橋堆，KBPC5010 50A/10W，1 個；
24、管式電阻，RX20-25W100 Ω ±5%，3 個；
25、線槽，40*35， 白色，3 條；
26、通用 C45 鋁導軌，35*7.5*1.1mm 1 米，3 條；安裝螺釘 1 套；
27、三相異步電動機：功率：180W，額定電壓： AC 220V 或 380V，轉速：1400RPM，額定電流：0.4A，額定頻率：50Hz，要求帶香蕉頭繞組短截線，1套；
（三）PLC 模塊
1、PLC 模塊（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
（1）配置 PLC主機，采用世界知名品牌西門子S7-200 SMART，CPU SR30可編程控制器，具體配置為：板載18點輸入/12點輸出，輸入支持漏型/源型信號，輸出類型為繼電器，最大阻性負載2A；本體集成1個以太網口、1個RS485串口；支持6個模塊擴展、1個型號板擴展；程序內存18KB、用戶數據12KB；過程映像256位輸入/256位輸出；支持6路高速計數器輸入，最高200kHz；支持microSDHC卡；布爾運算152ns、移動字1.2μs、實數數學運算3.6μs；PROFINET端口10/100Mb/s，支持8個HMI設備連接、8個客戶端和8個服務器連接、8個主動和8個被動開放連接；串口支持1.2K-115.2kb/s、187.5kb/s速率通訊。電源電壓允許AC85-264V。配套模擬量模塊。
可以完成相關實訓項目仿真及教學。PLC 控制系統要求滿足電氣設備的控制技能訓練、智能樓宇自動技能訓練，工業自動化系統的訓練。
2、變頻器模塊（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
（1）ABB變頻器ACS510：具備寬電壓范圍的輸入，支持不同的電網電壓；輸出頻率范圍廣，適應不同的電機類型和應用需求。支持多種控制方式，包括標量控制和矢量控制，其中矢量控制具有較高的調速精度和動態性能，能夠滿足復雜控制需求。 提供模擬輸入、輸出以及數字輸入、輸出接口，方便與外部系統進行通信和控制。
模塊要求接線牢固，線號鮮明，開關、各插孔以顏色區分，插孔功能區分明，絕緣良好?？刂葡到y(tǒng)可滿足電氣設備的控制技能訓練、智能樓宇自動技能訓練，工業自動化系統的訓練。
3、觸摸屏（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
昆侖通態MCGS 7寸，262K色TFT液晶屏，分辨率800*480四線制電阻式觸摸屏。工業級低功耗Cortex-A7CPU、4核800MH主頻，256M內存，128M系統存儲；集成3個串行接口(COM1:RS232,COM2:RS485，COM3:RS485),1個USB接口，1個以太網接口；內置McgsPro專業版；DC24V供電，防護等級IP65(前面板)。
4、搶答器/音樂噴泉（ 1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中的"水流 "及音樂的循環控制，掌握循環調用指令的編寫方法。
5、裝配流水線/十字路口交通燈（ 1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對"生產流水線 "順序加工過程及十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法。
6、恒壓供水/天塔之光（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對"水塔水位 "和"儲水池水位 "變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
7、 自動送料裝車/四節傳送帶（1套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
8、多種液體混合裝置（ 1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對"液體混合裝置 "中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
9、 自動售貨機（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對用戶投幣數目的識別和自動售貨機中各種"貨物 "的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
10、 自控軋鋼機/郵件分揀機（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對自控軋鋼機和郵件分揀機原材料（"鋼錠"、"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
11、機械手控制/自控成型機（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對機械手停留"位置 "及自控成型機各方向"液缸位置 "的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
12、加工中心（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
通過對加工中心中各方向"電機 "運行方向及"刀庫 "進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制程序的編寫能力。
13、溫度控制（1 套）掛件形式，面板采用 3mm 的新型絕緣電氣材料面板。
溫度加熱模塊采用散熱較好鋁材料，內部可以安裝單路或雙路PTC加熱器，并留有傳感器位置開孔，散熱風扇安裝在加熱源的上方，并設置有不銹鋼防護網罩，加熱源下方安裝有直流電機，不僅可以完成溫度的PID控制，也可以完成直流電機控制，為防止學員強電和弱電接錯線，強電線和弱電線采用不同接線柱。。
14、卷尺（1 把）3 米；
15、尖嘴鉗（ 1 把）：6 寸絕緣耐壓；
16、斜口鉗（ 1 把）：6 寸絕緣耐壓；
17、絕緣耐壓（1 把）：8 寸絕緣耐壓；
18、螺絲批（ 1 套）：微型螺絲批；
19、內六角（ 1 套）：23 件全拋光扳手 6-32mm；
20、扳手（1 把）：美工刀（刀片寬 18mm,刀片厚度 0.5mm）；
21、螺絲批（1 套）：螺絲批十字、一字各 3 個；
22、扳手（1 把）：活動扳手 12 寸；
23、螺絲批（ 1 套）：電動螺絲批；
四、實訓項目
（一） 電工實訓項目：
1、三相異步電動機直接啟動控制電路；
2、三相異步電動機點動控制電路；
3、三相異步電動機自鎖控制電路；
4、三相異步電動機按鈕聯鎖正反轉控制電路；
5、三相異步電動機接觸器聯鎖正反轉控制電路；
6、三相異步電動機雙重聯鎖正反轉控制電路；
7、三相異步電動機工作臺自動往返控制電路；
8、兩臺三相異步電動機順序啟動、順序停轉控制電路；
9、三相異步電動機的兩地控制電路；
10、接觸器控制的 Y-△控制；
11、時間繼電器控制的 Y-△ 控制；
12、三相異步電動機單向啟動反接制動控制電路；
13、三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路；
14、三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路；
15、三相異步電動機正反轉啟動能耗制動控制電路；
16、單相鼠籠電動機電容啟動控制電路；
17、斷電延時直流能耗制動的 Y-△ 啟動控制電路；
18、三相異步電動機正反轉能耗制動控制線路；
（二）PLC 基本技能實訓
1、PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）；
2、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）；
3、PLC 仿真實訓
（三）PLC 模擬控制應用實訓；
4、數碼顯示控制；
5、搶答器控制（優先級、數值運算，具有聲效功能）；
6、天塔之光控制（閃爍、發射、流水型）；
7、音樂噴泉控制（具有聲效功能）；
8、十字路口交通燈控制（具有聲效功能）；
9、恒壓供水控制；
10、自動送料裝車系統控制；
11、四節傳送帶控制；
12、裝配流水線控制；
13、多種液體混合裝置控制；
14、自控成型機控制；
15、自控軋鋼機控制；
16、郵件分揀機控制；
17、自動售貨機控制（具有聲效功能）；
18、機械手控制控制；
19、溫度控制實訓；
20、加工中心控制（刀具選擇、位置模擬）。
21、變頻器功能參數設置與操作
22、變頻器報警與保護功能
23、外部端子點動控制
24、變頻器控制電機正反轉
25、多段速度選擇變頻調速
26、變頻器無級調速
五、電工綜合實訓考核裝置（中、高級）配置清單
序號 | 名稱 | 型號與規格 | 數量 |
1 | 實訓平臺 | 型材與鈑金結構 | 1臺 |
2 | 可編程控制器單元 | 西門子smart 200 | 1套 |
3 | 觸摸屏單元 | 昆侖通態7寸觸摸屏 | 1套 |
4 | 變頻器單元 | ABB觸摸屏acs510 | 1套 |
5 | 搶答器/音樂噴泉 | 實訓掛件 | 1只 |
6 | 裝配流水線/十字路口交通燈 | 實訓掛件 | 1只 |
7 | 恒壓供水/天塔之光 | 實訓掛件 | 1只 |
8 | 自動送料裝車/四節傳送帶 | 實訓掛件 | 1只 |
9 | 多種液體混合裝置 | 實訓掛件 | 1只 |
10 | 自動售貨機 | 實訓掛件 | 1只 |
11 | 自控軋鋼機/郵件分揀機 | 實訓掛件 | 1只 |
12 | 機械手控制/自控成型機 | 實訓掛件 | 1只 |
13 | 加工中心 | 實訓掛件 | 1只 |
14 | 溫度控制模塊 | 實訓掛件 | 1只 |
15 | 工具 | 卷尺（1 把）、尖嘴鉗（ 1 把）、斜口鉗（ 1 把）、絕緣耐壓（1 把）、螺絲批（ 1 套）、內六角（ 1 套）、扳手（1 把）、美工刀、螺絲批（1 套）、扳手（1 把）、螺絲批（ 1 套） | 1套 |
16 | 電力拖動器件 | 1、剩余電流動作斷路器， 1 個；2、小型斷路器，2 個；3、交流接觸器，6 個；4、輔助觸頭，6 個；5、繼電器，4 個；6、繼電器座，4 個；7、熔體，7 個；9、熔斷器座，7 個；10、時間繼電器，2 個；11、時間繼電器座 2 個；12、熱過載繼電器，3 個；13、行程開關，不帶鎖，單輪，3個；14、行程開關，帶鎖，單輪 3 個；15、3 位按鈕盒，2 個；16、自復型平頭按鈕，1 常開， 1 常閉，紅色，1 個；17、信號指示燈，AC220V，綠色， 1 個；18、信號指示燈，AC/DC24V，綠色 ，4 個；19、信號指示燈，AC/DC24V，紅色， 1 個；20、信號指示燈，AC/DC24V，黃色， 1 個；21、短柄旋鈕， ，1 常開，1 常閉，二位置鎖定，3 個；22、控制變壓器，1 個；23、橋堆，1 個；24、管式電阻，3 個；25、線槽，40*35，3 條；26、通用 C45 鋁導軌，35*7.5*1.1mm 1 米，3 條；安裝螺釘 1 套； | 1套 |
17 | 三相異步電動機 | 功率：180W，額定電壓： AC 220V 或 380V | 1臺 |
18 | 配套軟件 | 電工技能與實訓仿真軟件 | 1套 |
19 | 學生凳 |
| 2個 |
