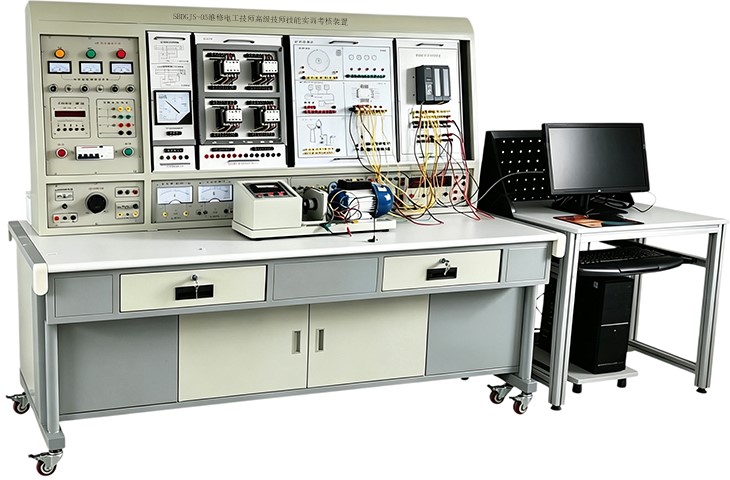

SBDGJS-05維修電工技師高級技師技能實訓考核裝置
一、概述
維修電工技師高級技師技能實訓考核裝置嚴格依據國家勞動與社會保障部頒布的《工人等級標準》與《職業技能鑒定規范》要求研發設計，是一款面向高級技能人才培養與認證的一體化綜合實訓平臺。裝置完美覆蓋《初級維修電工》、《中級維修電工》至《高級維修電工》、《維修電工技師》全部課程要求的電氣控制技能要點，通過集成可編程控制器（PLC）、變頻調速器、工業觸摸屏及多種實物模型，構建了真實的工業控制環境。本設備致力于讓學員快速掌握現代電氣控制與工業自動化的核心應用技術，具備極強的針對性、實用性與技術先進性，是各大人社部門職業技能鑒定中心、高等院校、職業院校及技師學院開展維修電工高級技師培訓與技能等級認定考核的首選理想設備。
二、核心特點與優勢
1.模塊化設計，靈活實用：所有電氣控制線路元器件均集成于標準化掛板，操作更換便捷，支持功能擴展與新項目開發，實訓內容兼具典型性與工程實用性。
2.工業級配置，技術前沿：核心控制單元采用西門子S7-200 SMART PLC及MM420變頻器，配套工業觸摸屏，確保技能訓練與當前工業主流技術同步，是培養工業自動化維修人才的關鍵。
3.安全規范，智能管理：電源輸入配備電壓型及電流型雙重漏電保護器，全面保障操作者人身安全。內置定時報警記錄儀，可自動記錄操作錯誤次數，為技能考核提供客觀、公正的量化標準。
4.理實一體，虛實結合：
實物訓練：提供專用小電機模擬真實拖動系統，滿足電氣安裝、調試、故障分析排除等全流程技能訓練。
仿真實訓：通過FLASH虛擬環境，可實現PLC虛擬接線、程序調試與狀態監控，輔助理論學習與前期練習。
網絡化監控：支持基于現場總線的組態監控實訓，實現主站對多從站的實時監控，貼合現代工業網絡化控制模式。
5.實物模型驅動，提升綜合能力：獨家集成小車運動控制與氣動機械手兩大實物實訓模型，將編程控制與機械傳動、傳感器技術緊密結合，極大提升學員解決復雜工程問題的綜合應用能力。
三、詳細技術規格
項目 | 參數說明 |
輸入電源 | 三相四線/五線制 AC380V ±10% 50Hz |
工作環境 | 溫度：-10℃ ~ +40℃；相對濕度：<85%(25℃)；海拔：<4000m |
裝置容量 | < 1.5 kVA |
安全保護 | 漏電保護動作電流 ≤30mA，動作時間 ≤0.1s |
外形尺寸 | 1700mm × 700mm × 1630mm (長×寬×高) |
裝置重量 | 約100kg |
四、系統基本配置與功能
本維修電工技師技能培訓裝置主要由電源控制箱、多功能實訓掛箱、工業自動化核心組件、實物模型及實訓桌組成。
（一）DW02 電源控制箱
作為系統總控，提供安全可靠的實驗電源。包含三相電壓指示、智能定時報警記錄儀、交流電路綜合測量電表（可測電壓、電流、功率、電能等），以及能耗制動所需的低壓交流電源與整流元件。
（二）核心實訓組件
1.維修電工電氣控制掛箱：提供完成所有傳統電機控制線路所需的低壓電器元件，如交流接觸器、熱繼電器、時間繼電器、按鈕、行程開關等，全部引至端子排，方便接線與故障設置。
2.工業自動化控制核心：
lPLC主機：西門子S7-200 SMART CPU SR40，集成24點數字量輸入/16點輸出，支持以太網及RS485通信。
變頻調速組件：西門子MM420變頻器（0.4kW），工作電壓AC380V，內置通信接口，支持多種控制模式。
人機界面組件：7英寸彩色工業觸摸屏，用于學習HMI組態、數據監控及與PLC的聯合調試。
3.PLC綜合應用實訓模塊（16件套）：提供天塔之光、交通燈、機械手、傳送帶、電梯、多種液體混合、自動售貨機等豐富實訓項目，全面訓練PLC邏輯編程能力。
4.實物模型實訓裝置（特色配置）：
l小車運動控制實訓裝置：包含伺服電機、絲桿、多種傳感器，實現精確定位、速度控制等運動控制實訓。
氣動機械手實訓模型：一套完整的氣動搬運系統，包含多種氣缸、電磁閥、傳感器，可用于物料搬運的編程與調試，學習氣動與電氣控制結合。
5.網孔實操板：學生可自主在板上規劃、安裝、布線，極大鍛煉電氣工藝與系統集成能力。
（三）電機組件
l提供單相電容啟動電動機、三相鼠籠式異步電動機（220V/380V，帶速度繼電器）等典型教學電機。
可完成的主要實訓項目
本維修電工高級技師考核裝置支持超過60個實訓項目，體系完整，由淺入深。
模塊一：低壓電氣控制線路實訓
l涵蓋電機直接啟動、正反轉、星三角降壓啟動、順序控制、兩地控制、能耗與反接制動等經典線路，以及C620車床、Y3150滾齒機等典型機床電路排故。
模塊二：可編程控制器（PLC）技術應用
l從基本指令練習到復雜流程控制，完成交通燈、水塔水位、裝配流水線、全自動洗衣機等模擬項目的編程與調試。
模塊三：變頻調速技術應用
l包括變頻器面板操作、多段速控制、外部端子控制、模擬量調速，以及基于PLC通信的變頻開環/閉環調速。
模塊四：觸摸屏（HMI）與通信網絡技術
學習觸摸屏畫面設計、基本元件應用，實現PLC、觸摸屏與變頻器的綜合通信控制，掌握工業現場人機交互與設備聯調技能。
模塊五：高級綜合應用與實物控制（核心特色）
1.PLC控制三相異步電動機綜合應用：實現電機的正反轉、Y-△啟動、能耗制動的PLC控制。
2.實物模型控制實訓：
3.小車直線運動定位控制（綜合應用伺服、傳感器與PLC編程）。
4.氣動機械手物料搬運控制（綜合應用氣動技術、傳感器技術與PLC順序控制）。
五、維修電工技師高級技師技能實訓考核平臺配置清單
序號 | 名稱 | 規格/說明 |
1 | 維修電工實訓考核臺架 | 鋼木結構，帶電源控制屏 |
2 | 維修電工實訓考核組件（一至四） | 含各類低壓電器 |
3 | PLC可編程控制器主機組件 | 西門子S7-200 SMART CPU SR40 |
4 | 變頻器實訓組件 | 西門子MM420，0.4kW |
5 | 觸摸屏實訓組件 | 7英寸彩色屏 |
6 | PLC實訓模塊 | 16種經典模擬控制對象 |
7 | 網孔實操板 | 用于自主安裝布線 |
8 | 電機組 | 單相、三相異步電動機 |
9 | 實物模型 | 小車運動控制裝置、氣動機械手模型 |
