SBDG-01A電工技術實訓平臺
一、概述

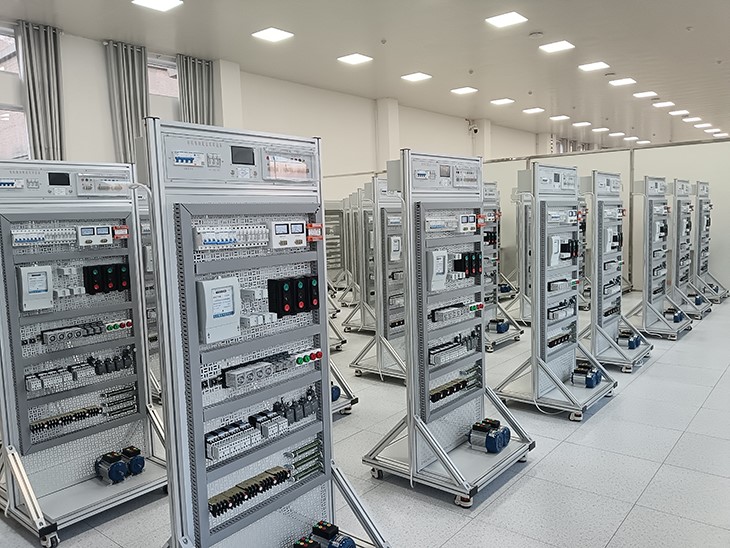

電工技術實訓平臺是面向電氣自動化、機電一體化、電工電子等相關工科專業打造的核心實踐教學場所，秉持開放性設計理念，集教學實訓、技能考核、人才培養于一體，全面覆蓋照明電路安裝、電能計量實操、電氣控制調試、綜合布線施工等核心考核與實訓內容，致力于培養具備扎實電工理論基礎、過硬實踐操作能力與良好創新思維的高素質技術技能型專門人才，滿足職業教育實訓教學、職業技能等級認定及行業崗位實操培訓的多重需求。
二、總體要求
1.采用開放性設計理念，包含了照明電路、電能計量、電氣控制、綜合布線等考核內容。培養具有實踐能力、
創新能力的高素質技術技能專門人才。
2.配套完善的安全保護、接地保護，當發生安全隱患時，自動斷開設備電源，發生聲光報警提示。具有漏電、
過壓、過流等保護功能，符合開放性設備和技能鑒定設備的需要。
三、技術性能：
1.輸入電源：三相五線 AC380V±10% 50Hz
2.裝置容量：＜1.5KVA
3.外形尺寸：1000mm×720mm×1800mm
4.安全保護：具有漏電保護功能，安全性符合相關國家標準
四、設備配置及功能

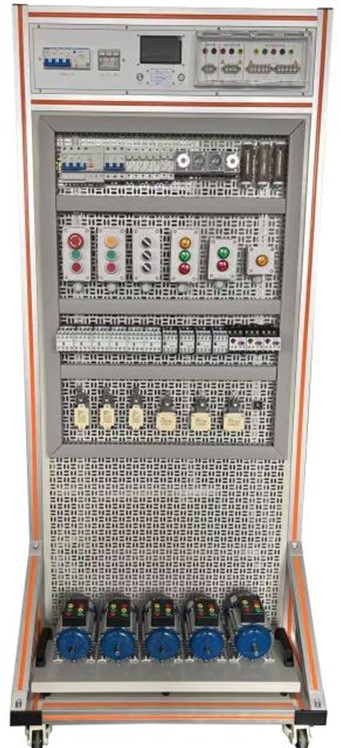

1.實訓平臺
（1）整體結構由型材搭建而成，網孔板采用鋼制材料、網孔形狀為長方形、厚度為 2mm、配套有金屬框架及線槽等。
（2）交流電源：提供三相五線線電壓 380V 和相電壓 AC220V 電源，引出到面板 L1、L2、L3、N、PE：電源先經過面板 4P 漏電保護器和 3P 熔斷器。電源輸入和電源輸出由黃、綠、紅指示燈指示；面板提供五孔插座一只。電源帶有漏電、短路等安全保護。
2.網孔板
采用鋼制材料，網孔形狀為長方形，厚度為 2mm，網孔版要求雙面設計。
3.配電模塊及套件
三相電子式有功電度表 1 只,3 極 32A 熔斷器式隔離器 1 套,3P+N 10A 漏電保護器 1 只,3P+N 16A 漏電保護器 1只,1P+N 20A 漏電保護器 1 只,3P 32A 斷路器 1 只,3P 25A 斷路器 1 只,導軌 1 條，220V 指示燈紅、綠、黃各1 只，接線端子排 7 節/條，300mm×150mm×400mm 配電箱箱體 1 個。
4.照明模塊及套件
1P+N 25A 漏電保護器 1 只,1P+N 16A 漏電保護器 2 只,1P+N 32A 漏電保護器 2 只,2P 32A 斷路器 1 只,1P 10A斷路器 1 只,1P 6A 斷路器 1 只,PZ30-15 配電箱 1 只,日光燈組件 1 套，螺口節能燈 2 只，86 型一開單控開關1 個，一開雙控開關 2 個，雙開單控 1 個，雙開雙控 2 個，五孔插座 1 個，五孔插座帶開關 1 個，三孔插座 1個，聲光控自動開關 1 個，觸摸開關 1 個，M4×20 螺絲 50 個
5. 電氣實操模塊
由以下元件組成：小型斷路器 1 個，保險絲座 1 只，直插式保險座 2 只，熔斷器 5 只，交流接觸器 3 只，接觸器輔助觸頭 3 只，熱過載繼電器 3 只，熱過載繼電器基座 3 只，時間繼電器 2 只，中間繼電器 3 只，2 孔開關按鈕盒 1 只，3 孔開關按鈕盒 1 只，行程開關 4 只，線槽 2 米，接線端子排 5 條，C 形導軌 1 根。
6.電機模塊
（1）三相交流異步電動機：YS5024(Y-△)
（2）三相交流異步電動機：YS5024(Y-△)帶離心開關
（3）三相交流異步電動機（雙速）：YS502/4 雙速電機
（4）他勵直流電動機：DC110V/50W
7.工具:配套工具一套（包含尖嘴鉗 1 個、剝線鉗 2 個、壓線鉗 2 個、鋼絲鉗 1 個、一字螺絲刀 2 個、十字螺絲刀 2個、測電筆 1 個、數字萬用表 1 個、鋼卷尺 1 個、活動扳手 1 個、六角扳手 1 套、彈簧彎管器 1 根）。
五、實訓項目
1.單控開關控制白熾燈電路的接線與調試；
2.單控開關控制日光燈電路的接線與調試；
3.雙控開關控制照明電路的接線與調試；
4.聲光控開關控制照明電路的接線與調試；
5.感應式電度表原理；
6.電子式電能表（導軌式）原理；
7.單相/三相四線電子式電度表的直接接線與調試；
8.單相/三相四線電子式電度表經電流互感器接線與調試；
9.住宅照明線路實訓與調試；
10.三相異步電動機直接啟動控制；
11.三相異步電動機接觸器點動和自鎖控制電路；
12.三相異步電動機的按鈕聯鎖正反轉控制電路；
13.三相異步電動機的接觸器聯鎖正反轉控制電路；
14.三相異步電動機的雙重聯鎖正反轉控制電路；
15.電動機 Y-△（按鈕手動切換）啟動控制電路；
16.電動機 Y-△（時間繼電器切換）啟動控制電路；
17.電動機有變壓器全波整流雙重聯鎖正反轉啟動能耗制動控制線路；
18.三相異步電動機串電阻降壓啟動控制電路；
19.三相異步電動機的多地控制電路；
20.三相異步電動機的工作臺自動往返控制電路；
21.并勵直流電動機的啟停和調速控制實訓。
