SBQC-NJ-08收割(獲)機液壓操縱系統原理實訓臺
一、產品簡介

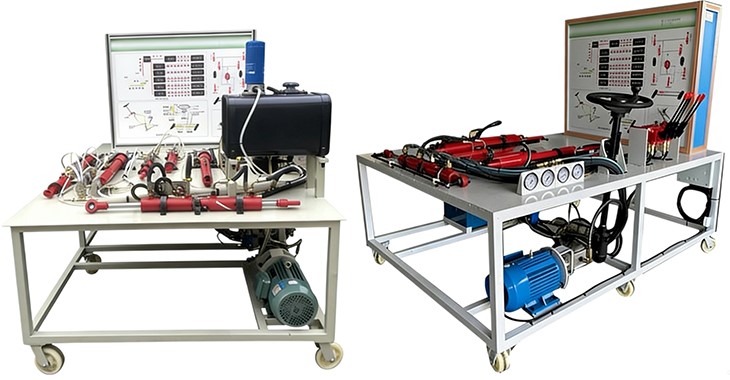

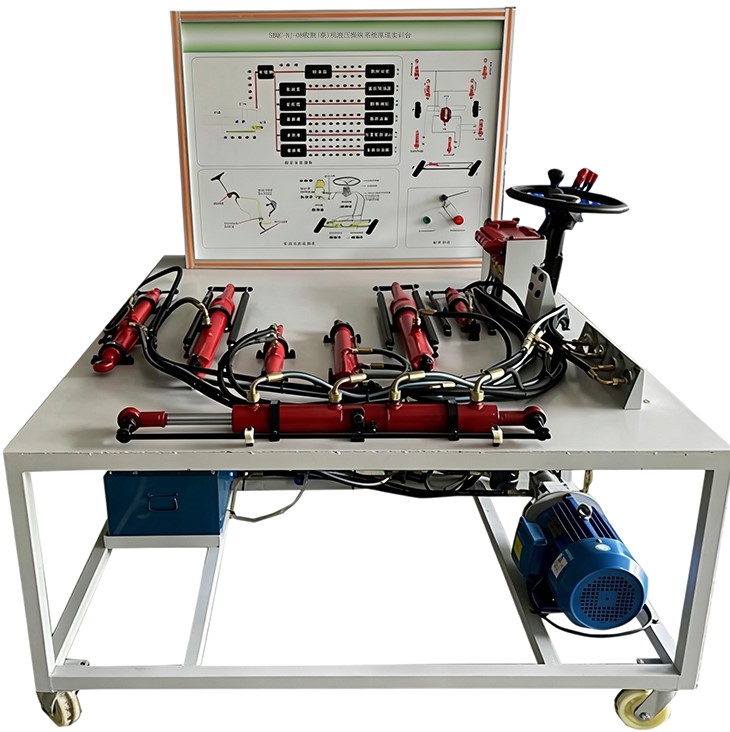

收割(獲)機液壓操縱系統原理實訓臺以4LZ-8B1收割機液壓操縱機構系統實物為基礎，可對4LZ-8B1收割機整機液壓操縱機構系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示4LZ-8B1收割機液壓操縱機構系結構與原理及工作過程。能夠滿足對4LZ-8B1收割機液壓操縱機構系統理論和維修實訓的實訓教學需要。
二、結構組成
4LZ-8B1收割機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、司機座椅、臺架操作說明書、實驗指導書等附件。
配套4LZ-8B1收割機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三、產品功能
電動機驅動液壓泵提供動力，可動態演示4LZ-8B1收割機液壓操縱機構系統工作原理與過程。
可簡易實現4LZ-8B1收割機液壓操縱機構系統保養與維護操作。
可實現4LZ-8B1收割機液壓操縱機構系統拆裝和工況演示。
實訓臺加裝電源及轉動部件等安全保護裝置。
部分液壓油管采用透明可視高壓油管。
臺架上應設計集油槽，便于管路斷開后油液的回收與清理。
各元器件及管路應在臺架上可靠固定。
工作溫度：室溫
交流電源：220V
四、技術規格
動力電源：AC220V
工作電壓：直流12V
工作溫度：室溫
三相異步電動機
外形:2000×1400×1700mm(長×寬×高)
五、基本配置
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 原理面板 | 裝彩色結構原理圖UV噴繪4mm鋁塑板 | 套 | 1 |
2 | 壓力表 | 0-25kg/cm2(數量視實際機型而定) | 套 | 1 |
3 | 液壓油管 | 透明可視高低壓油管 | 套 | 1 |
4 | 液壓泵 | 原車 | 個 | 1 |
5 | 液壓操縱裝置 | 原車全套包括： 1. 齒輪泵及附件 2. 操縱手柄及附件 3. 液壓油箱(加工配套件) 4. 液壓油濾清器 （1件） 5. 五路閥總成 （1件） 6. 撥禾輪油缸（2件） 7. 割臺油缸 （2件） 8. 主離合油缸（1件） 9. 卸糧油缸 （1件） 10.轉向油缸（2根） 11.無級變速油缸（1件） 12.全液壓轉向器（1件） 13.單路穩定分流閥 (1件) 14.方向機總成 (1件) | 套 | 1 |
6 | 皮帶動力傳動裝置 | 加工配套 | 套 | 1 |
7 | 防護罩 | 加工配套 | 套 | 1 |
8 | 交流電源安全保護裝置 | 配套 | 套 | 1 |
9 | 電動機 | 220V 4KW 1400轉/分 | 臺 | 2 |
