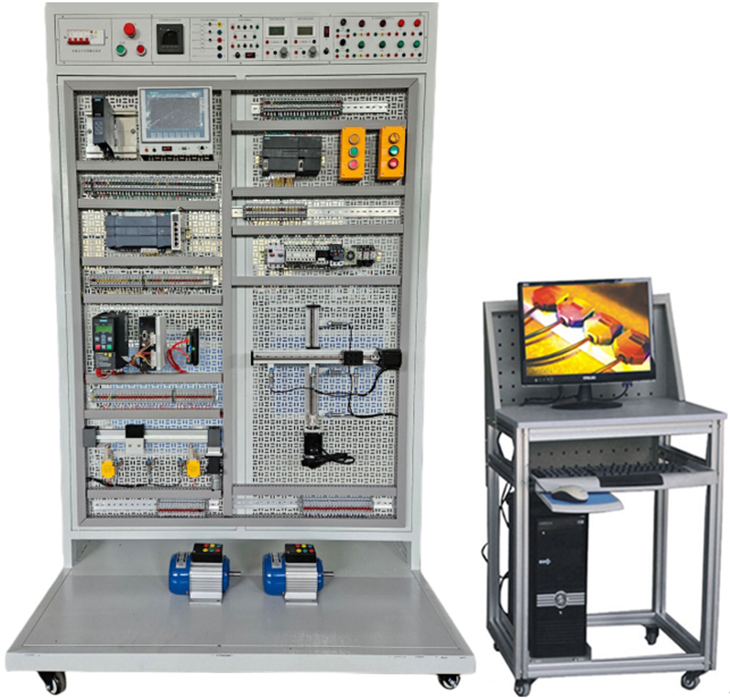

SBGYW-02型西門子工業自動化技術綜合教學實訓平臺
一、 產品概述
西門子工業自動化技術綜合教學實訓平臺、擴展(網架)型實訓設備、工業自動化實驗室設備、電氣與控制實驗實訓平臺承擔的實驗實訓教學有：電氣控制與PLC技術課程實驗，以及電氣控制技術實訓和畢業設計等實訓教學環節。
西門子工業自動化技術綜合教學實訓平臺、擴展(網架)型實訓設備、工業自動化實驗室設備、電氣與控制實驗實訓平臺、電氣控制教學實訓臺、網絡型可編程控制器實驗實訓平臺。
工業自動化實驗實訓設備為電氣、控制類等專業的學生提供全面的工業自動化理論與實踐教學。通過各類實驗課程，如 PLC 編程、自動化控制系統調試等，讓學生掌握工業自動化的基本原理、操作技能和系統設計能力，培養適應現代工業發展需求的專業人才。工業自動化實驗室在培養專業人才、推動科研創新和促進工業自動化技術應用等方面發揮著重要的作用，為工業領域的智能化、自動化發展做出積極貢獻。
二、 技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：1180mm×600mm×1850mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
4.變頻器功能參數設置與操作
5.變頻器報警與保護功能
6.外部端子點動控制
7.變頻器控制電機正反轉
8.多段速度選擇變頻調速
9.變頻器無級調速
10.基于外部模擬量（電壓/電流）控制方式的變頻調速
11.瞬時停電啟動控制
12.PID變頻調速控制
13.PLC控制變頻器外部端子的電機正反轉
14.PLC控制變頻器外部端子的電機運行時間控制
15.基于PLC數字量控制方式的多段速
16.基于PLC通信方式的變頻器開環調速
17.基于PLC通信方式的速度閉環控制
18. PLC、觸摸屏與變頻器通信控制
19.基于觸摸屏控制方式的基本指令編程練習
20.基于觸摸屏控制方式的LED控制
21.基于觸摸屏控制方式的溫度PID控制
22. 伺服電機定位控制
23. 伺服電機的速度控制
24. 伺服電機的正反轉控制
25. 伺服電機和步進電機的綜合控制
26.三相鼠籠式異步電動機點動和自鎖PLC控制
27.三相鼠籠式異步電動機聯動正反轉PLC控制
28.三相鼠籠式異步電動機帶延時正反轉PLC控制
29.三相鼠籠式異步電動機Y/△轉換起動PLC控制
四、工業網絡智能控制與維護實訓平臺主要配置清單
序號 | 品名 | 規格 | 數量 | 單位 |
1 | S7-1200 | CPU 1214C DC/DC/DC | 1 | 臺 |
2 | G120C | 380V 0.55KW | 1 | 臺 |
3 | 觸摸屏 | MCGS-TPC7032KT | 1 | 臺 |
4 | 伺服電機 | V90 100W 伺服電機、驅動器 | 1 | 套 |
5 | 三相異步電機 | 三相異步電動機180W | 1 | 個 |
6 | 交換機 | 5口 | 1 | 臺 |
7 | 實訓平臺 | 1200mm×600mm×1700mm | 1 | 套 |
8 | 電工基礎實訓套件 | 交流接觸器3個、時間繼電器1個、熱繼電器1個、按鈕3個、指示燈3個等。 | 1 | 套 |
9 | 電腦桌 | 600mm×600mm×800mm | 1 | 張 |
