SBX-01A建筑消防系統實訓裝置
一、 系統簡介
建筑消防系統實訓裝置、建筑消防工程技術應急管理部重點實驗室以當前消防業務工作的重大科技需求為導向，圍繞民用、公共建筑與工程以及工業建筑防火技術，性能化防火設計與火災風險評估等消防安全工程關鍵技術問題，組織開展高水平的應用基礎和應用技術研究，通過開展消防工程應用技術驗證和建筑防火技術、產品或裝置研發類的基礎實驗，消防標準及規范的標準實驗方法研究，以及前沿性消防應用技術的基礎研究，為建筑防火領域的消防工程應用技術發展提供技術支撐，增強消防科技原始創新能力，促進消防科技成果轉化。重點實驗室的建設，通過優化和整合建筑防火與消防工程應用技術研究方面的物質和人才資源，針對當前建筑消防安全的熱點問題，逐步加強消防安全工程技術方面的軟硬件投入力度，完善消防科研基礎條件，提供有效的科研合作平臺，吸引優秀科技人才及團隊面向消防科技發展中的重大關鍵技術開展應用基礎研究，從而將建筑防火重點實驗室構建成為消防科技研發、學術交流的重要基地，培養和造就一批優秀消防科技人才隊伍，為消防各項業務工作提供強有力的技術支撐，為依托單位應急管理部消防研究所科研機制創新、凝聚和吸引高層次人才以及開展高水平的科研工作提供了廣闊和具有活力的平臺。
建筑消防系統實訓裝置分為自動噴水滅火系統、消火栓系統及消防報警聯動控制中心兩部分。

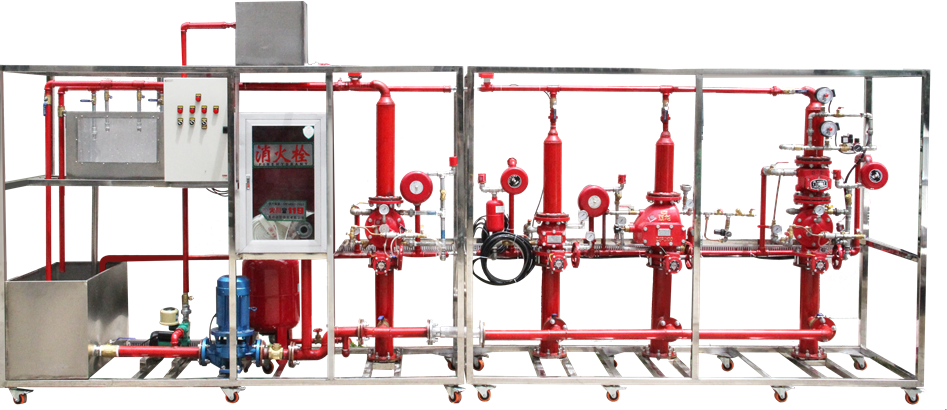

如圖所示：
1)消火栓系統布置成臨時高壓系統，由低位消防水箱，屋頂消防水箱，消防水泵，穩壓增壓設備，消火栓箱，水帶，水槍等組成?？梢匝菔鞠鹚ㄏ到y(tǒng)的基本組成，以及火災發生時系統的啟動與運行原理；
圖片僅供參考（以實際為準）
2）自動噴水滅火系統與消火栓系統共用低位消防水箱與屋頂消防水箱，并由消防水泵、穩壓增壓設備，氣泵、濕式報警閥，干式報警閥，雨淋報警閥，預作用報警閥，水流指示器，噴頭，末端試水裝置組成完整的自動噴水滅火系統，可以演示濕式自動噴水、干式、雨淋、預作用滅火系統的組成與工作原理。
3）消防報警聯動控制中心實現消防報警探測器自動控制消防泵啟停及壓力開關、水流指示等動作聯動消防報警及控制消防泵啟停功能。
二、系統模塊組合方案
本建筑消防演示系統消火栓與自動噴水滅火系統報警閥前部分合用，報警閥后可分為消火栓滅火系統與濕式自動噴水滅火系統，也可根據要求將自動噴水滅火系統做成干式自動噴水滅火系統、預作用式系統自動噴水滅火系統，水噴霧式自動噴水滅火系統，水幕式自動噴水滅火系統，具體模塊組合方案見下表所示。
三、系統模塊組合方案
建筑消防系統模塊
序號 | 設備名稱 | 功能簡介 |
1 | 低位水箱 | 演示系統水源 |
2 | 屋頂水箱 | 臨時高壓系統前期水源 |
3 | 消防控制柜 | 消防系統電氣控制 |
4 | 消防水泵 | 消防系統增壓供水 |
5 | 增壓穩壓設備 | 消防系統加壓、穩壓 |
6 | 消火栓滅火模塊 | 演示消火栓滅火系統組成工作原理 |
7 | 自動噴水滅火模塊 | 有機玻璃柜 | 噴頭工作區 |
濕式自動噴水滅火模塊 | 濕式噴水滅火系統結構與動作演示 |
干式自動噴水滅火模塊 | 干式噴水滅火系統結構與動作演示 |
預作用式自動噴水滅火模塊 | 預作用噴水滅火系統結構與動作演示 |
雨淋自動噴水滅火模塊 | 雨淋噴水滅火系統結構與動作演示 |
電控柜 | 自動噴水滅火系統電氣控制 |
8 | 消防報警聯動系統 | 消防報警聯動系統 |
四、主要配件
序號 | 設備名稱 | 功能、參數 | 單位 | 數量 |
1 | 不銹鋼框架 | 深*高*寬（800*2200*2400mm）+（800*2200*2000mm） | 套 | 1 |
2 | 不銹鋼儲水箱 | ＞210L | 套 | 1 |
3 | 壓力罐 | 50L | 只 | 1 |
4 | 立式管道泵 | DN50，AC380V，功率3kw，揚程33米，流量8噸 | 臺 | 1 |
5 | 穩壓泵 | DN25，AC220V，功率550w，流量2噸，揚程35米 | 臺 | 1 |
6 | 消防栓箱 | 消防喉管，水帶，水槍，消防栓 | 套 | 1 |
7 | 濕式報警閥組 | DN100，包含延遲器、壓力開關和水力警鈴 | 套 | 1 |
8 | 干式報警閥組 | DN100，包含接氣裝置，氣壓維護裝置，單向閥，截止閥，氣壓表等 | 套 | 1 |
9 | 預作用式閥組 | DN100，包含充氣電控箱，空氣維護裝置等 | 套 | 1 |
10 | 雨淋閥組 | DN100，包含水力警鈴、壓力開關 | 套 | 1 |
11 | 充氣泵 | AC220V | 臺 | 1 |
12 | 水霧水幕噴頭 |
| 只 | 2 |
13 | 水流指示器 | 靈敏度：15-37.5L/mim | 只 | 2 |
14 | 玻璃球灑水噴頭 | 68℃溫級 | 只 | 2 |
15 | 電控柜 | 控制器、指示燈、開關、報警器等 | 套 | 1 |
