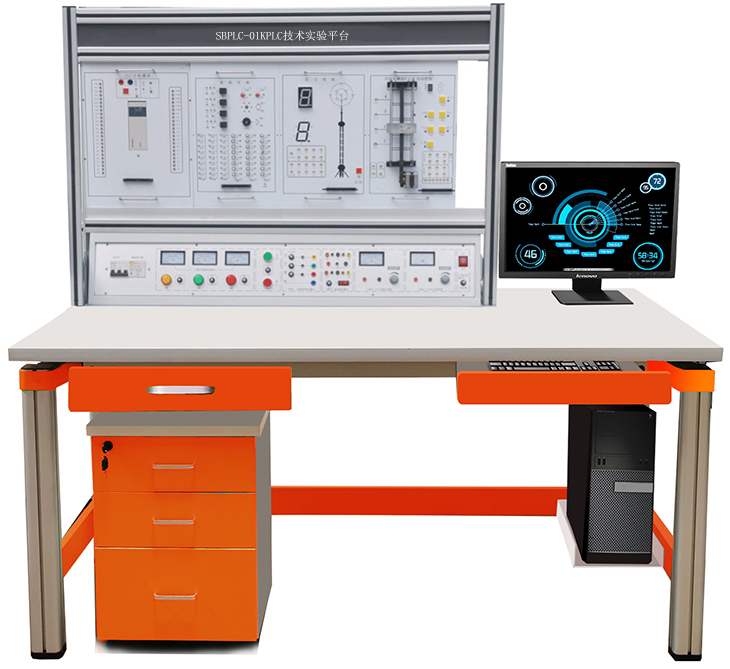

SBPLC-01K PLC技術實驗平臺（PLC+變頻器+觸摸屏）

一、概述

PLC技術實驗平臺，可編程控制器實驗裝置，PLC技術實驗室設備是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組最具典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。 產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。

（圖片僅供參考、以實際配置為準）

二、特點

1、裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

3、采用西門子CR40主機 集成數字量I/O（24路數字量輸入/16路數字量輸出）

4、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、系統構成

1、PLC可編程控制器實驗臺（鋁型材框架演示屏與控制箱構成）

2、PLC可編程控制器實驗演示裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、PLC及轉接通訊電纜

6、變頻調速實驗系統：配V20  0.37KW變頻器及配套附件

7、電機導軌，光碼盤測速系統（配1024光電編碼器）

8、編程應用軟件

9、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）PLC編程訓練、PLC程序編寫測試等功能

（3）實現PLC運行模擬，對錯誤程序進行檢查

10、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

11、數字孿生仿真系統

12、電腦或手持編程器（用戶自備或代購）

四、技術性能

1、輸入電源：三相五線～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m

3、裝置容量：＜0.5KVA

4、重    量：＜110Kg

5、外形尺寸：1600mm×700mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、PLC技術實驗臺控制箱技術指標

外殼鋼質雙層亞光密紋噴塑結構，鋁質面板。

1、電源

1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。

1.3單相市電輸出，供用戶自備儀器使用。

2、直流電源

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源

六、PLC可編程控制器主機掛箱功能、特點

◆PLC主機：輸入：24點  輸出16點

◆型號：西門子 CR40

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流380V，50Hz

1）功能包括

◆ 交流電源輸入?yún)^(qū)

◆ PLC主機 、編程電纜

◆ LED發光管、指示燈

◆ 輸出負載指示

◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管 、蜂鳴器

◆ 直流穩壓電源5V1A，24V2A

◆ PLC輸入 、輸出端口 。

2）PLC主機輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）實驗臺本身帶有24V 2A的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。

七、實驗桌：實驗桌一桌兩座，實驗桌規格為1600（長）*700（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷、堅固，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。實驗桌左邊是抽屜，右邊是電腦鍵盤，右下角裝有電腦主機托。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

八、PLC可編程控制器實驗演示及控制掛箱

（一）PLC技術實驗裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。

演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：

（1）功能單元：

SB001交通信號燈PLC自動控制

SB002機械手控制

SB003 多種液體混合控制

SB004自動送料裝車

（2）功能單元：

SB005天塔之光

SB006藝術彩燈

SB007 LED數碼管顯示

SB008步進電機的PLC控制

（3）功能單元：

SB009自動售貨機模擬控制

SB010自控軋鋼機模擬控制

SB011水塔水位控制

SB012自動成型模擬控制

（4）功能單元：

SB013 洗衣機控制

SB014電鍍生產線控制

SB015 郵件分揀機控制

（5）功能單元：

SB016 電機的PLC控制

SB017  基礎實驗

（6）功能單元：

SB017 四層電梯控制

（7）功能單元：三相異步電機實訓掛箱（3個交流接觸器、3個中間繼電器、4個琴鍵開關、安全插座組成）

（二）變頻器實驗掛箱：三菱D720S 0.4KW  1套。

（三）觸摸屏：昆侖通態7寸  1套。

九、實驗項目

(一)PLC與變頻器

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．?dāng)?shù)據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．?dāng)嚢杵鞯腜LC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗

10．四層電梯的PLC自動控制實驗

11．電鍍過程控制實驗

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗

14．步進電機的PLC控制

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

26．變頻器外部操作實驗

27．變頻器功能參數設置與操作實驗

28．基于PLC通信方式的變頻器開環調速

29．變頻器速度閉環反饋系統實驗

30．變頻器開環運行實驗

31．變頻器多段速度運轉實驗

32．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

33．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

34．基于觸摸屏控制方式的溫度PID控制

35.基于觸摸屏控制方式的基本指令編程練習

36.基于觸摸屏控制方式的LED控制

37.PLC、觸摸屏與變頻器通信控制

★十、PLC技術實驗臺配置清單
