SBDQ-02PLCS7-1200培訓裝置
一、概述
PLCS7-1200培訓裝置,PLCS7-1200實訓設備以西門子S7-1200系列PLC（主推CPU1214C DC/DC/DC）為核心控制單元，PLCS7-1200實訓平臺是面向中職、高職機電一體化、電氣自動化、工業機器人等專業的標準化教學實訓設備，兼顧課程基礎教學、技能等級考核、創新綜合實訓三大用途，可完整覆蓋西門子小型PLC全系列教學內容。 PLC S7-1200培訓裝置,PLC S7-1200實訓設備覆蓋電力運維、自動化設備調試、產線維護等崗位核心技能，培養符合工業企業需求的電氣技術技能人才。PLC S7-1200培訓裝置,PLC S7-1200實訓設備適用于職業院校自動化實訓室、企業電工技能培訓中心、技能等級認定考核場地，單臺設備可滿足2-4名學生同步分組實操。

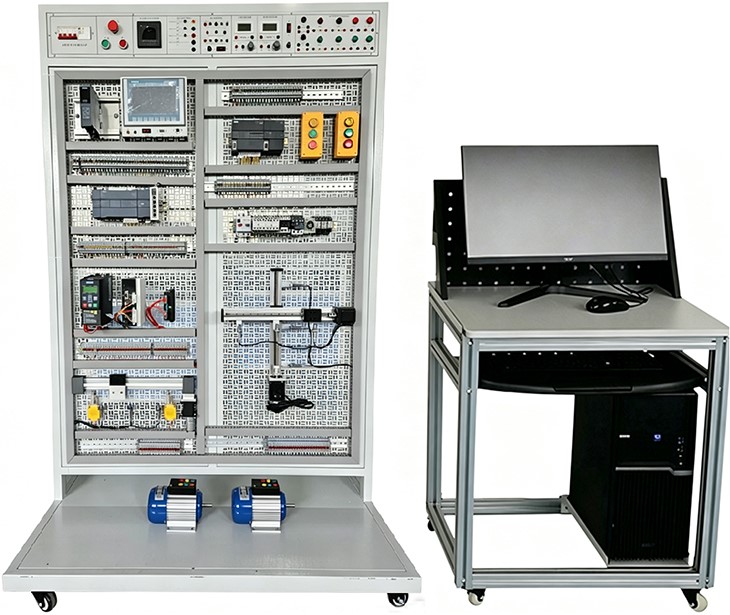

（圖片僅供參考、以實際配置為準）
二、計算機設備
1.培訓電腦
配置參數：CPU采用i7-14700，獨立顯卡RTX5060 8G，內存32G DDR5，1TB固態硬盤；搭配27英寸顯示器，配套原裝鍵盤，博途v16編程軟件，滿足PLC編程、仿真、調試培訓需求，整機運行穩定，適配工業編程軟件運行環境。
2.電腦桌
專用培訓電腦桌，結構穩固、承重性好，適配培訓機房擺放，滿足電腦及外設放置、培訓操作使用需求。
3.西門子PLC核心模塊
4.CPU模塊
型號規格：西門子S7-1214C DC/DC/DC，訂貨號6ES7214-1AH50-0XB0；原裝正品模塊，性能穩定，支持S7-1200系列常規編程、邏輯控制、通訊培訓功能。
5. 輸入/輸出擴展信號板
型號規格：SB 1232 AQ 4x14位，訂貨號6ES7232-4HD50-0XB0，西門子原裝；14位高精度模擬量輸出信號板，滿足模擬量信號輸出、采集培訓教學需求。
6.數字量輸入/輸出模塊
型號規格：SM1223 DI 8x24VDC / DQ 8x24VDC，訂貨號6ES7223-5BH50-0XB0，西門子原裝；支持8路24VDC數字量輸入、8路24VDC數字量輸出，適配數字量信號控制培訓。
7.模擬量輸入模塊
型號規格：SM 1231 AI 8x14位，訂貨號6ES7231-4HF50-0XB0，西門子原裝；8路14位高精度模擬量輸入，支持各類模擬量傳感器信號采集培訓。
8.RS232/422/485通信模塊
型號規格：CM 1241，訂貨號6ES7241-1EA50-0XB0，西門子原裝；支持RS232、RS422、RS485多模式通訊，滿足串口通訊、設備組網通訊培訓。
9.RS485通信板
型號規格：CB 1241 RS485，訂貨號6ES7241-1CA50-0XB0，西門子原裝；專用RS485通訊板卡，穩定支持串口通訊培訓及設備互聯。
10.電源模塊
型號規格：PM 1207，訂貨號6EP3333-4SB00-3AX0，西門子原裝；專為S7-1200系列模塊供電，電壓穩定、紋波小，滿足整套模塊持續穩定供電需求。
三、網絡交換設備
1.緊湊型交換模塊
型號規格：CSM 1277，訂貨號6GK7277-1AA50-0AA0，西門子原裝；適配PLC模塊組網，滿足培訓設備局域網互聯、數據傳輸需求。
2.工業以太網交換機
型號規格：SCALANCE XB005非網管型，訂貨號6GK5005-0BA00-1AB2，西門子原裝；工業級防護，穩定性強，適配工業培訓組網場景。
四、培訓輔助電氣模塊
1.輸入仿真器
型號規格：14位仿真器，訂貨號6ES7274-1XH50-0XA0，西門子原裝；14位高精度信號仿真，可模擬各類輸入信號，滿足PLC輸入信號仿真培訓教學。
五、低壓保護開關（品牌：上海良信、江蘇常熟、羅格朗）
1.漏電保護開關
型號：NDB1LE-63X C32/3PN/30 A/AC型；參數：AC400/415V，3P+N極數，額定電流32A，額定剩余動作電流30MA，C型脫扣，具備漏電、過載、短路保護功能。
2.3P空氣開關
型號：NDB1-63C 16/3P；參數：AC400/415V，3P極數，額定電流16A，C型脫扣，用于主回路過載、短路保護。
3.2P空氣開關
型號：NDB1-63C 10/2P；參數：AC230/240V，2P極數，額定電流10A，C型脫扣，適配控制回路供電保護。
4.1P空氣開關
型號：NDB1-63C 6/1P；參數：AC230/240V，1P極數，額定電流6A，C型脫扣，適配小型元器件回路保護。
六、開關電源（明緯）
1.24V開關電源
型號：MDR-100-24；參數：輸入電壓85-264VAC，輸入電流0.8A，輸出24V/4A，自然風冷，導軌式安裝，適配工控設備持續供電。
2.5V開關電源
型號：LRS-50-5；參數：輸入電壓85-264VAC，輸入電流0.56A，輸出5V/10A，自然風冷，滿足低壓元器件供電需求。
七、接觸器與繼電器系列
1.交流接觸器
型號：NDC1-0910AC220；參數：額定工作電流9A，控制功率4KW，線圈電壓AC220V，用于電機及負載回路通斷控制。
2.AC220V中間繼電器
型號：TRE2L-A220；參數：2Z觸點形式，觸點電流6.5A，線圈電壓AC220V，適配控制回路信號轉接。
3.DC24V中間繼電器
型號：TRE2L-D24；參數：2Z觸點形式，觸點電流6.5A，線圈電壓DC24V，適配直流控制回路。
4.繼電器底座
型號：RSJ2U；參數：額定負載電流10A，耐壓300VAC，適配配套繼電器安裝固定。
5.熱過載繼電器
型號：NDR1E-3815；參數：整定電流0.63-1A，額定絕緣電壓690V，適配50Hz/60Hz工況，脫扣等級10/20，用于電機過載保護。
八、人機界面設備
1.觸摸屏（昆侖通態）
型號：TPC7032KT；參數：7英寸TFT真彩屏，LED背光，分辨率800×480，亮度250cd/㎡，運行內存256MB，F(xiàn)lash存儲128MB，支持人機交互、參數監控、設備組態培訓。
九、傳感與變送設備
1.滑線電阻器
型號：BC1-25W/500Ω；參數：功率25W，電阻調節范圍0～500Ω，可實現阻值連續調節，適配電阻信號培訓。
2.電阻變送器
型號：SAR-R500-20mA；參數：支持0～500Ω電阻信號轉換為4～20mA標準模擬量信號，適配信號采集轉換培訓。
3.電壓變送器（安科瑞）
型號：BD-AV；參數：AC220V/50Hz工況，0-300VAC電壓采集，輸出4-20mA標準信號，導軌式安裝。
4.電流變送器（安科瑞）
型號：BD-AI；參數：AC220V/50Hz工況，0-1AAC電流采集，輸出4-20mA標準信號，導軌式安裝。
十、伺服驅動系統（三菱）
1.伺服控制器
型號：MR-JE-20A；參數：輸入AC200V~240V單相/三相、50/60Hz，額定電流1.5A，功率0.2KW，適配小型伺服電機驅動控制培訓。
2.伺服電機
型號：HG-KN23JK-S100；參數：低慣量小容量電機，功率0.2KW，額定轉速3000轉，額定轉矩0.64Nm，最大轉矩1.9Nm，適配伺服定位、調速培訓。
十一、機械傳動與感應設備
1.伺服傳送系統
?基本功能：模擬工業自動化中的物料搬運，裝配定位。通過電機驅動絲桿，實現運料小車在直線軌道上的自動往返運動。
?外形尺寸：長度≤650mm、寬度：≤6400mm、高度：≤6100mm
?絲桿規格：滾珠絲杠、直徑：?16mm、導程：10mm、有效行程：400mm
?底座面板：Q235優質碳素結構鋼，表面烤漆處理。
?導軌：鋁合金型材導軌或軸承鋼直線導軌。
?電機及聯軸器：伺服電機，通過聯軸器連接到絲桿。
?底板裝配：絲桿通過兩端軸承座（固定端與支撐端）用內六角螺絲固定在底板
2.電力拖動
3.三相工業電機，功率100W，適配基礎電機啟停、正反轉、調速控制培訓。
4.三相低壓變頻器，功率0.75kW，選用國產優質品牌，帶面板控制。
5.限位開關
型號：X42A-S11/1Z；工業級限位感應開關，響應靈敏、耐用性強，適配設備行程限位檢測培訓。
6.光電開關（歐姆龍）型號：E2B-M12KN05-WZ-B1 2M；工業級光電感應開關，檢測穩定、抗干擾性強，適配位置檢測、計數培訓。
十二、按鈕與指示燈組件
1.按鈕開關
型號：XB2BW33M1C；LA38-11/220V規格，包含紅色2個、綠色2個，適配B08506A-T8按鈕盒安裝，用于手動控制操作。
2.急停旋鈕開關
型號：XB2BS542C；LA42X3-20/B規格，安裝于專用按鈕盒，緊急工況一鍵斷電，保障培訓安全。
3.設備指示燈
型號：XB2BVM4LC；AD16-22/AC220V規格，紅色2個、綠色2個，安裝于按鈕盒，用于設備運行狀態指示。
4.電源指示燈
型號：XB2BVM4LC；AD17-22/AC220V規格，紅色、綠色、黃色各1個，用于電源工況狀態指示。
十三、接線與安裝輔材（魏德米勒）
1.控制端子
型號：ZDU1.5（UK1.5N）；用于控制回路元器件接線，預留不低于30%接線裕量，接線牢固、絕緣性好。
2.電源端子
型號：ZDU10（TB-1506）；用于主回路元器件接線，預留不低于20%接線裕量，承載電流大、安全穩定。電源端子安裝于主網格板背面下方。
3.匯線槽
配套培訓臺專用匯線槽，元器件上下各布置一行、網格板左右各布置一豎條，規整布線，防護線路安全，總長10米/套。
十四、培訓安裝機架
1.主網格板
尺寸：1000mm*400mm*1800mm，
形式：規格碳鋼板折彎件拼裝焊接成型，后下部焊斜支撐桿，前下部配可拆裝活動托板，可拆卸網孔展板與展架骨架用螺栓連接，頂部配頂帽型眉頭，底部四角配重載型福馬輪，展架骨架部分噴塑顏色西門子蘭，可拆卸部分噴塑顏色RAL7035。
用料：骨架、托板及網孔展板頂帽型眉頭用δ1.5-3.0碳鋼板制作；
配件：重載福馬輪4只；
2.輔助網格板
尺寸800mm*400mm*1500mm，用于輔助元器件安裝與設備拓展布置。
形式：規格碳鋼板折彎件拼裝焊接成型，后下部焊斜支撐桿，前下部配可拆裝活動托板，可拆卸網孔展板與展架骨架用螺栓連接，頂部配頂帽型眉頭，底部四角配重載型福馬輪，展架骨架部分噴塑顏色西門子蘭，可拆卸部分噴塑顏色RAL7035。
用料：骨架、托板及網孔展板頂帽型眉頭用δ1.5-3.0碳鋼板制作；
配件：重載福馬輪4只；
3.移動導線架
培訓專用導線收納架，結構穩固，方便培訓導線規整收納、取用便捷。
十五、模塊化培訓單元：要求每套PLC裝置配備不少于10套以下培訓項目模塊，在網孔板上預留足夠空間，便于安裝和更換模塊。模塊接線盡量使用螺栓，若必須采用針型插口，配備兩倍最大接線量模塊所需的線纜。
十六、實驗實訓項目
培訓一 基本指令練習培訓
培訓二 LED數碼顯示控制培訓
培訓三 天塔之光控制培訓
培訓四 十字路口交通燈控制培訓
培訓五 機械手控制培訓
培訓六 四節傳送帶控制培訓
培訓七 裝配流水線控制培訓
培訓八 五相步進電機控制培訓
培訓九 水塔水位控制培訓
培訓十 液體混合裝置控制培訓
培訓十一 郵件分揀機控制培訓
培訓十二 自控成型機控制培訓
培訓十三 自動送料裝車控制培訓
培訓十四 全自動洗衣機控制培訓
培訓十五 溫度箱控制培訓
十七、PLC S7-1200實訓設備配置清單
序號 | 名稱 | 規格型號 | 單位 | 單位 |
1 | 電腦 | CPU：i7-14700 ；獨顯：RTX5060 8G顯卡；內存：32G DDR5；固態硬盤：1TB；顯示器：27英寸；帶鍵盤鼠標； | 套 | 1 |
2 | 軟件 | 博途V16軟件 | 套 | 1 |
3 | 電腦桌 | 專用培訓電腦桌，結構穩固、承重性好，適配培訓機房擺放，滿足電腦及外設放置、培訓操作使用需求。 | 臺 | 1 |
4 | 可編程控制器 | CPU西門子S7- 1214CDC/DC/DC，6ES7214-1AH50-0XB0 | 塊 | 1 |
輸入/輸出擴展信號板：SB 1232 AQ 4x14 位6ES7232-4HD50-0XB0 | 塊 | 1 |
SM 1223 數字量輸入/輸出模塊SM1223 DI 8x24VDC D/Q8x24VDC6ES7223-5BH50-0XB0 | 塊 | 1 |
SM1231模擬量輸入模塊SM 1231 AI 8x14 位
6ES7231-4HF50-0XB0 | 塊 | 1 |
CM1241通信模塊CM1241 RS232/422/485
6ES7241-1EA50-0XB0 | 塊 | 1 |
PM 1207電源模塊6EP3333-4SB00-3AX0 | 塊 | 1 |
5 | 交換機 | CSM1277緊湊型交換模塊CSM 12776GK7277-1AA50-0AA0 | 塊 | 1 |
6 | 輸入仿真器 | 14 位仿真器6ES7274-1XH50-0XA0 | 塊 | 1 |
7 | 漏電保護開關 | 32A/4P | 個 | 1 |
8 | 空氣開關 | 16A/3P | 個 | 4 |
9 | 空氣開關 | 10A/2P | 個 | 4 |
10 | 空氣開關 | 6A/1P | 個 | 4 |
11 | 開關電源 | 24V/100W | 個 | 1 |
12 | 開關電源 | 5V/50W | 個 | 1 |
13 | 交流接觸器 | CJX1-9/22 AC220V | 個 | 5 |
14 | 中間繼電器 | JZX54P/LAC220V | 個 | 5 |
15 | 中間繼電器 | JZX54P/LDC24V | 個 | 5 |
16 | 熱過載繼電器 | JRS1Dsp-250.63-1.0A | 個 | 2 |
17 | 觸摸屏 | 7寸 | 個 | 1 |
18 | 滑線電阻器 | 0～500Ω | 個 | 1 |
19 | 電阻變送器 | 0～500Ω轉4～20mA | 個 | 1 |
20 | 伺服系統 | 帶編碼器 | 個 | 1 |
21 | 變頻器 | 0.75kW,國產優質品牌，帶面板 | 臺 | 1 |
22 | 交流電動機 | 三相電機100W | 個 | 1 |
23 | 限位開關 | X42A-S11/1Z | 個 | 4 |
24 | 光電開關 | E2B-M12KN05-WZ-B12M | 個 | 4 |
25 | 電壓變送器 | BD-AV 4-20mA 0-300VAC220V/50Hz 導軌式 | 個 | 3 |
26 | 電流變送器 | BD-A\22 4-20mA AC 0-1AAC220V/50Hz 導軌式 | 個 | 3 |
27 | 按鈕開關 | LA38-11/220V，紅2綠2，安裝在B08506A-T8按鈕盒中 | 個 | 4 |
28 | 急停旋鈕開關 | LA42X3-20/B（1個），安裝在B08506A-T8按鈕盒中 | 個 | 1 |
29 | 指示燈 | AD16-22/AC220V，紅2綠2，安裝在B08506A-T8按鈕盒中 | 個 | 4 |
30 | 電源指示燈 | AD17-22/AC220V，紅綠黃各1個 | 個 | 3 |
31 | 控制端子 | UK1.5N，控制回路元器件引上端子，并預留不低于30%裕量 | 個 | 300 |
32 | 電源端子 | TB-1506，主回路元器件引上端子，并預留不低于20%裕量 | 個 | 60 |
33 | 匯線槽 | 每一行元器件上下各一行，網格板左右各一豎條 | 米 | 10 |
34 | 網格板 | 寬1000*深400*高1800，帶萬向輪。以上3-30條元器件全部安裝于本網格板上， | 面 | 1 |
35 | 網格板 | 寬800*深400*高1500，帶萬向輪 | 面 | 1 |
36 | 模塊化培訓單元 | 詳見技術規格書，每套PLC培訓裝置不少于10個模塊 | 個 | 10 |
37 | 移動導線架 |
| 個 | 1 |
