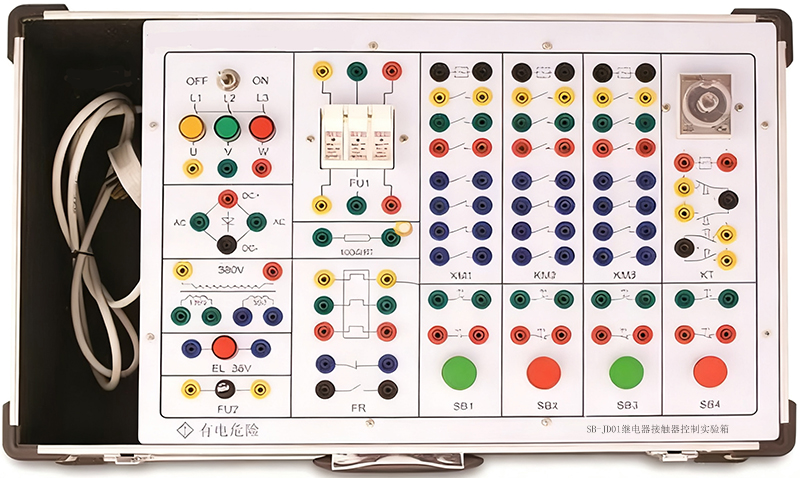

SB-JD01繼電器接觸器控制實驗箱
一、概述
繼電器接觸器控制實驗箱,電機控制實驗箱，屬于電氣控制實驗教學設備主要用于職業院校、工科高校的電氣控制、電機學等課程的實驗教學，讓學生通過實際接線和操作，理解電氣控制線路的工作原理，提升電氣控制的實踐技能。繼電器接觸器控制實驗箱可用于搭建電機的各種控制電路，如直接啟動、正反轉、星三角降壓啟動等控制電路實驗，幫助學習者掌握電機控制的基本原理和操作方法。
繼電器接觸器控制實驗箱采用手提箱式結構，便于搬動及攜帶，為指導教師準備實驗帶來了方便。整機面板采用2.5mm厚單面環氧樹酯敷銅板為基板，面膜采用噴塑處理,絲網印刷技術。外形美觀，堅固耐用。
繼電器接觸器控制實驗箱面板接線插座采用自鎖緊式鍍金迭插插座，接觸電阻小、防氧化、防銹蝕，使用壽命長。實驗插接線采用高純度多股銅線，手感好、耐彎折，插頭采用可拆裝式結構，便于維修。
二、實驗項目：
(1) 三相異步電動機點動和自鎖控制線路；
(2) 三相異步電動機的正反轉控制線路；
(3) 三相異步電動機Y—Δ降壓起動控制線路；
(4) 三相異步電動機串電阻降壓起動控制線路；（需增加上配置表中的9）
(5) 三相異步電動機能耗制動控制；
(6) 兩臺三相異步電動機起動順序控制；
(7) 兩地控制線路；
(8) 正反向起動控制線路；
(9) C620車床電氣控制；
(10)工作臺的往返運動控制線路；（需增加上配置表中的6）
三、實驗箱配置清單：
序號 | 名稱 | 數量 | 備注 |
1 | 交流接觸器 | 3個 | 220V或380V、帶狀態指示燈 |
2 | 時間繼電器 | 1個 |
|
3 | 熔斷器 | 3個 |
|
4 | 熱繼電器 | 1個 |
|
5 | 控制按鈕 | 3個或4個 | 帶燈 |
6 | 行程開關 | 2個 | 選配 |
7 | 整流橋 | 1個 |
|
8 | 能耗電阻 | 1只 |
|
9 | 降壓啟動電阻 | 3只 | 選配 |
10 | 信號燈 | 1個 |
|
11 | 變壓器 | 1只 |
|
12 | 控制回路保險管 | 1只 |
|
13 | 三相鼠籠異步電動機 | 1臺 |
|
15 | 實驗專用線 | 1套 |
|
16 | 實驗指導書 | 1本 |
|
