SBXNY-C-06新能源汽車全車電器檢測平臺

一、產品概述

新能源汽車全車電器檢測平臺由純電動汽車原車車身解剖組成，可在車身上檢測電器元件與線路電信號，完成純電動汽車低壓電器系統教學。

二、產品功能

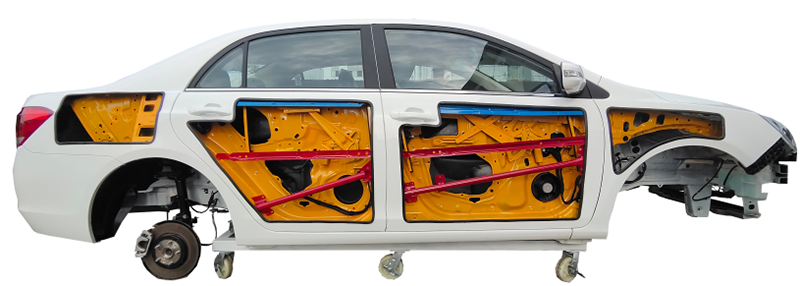

1、產品由純電動汽車原車解剖車身及車身電器系統組成，對原車前后艙蓋，前后左右門板進行解剖，真實展示車身夾層內部結構，并在解剖面上涂抹防護漆。

2、玻璃升降系統、燈光系統、車門中控系統等電器結構完整，12V低壓輔助電器系統可正常工作。

3、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

4、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5、安裝有故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。

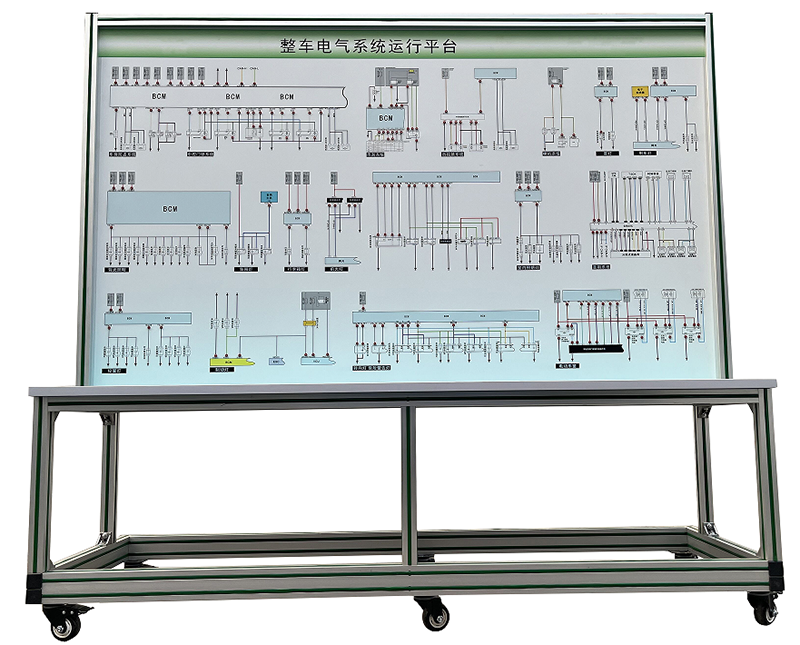

6、移動教學臺面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統(玻璃升降系統、燈光系統、車門中控系統等)圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

6、原車車身(殼)安裝有真實可運行的原車車身電器低壓系統(包括燈光、中控門鎖、電動車窗、電動后視鏡、音響等)，展示車身電器低壓系統的結構與原理、動態演示車身電器低壓系統工作過程。

7、安裝安全保護裝置：急停開關、機械式電源總開關、轉動部位防護保護罩警告提示。

8、訓練臺需與動力電池及管理系統訓練臺、純電動汽車高壓充配電總成訓練臺、純電動汽車電驅動系統訓練臺、純電動汽車電動空調系統訓練臺、純電動汽車電控助力轉向系統訓練臺等互聯互動。

三、技術規格

1.外形尺寸：2040×650×1800mm(長×寬×高)

2.面板外形尺寸：1988×1220mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

5.工作電源：DC12V

6.輸入電源：AC220V±10%50Hz；

四、實訓（實驗）項目

1.全車低壓電器系統（包括燈光、中控門鎖、電動車窗、電動后視鏡、音響等）檢測故障診斷實訓。

2.純電動汽車全車電器系統(低壓電器系統)理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷。

五、基本配置

(比亞迪秦EV400純電動汽車)車身電腦、手剎開關、座椅、牌照燈、閱讀燈、帶移動腳輪鋼制底座的汽車車殼總成（局部解剖）左前車窗電機、右前車窗電機、左后車窗電機、右后車窗電機、左前鎖塊、右前鎖塊、右后鎖塊、左后鎖塊、電源總開關、保險絲盒、車窗組合開關、中控鎖開關、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、危險燈開關、剎車開關、雨刮總成、雨刮開關、雨刮繼電器、洗滌電機、喇叭、喇叭開關、電動后視鏡與開關、音響與導航總成、音響揚聲器（6寸200W）、DC12開關電源、點火開關、一體化全鋁合金型材搭建的移動臺架（2040×650×1800mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1988×1220mm）、故障設置和考核系統、設備操作說明書。
