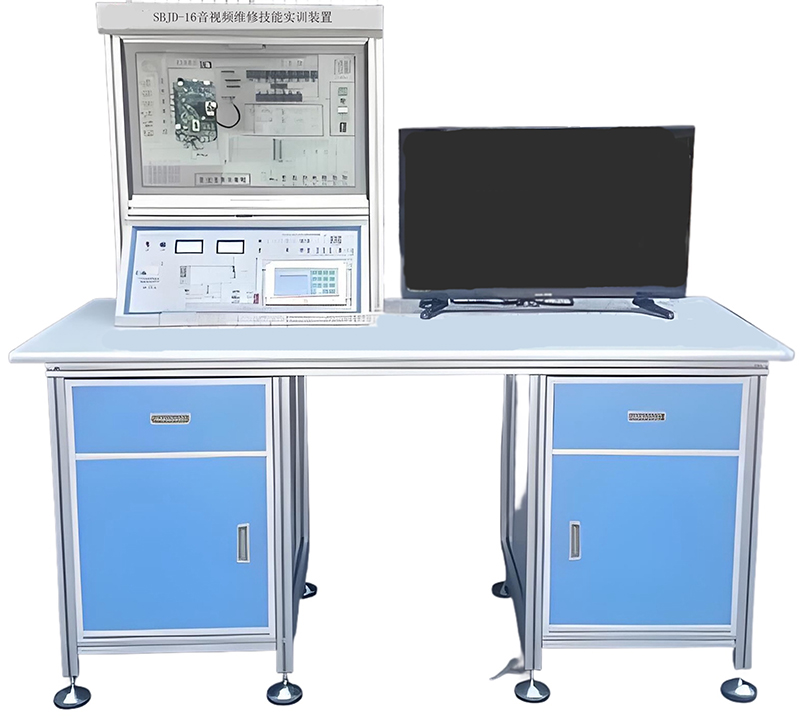

SBJD-16音視頻維修技能實訓裝置
一、產品概述：
音視頻維修技能實訓裝置,音視頻維修技能實訓設備,音視頻維修技能實訓臺是根據勞動和社會保障部發布的《家用電子產品維修工"職業技能實訓和鑒定設備技術規范》及職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
二、裝置特點：
電子科技的發展，精密的液晶電視主板、元器件用放大鏡也難易看清、阻礙了教師、學生及電子愛好者對電路的分析研究、維修實訓等重重困難，為此我對液晶電視主板進行解剖分析研究從而研發出一款將精密主板線路板放大、全方位解剖設計每元器件獨立清楚的展示在眼前、模塊式組合、元件直觀、貼片插件通用、焊接調試便利、為實驗實訓考核提供舒適的產品、解決了長期以來困擾教學的難題填補了產品的空白。

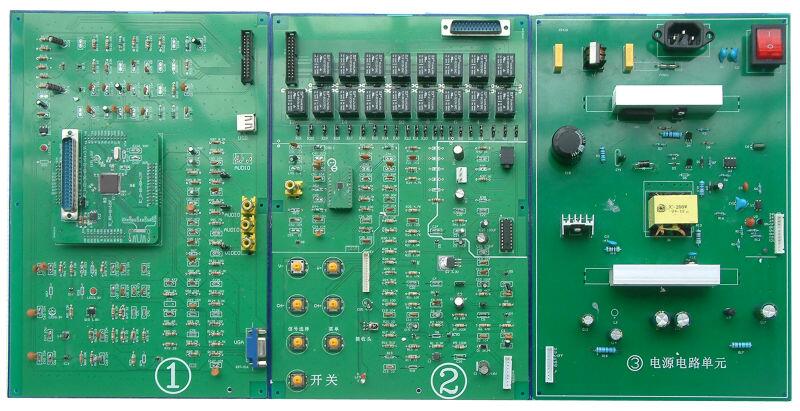

（解剖后實驗電路板圖片）
三、技術參數及配置：
1.彩色信號發生器、
1）彩色電視信號發生器：采用大規?？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐?。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K。
2）顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
2.考核實訓模塊、元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便 可完成：
1）液晶電視工作原理的實驗
2）整機各電路進行實訓
3）考核故障點17個手動考核故障點、智能考核器故障設置開關有24個故障點
4）設置有示波器信號測試方便、設有測試針測試點。
（選配：配置上網絡虛擬器，參數如下：）
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、參數：
1）雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路 帶寬：20MHZ分辨率：8位 電壓范圍：-10~+10V
存貯深度：64K
2）頻譜分折儀；
3）數字三用表，可測電阻、電流、電壓等；
數字IO口 通道數：8路IO 輸入電平：TTL 輸出電平：TTL
電流驅動：20mA/通道
3.液晶電視機屏32寸：對比度：400：1； 分辨率：1920×1080；反應時間：<16 ms；屏幕亮度：500cd/㎡；視角：178度；制式：NTSC/PAL/SECAM；信號輸入：射頻48MHz-470MHz；
4.號實訓模塊（總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、UBS插口、高清接口等功能、實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
5.號實訓模塊：待機開機電源控制、伴音電路、高頻頭電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
6.號實訓模塊：穩壓電源電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
7.實訓考核裝置參數：
實訓臺 鐵質型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。、交流電源：220V 50Hz（帶有過流保護）、設有兩個大抽屜，丙＝兩個柜子用于存放工具，鐵質雙層亞光密紋噴塑藍白色結構。
1）輸入電源：單相三線制AC220V±10% 50HZ
2）工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3）整機容量：＜300VA
4）安全保護：動作電流≤30mA、動作時間≤0.1s
5）外形尺寸：150cm×68cm×145c
8.使用說明書：提供液晶電視詳細工作原理圖、電路圖與實訓裝置一一對。
四、實驗考核項目：
1、整機不工作整流橋故障實訓考核
2、整流濾波450V電路故障考核
3、電源光耦電路實訓考核
4、電源濾波電路故障實訓考核
5、無12V整機不工作故障實訓考核
6、背光源故障實訓考核
7、侍機5V穩壓電路故障實訓考核
8、待機3.3V穩壓電路故障實訓考核
9、CPU核電源1.2V電路故障實訓考核
10、CPU供電電路1.8V故障實訓考核
11、CPU振蕩電路故障實訓考核
12、儲存器電路故障實訓考核（1）
13、儲存器電路故障實訓考核（2）
14、視頻輸入電路故障實訓考核
15、音頻輸入電路故障實訓考核
16、USB電路故障實訓考核
17、靜音電路故障實訓考核
18、高頻頭電路故障實訓考核（1）
19、高頻頭電路故障實訓考核（2）
20、高頻頭供電故障實訓考核
21、高頻頭電容漏電實訓考核
22、高頻頭集成損壞故障實訓考核
23、遙控接收電路故障實訓考核
24、按鍵電路故障實訓考核
25、伴音電路故障實訓考核（1）
26、音量控制電路故障實訓考核
27、伴音電路集成損壞實訓考核
28、伴音供電路故障實訓考核
29、揚聲器輸出電路實訓考核
30、背光源亮有聲無圖實訓考核
五、實訓臺配置（每臺配置）
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 實訓臺 | 臺 | 1 |
|
2 | 電烙鐵 | 個 | 1 |
|
3 | 數字萬用表 | 臺 | 1 |
|
4 | 真空吸附筆 | 臺 | 1 |
|
5 | 連接測試線 | 套 | 1 |
|
6 | 實訓指導書 | 套 | 1 |
|
7 | 總線控制、音頻處理、功能切換、屏驅動數據信號實驗板 | 套 | 1 | 300mmx200 |
8 | 待機開機電源控制、伴音電路、高頻頭電路，實訓模塊 | 套 | 1 | 300mmx200 |
9 | 穩壓電源電路，實訓板 | 套 | 1 | 300mmx200 |
10 | 電源線 | 根 | 1 |
|
11 | 裝置連接線 | 套 | 3 |
|
12 | 學生凳子 | 個 | 2 |
|
13 | 詳細的電路板線路圖 | 份 | 1 |
|
14 | 指導書 | 本 | 1 |
|
