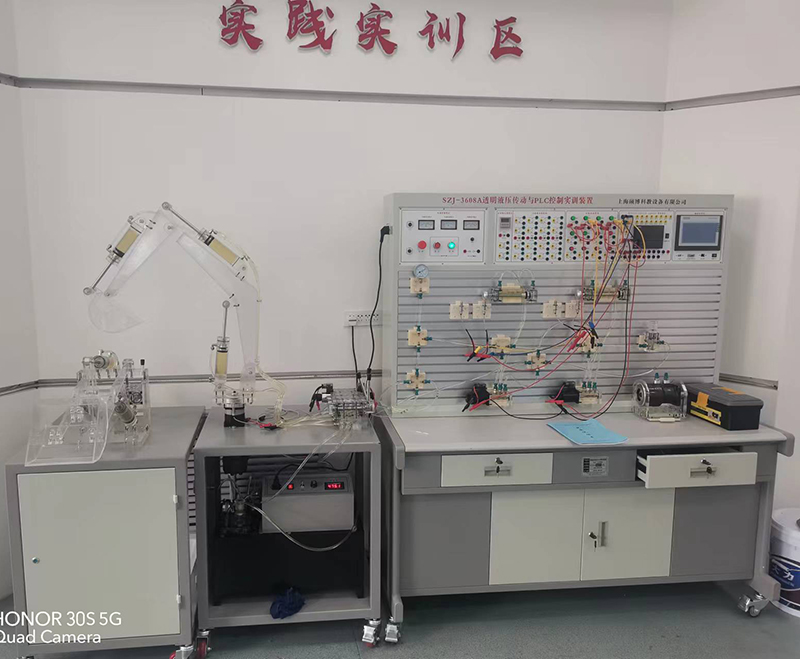

SBYY-19B透明液壓傳動與挖掘機PLC控制實訓裝置

一、概述

透明液壓傳動與挖掘機PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解電、液、手動各自具有的特點、特色、及優缺點等。

二、主要技術參數

1、電源：AC220V允差±l0%，50Hz；

2、直流電源輸入AC220V  輸出DC24V/3A

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×700mm×1750mm

6、液壓泵站：

（1）系統額定壓力0.8MPa；

（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：型號CB-B6，額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。

（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；

7、液壓元件：采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

10、電器控制單元：

（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用西門子S7-200SMART CPU SR40，24路輸入／12路輸出。

（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時間繼電器模塊等。

11、電磁換向閥：DC24V  .吸力3mpa

三、主要特點

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

四、透明液壓PLC控制基本實訓回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

22、用單向閥的保壓回路。

23、用換向閥的保壓回路。

24、PLC編程軟件學習和使用

25、PLC與計算機的通訊，在線調試、監控

26、PLC控制的液壓基本回路實訓（優化控制）

五、PLC可編程控制器具備以太網通訊功能。

模塊滿足以下要求：S7-200 SMART 700IE V3；7英寸觸摸寬屏；標準型CPU；24V電壓；插拔式（SIMATIC 存儲卡）最大值 32 Gbyte。可編程序控制器（PLC）電氣控制實驗、機電液一體控制實驗滿足以下要求：

（1）PLC的指令編程，梯形圖編程的學習

（2）PLC編程軟件的學習及使用

（3）PLC與計算機的通訊，在線調試、監控

（4）PLC對液壓傳動控制的優化

六、透明液壓實訓裝置清單

透明挖掘機實訓臺

一、透明挖掘機實訓臺主要參數:

1.透明挖掘機實訓臺外型尺寸：1000mm×500mm×1500mm(展開尺寸)

2.透明挖掘機實訓臺主要組成:

實訓臺主要由底柜,透明大臂,透明斗桿,透明挖斗(紅色),透明油缸,透明集成閥島,透明手動換向閥,透明電磁閥,旋缸馬達,減速器等成

3.工作額定壓力：1.0mpa

二、透明挖掘機實訓臺特點：

透明挖掘機液壓試驗臺可模擬真實挖掘機的挖掘作業動作:挖斗大臂升起－斗桿縮回－挖斗-旋轉-大臂下降－斗桿伸出－開斗等挖掘 ,卸料等各種動作?？蓤?zhí)行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。

三、主要功能：

1、液壓傳動各部件及工作原理觀摩、拆裝實訓；

2、液壓控制系統原理學習與分析；

3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；

4、回轉作業，動臂提升同時平臺回轉；

5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；

6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；

五、透明挖掘機實訓裝置清單
