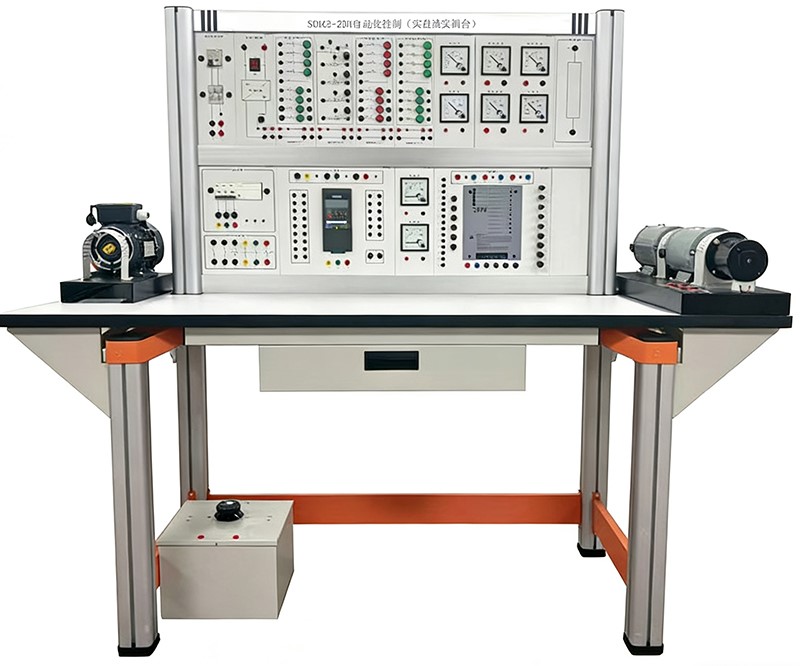

SBDG3-ZDH自動化控制（交直流實訓臺）
1.實訓桌
自動化控制（交直流實訓臺）采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個凹字形鋁壓成型構件聯接，臺面高度約780mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。凹字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級。
2.實訓臺架
提供臺架采用鋁合金抽拉結構，2層可方便模塊的懸掛和替換。整體尺寸不大于1600*710*1550。
3.配套模塊描述如下：
(1)帶鎖開關量輸入模塊
提供開關量信號的輸入，含8路帶鎖的信號輸入。
開關量輸入模塊由4個按鈕，公共端公共端和4個按鈕四組獨立公共端端組成（其中按鈕7、8可輸入220V電壓）。開關量輸入模塊中的自鎖按鈕為帶燈按鈕，當按鈕觸點狀態為閉合時，按鈕自身帶燈會亮（其中按鈕8為常閉觸點）。
(2)自復位開關量輸入模塊
由4個按鈕，公共端公共端和4個按鈕四組獨立公共端端組成（其中按鈕7、8可輸入220V電壓）。提供開關量信號的輸入。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(3)開關量輸出模塊
提供開關量信號的輸出顯示。
由4個指示燈，公共端為公共端和4個指示燈四組獨立公共端端組成。供電電源為直流24V。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(4)單相電源模塊
為實訓臺提供單相交流電源。
單相電源模塊將單相電源開關與保險絲集成在同一模塊上，更大的保證了實訓臺設備的安全。
(5)直流電源模塊
提供實訓臺中各功能模塊所需的直流24V電源。
接通電源開關后，模塊有直流24V輸出（指示燈亮）。
模塊下方的24V、0V為模塊輸出電源，可通過短接橋或?qū)嵱?xùn)電纜供各功能模塊使用。
(6)2指針顯示模塊
測量實訓臺中相應模擬量的值。
指針顯示模塊由2個電流表組成（量程均為0～20mA）。
模塊中數字表部分的紅色端子為輸入的正端，黑色端子為輸入負端。
(7)電位器模塊
為提供實訓項目中所需要的電壓給定。
電位器模塊由四組電位器及鈕子開關組成，該鈕子開關可在實訓過程中對可逆/不可逆兩者之間進行轉換。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(8)4指針顯示模塊
采用指針表測量實訓臺中相應模擬量的值。
指針顯示模塊由1個直流電壓表（+/-250V）、2個直流電流表（+/-1A和+/-5A）和1個轉速表（+/-2000RPM）組成，可分別測試電樞電壓、電樞電流、勵磁電流和轉速。
(9)514C調速模塊
主要針對直流調速裝置設計，學員可以通過模塊面板上的端子進行線路的連接，同時通過操作面板對裝置進行參數的設定。模塊的L和N為交流單相220V的輸入電源端口，下方的為調速裝置的輸出端口，連接至電動機。為方便調節，部分調節旋鈕通過外接方式連接。
(10)三相電源模塊
為實訓臺提供三相交流電源。
三相電源模塊將三相電源開關與保險絲集成在同一模塊上，更大的保證了實訓臺設備的安全。
其中接觸器中的1L1-2T1、3L2-4T2、5L3-6T3為三路強電常開觸點，13NO-14NO為一路弱電常開觸點，21NC-22NC為一路弱電常閉觸點，A1、A2為控制線圈接觸器模塊正面除接線端子外各部分完全絕緣，具有很高的安全性。
(11)變頻器模塊
主要針對變頻器設計，學員可以通過模塊面板上的端子進行線路的連接，同時通過變頻器的BOP操作面板對變頻器進行參數的設定。
模塊的L1、L2、L3為交流三相380V的輸入電源端口，下方的U、V、W為變頻器的輸出端口，連接至電動機。變頻器主機型號：西門子G120C， 額定功率 3AC380-480V +10/-20% 47-63Hz 低過載：0.55kW，基于 150% 3s，110% 57s，100% 240s 高過載：0.37kW，基于 200% 3s，150% 57s，100% 240s 集成式 A 類濾波器 外部 24V I/O 接口： 6DI，2DO，1AI，1AO，1Mot_t Safe Torque Off，集成 現場總線：PROFINET-PN
（12）2指針顯示模塊2
測量實訓臺中相應模擬量的值。
指針顯示模塊由2個直流指針電壓表（量程為-60V～+60V和-10V～+10V）。
模塊中數字表部分的紅色端子為輸入的正端，黑色端子為輸入負端。
①變阻箱模塊：由一個變阻器構成
②直流機組：?jiǎn)纬鲚S電機+雙出軸電機+測速發電機。
③交流機組
