SBEV-2型電工電子基礎積木實驗箱

一、設備概述

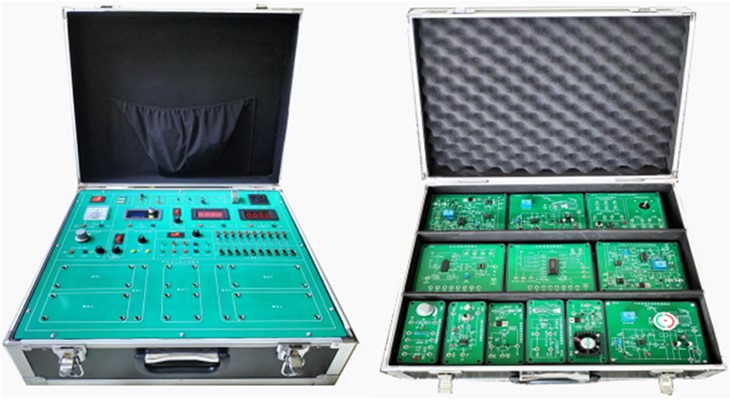

電工電子基礎積木實驗箱適用于當前汽車先進電氣系統的基礎電路的實訓，實驗箱主要由汽車電工電子實驗箱及電子電路實訓模塊收納箱組成。實訓模塊可便捷快速安裝到實驗箱上進行項目實訓，實訓模塊上面布置了電路圖和端子，利用疊插導線將不同的實訓模塊進行連接，形成各種電路，可以在端子處進行參數等的測量；主要是學生按照原理圖單元連接好后進行調試與運行，用萬用表檢測相關參數；加強了學員對電工電子理論知識和技能培訓，具備各類職業學校的教學培訓、實操考核、技能鑒定使用功能。

實驗箱上設有數字電壓表、數字電流表、邏輯電平開關及顯示模塊，PWM信號發生器，直流微安表，220V電源插座，提供正負12V、正負5V直流電源，1.2~35V可調直流電源，15V交流電源等。

二、技術性能

1.工作電源：?jiǎn)蜗嗳€制  AC220V±5%　50HZ

2.安全保護：過流保護，短路保護等

3. 產品尺寸：≥460*425*150mm

4.額定功率：≤0.5KW

5.環境溫度：-10～50℃

6.相對溫度：≤85%

三、實驗?zāi)K

電工電子實驗?zāi)K由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*124mm，124mm*146mm等規格。

配套實驗?zāi)K其中包括：電路元件的伏安特性測試模塊；線性運放電路模塊；集成功率放大電路模塊；555定時器應用模塊；D/A轉換電路模塊；A/D轉換電路模塊；空調電子扇控制模塊；步進電機驅動電路模塊；點火控制模塊；水溫傳感器電阻檢測模塊；車速傳感器測試模塊；AX5 12V直流恒壓源；數字邏輯電路1塊等。

四、實驗箱功能介紹

1. 電工電子箱認識實驗

2. 電路元件的伏安特性測繪

3. 歐姆定律實驗

4. 整流、濾波電路的測試

5. 集成運放的線性運算電路（反向比例運算電路、同向比例運算電路、反向加法運算電路）

6. 音箱集成功率放大器

7. 555定時器的應用--多諧振蕩器

8. 與門，非門，或門等基本門電路的測量

9. D/A轉換電路

10. A/D轉換電路

11. 空調電子扇控制模塊

12. 步進電機控制模塊

13. 水溫傳感器

14. 車速傳感器及測速電路

15. 電阻、電容、三極管、穩壓管的檢測
