SBDLWD-CSMK電工故障診斷實訓平臺
一、概述
電工故障診斷實訓平臺,電工故障診斷實訓設備為滿足員工日常技能培訓需求，持續提升員工專業能力與實操水平，同時為參與電工技能競賽的人員搭建專業化訓練及能力測評平臺，強化賽前實訓與考核檢驗，保障培訓與競賽備戰工作有序開展。

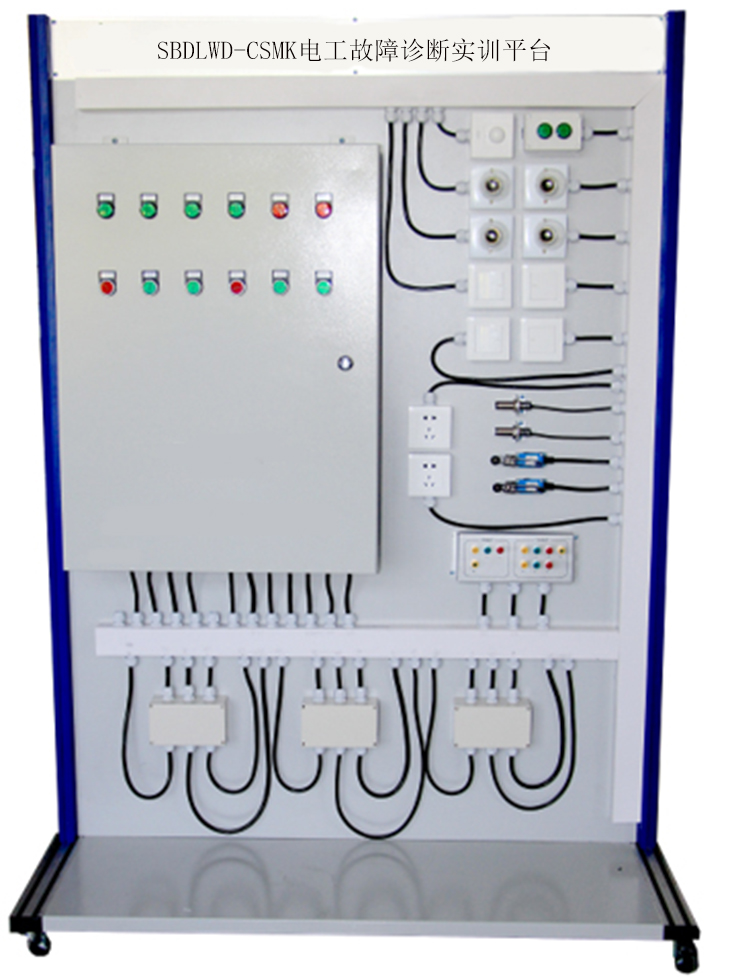

圖片僅供參考，以實際設備為準
電工故障診斷實訓平臺,電工故障診斷實訓設備采用鈑金底板、鋁合金立柱及木板組合而成，底板上帶有腳輪，方便設備移動，配電箱固定在木板上，其它指示燈、白熾燈、控制開關、插座、行程開關、電機接線盒等通過固定盒固定在木板上，通過電纜與配電箱進行連接，線槽內放置快速接線端子，可通過此端子進行設置故障。
二、故障診斷設備基本功能：
"故障排除應用系統"是包含照明控制、供電電路和電機控制等組成，通過不同電壓的組合完成故障的排除功能；設備的電壓等級包含兩部分，一部分為高壓AC380V交流電、另一部分為低壓DC24直流電。在設備檢測故障時，控制電路部分可接入24V供電后檢查，主電路部分在無需接通電源條件下檢查。
三、技術參數要求
故障設置中可包含高接地電阻故障、低絕緣電阻故障、極性錯誤故障、參數設置故障等。其它的故障類型包含定時器設置不正確、過載設置不正確、短路故障、開路故障、連接處高電阻、相互連接（線路交叉）、極性錯誤、外觀不整等。故障測試模塊根據設置的故障點來檢測故障的類型與故障點所在的區域。
四、可完成實訓
1.高接地電阻故障設置與排除
2.低絕緣電阻故障設置與排除
3.參數設置故障設置與排除
4.過載故障設置與排除
5.短路故障設置與排除
6.開路故障設置與排除
7.線路交叉故障設置與排除
五、故障考核模塊配置清單（1套）
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | 工業配電箱 | 800mm×600mm×230mm | 1 | 個 |
2 | 斷路器 | DZ47-60 C型 3P 25A | 1 | 只 |
3 | 斷路器 | DZ47-60 C型 3P 10A | 1 | 只 |
4 | 斷路器 | DZ47-60 C型 3P 10A | 1 | 只 |
5 | 斷路器 | DZ47-60 C型 1P 10A | 1 | 只 |
6 | 斷路器 | DZ47LE-60 C型 1P+N 20A | 1 | 只 |
7 | 斷路器 | DZ47sLE-60 C型 1P+N 20A | 1 | 只 |
8 | 斷路器 | DZ47sLE-60 C型 1P 6A | 1 | 只 |
9 | 斷路器 | DZ47sLE-60 C型2P 6A | 1 | 只 |
10 | 接觸器 | CJX1-09/22Z DC24V | 5 | 只 |
11 | 熱繼電器 | JRS1D-25/Z 0.63-1A | 3 | 只 |
12 | 熱繼電器 | JRS1D-25/Z 0.4-0.63A | 1 | 只 |
13 | 熱繼電器座 | 同上配套使用 | 4 | 只 |
14 | 單聯單控 | 86型 AC220V | 2 | 只 |
15 | 單聯雙控 | 86型 AC220V | 2 | 只 |
16 | 移動探測器 | TCZ3900 AC220V 86型 | 1 | 只 |
17 | 白熾燈 | AC220V 25W小燈泡 | 4 | 只 |
18 | 5孔插座 | 86型 AC220V | 2 | 只 |
19 | DC24V開關電源 | DC24V 3A | 1 | 只 |
20 | 按鈕 | φ22 紅色 自復位 | 2 | 只 |
21 | 按鈕 | φ22 綠色 自復位 | 4 | 只 |
22 | 行程開關 | LXJM1-8108 德力西 | 2 | 只 |
23 | 指示燈 | DC24V 綠色 φ22 | 4 | 只 |
24 | 光電式傳感器 | 外徑18 PNP DC24V BR100-DDT-P | 2 | 只 |
25 | 時間繼電器 | 通電延時 DC24V NTE8-10B正泰 | 2 | 只 |
26 | 中間繼電器 | DC24V LY4N-J 4開4閉 歐姆龍 | 2 | 只 |
27 | 中間繼電器座 | PTF14A-E 歐姆龍 | 2 | 只 |
28 | 指示燈 | φ22 DC24V 紅色 | 2 | 只 |
29 | 指示燈 | φ22 DC24V 綠色 | 2 | 只 |
30 | 86型明盒 | 明裝 | 11 | 只 |
31 | 按鈕盒 | JL-BX2-22 | 1 | 只 |
32 | 分線盒 |
| 3 | 只 |
33 | 螺口燈座 | 86型 E27 | 4 | 只 |
34 | 接線端子 | 龍牌 FJ1-2.5 | 40 | 只 |
35 | 雙色 | 龍牌 FJ1-2.5 | 3 | 只 |
36 | 擋板 | 龍牌與上端子型號配套使用 | 3 | 只 |
37 | 白條 | 龍牌與上端子型號配套使用 | 8 | 條 |
38 | 接線端子 | 龍牌 FJ1-6 | 4 | 個 |
39 | 雙色 | 龍牌 FJ1-6 | 1 | 個 |
40 | 擋板 | 龍牌與上端子型號配套使用 | 1 | 個 |
41 | 白條 | 龍牌與上端子型號配套使用 | 1 | 條 |
42 | 堵頭 |
| 8 | 個 |
43 | 導軌 | 35mm 鋁制 1米/根 | 2 | 根 |
44 | 行線槽 | 4050 2米/根 | 2 | 根 |
45 | 行線槽 | 3030 2米/根 | 1 | 根 |
46 | PVC線槽 | 60×40，2米/根 加厚 | 3 | 根 |
47 | PVC線槽封堵 | 60×40，與上面線槽配套使用 | 3 | 個 |
48 | 多股軟導線 | 1×1.5mm2，黑色， | 50 | 米 |
49 | 多股軟導線 | 1×0.75mm2，藍色、紅色，各100米 | 50 | 米 |
50 | 多股軟導線 | 1×2.5mm2，藍色、黑色，各10米 | 20 | 米 |
51 | 多股軟導線 | 1×1.5mm2，雙色， | 10 | 米 |
52 | 電纜 | 3×1mm2，帶接地，黑灰色 | 20 | 米 |
53 | 電纜 | 4×1mm2，黑灰色 | 20 | 米 |
54 | 電纜 | 5×1mm2，黑灰色 | 20 | 米 |
55 | 電纜 | 6×1mm2，黑灰色 | 20 | 米 |
56 | 自鎖尼龍?jiān)鷰?/span> | 黑色4*300 | 1 | 包 |
57 | 防水接頭 | PG13 | 110 | 個 |
58 | 電纜固定件 | 中間固定孔為3mm，最好是黑色 | 25 | 個 |
59 | 電動機端子支架 | 折彎件 | 1 | 個 |
60 | 2路連接器 | WAGO，222-412 | 30 | 只 |
61 | 地排 |
| 1 | 套 |
62 | 三芯電纜線 | 3×2.5mm2，帶接地，黑灰色 | 5 | 米 |
63 | 三孔插頭 | 國標 | 1 | 個 |
