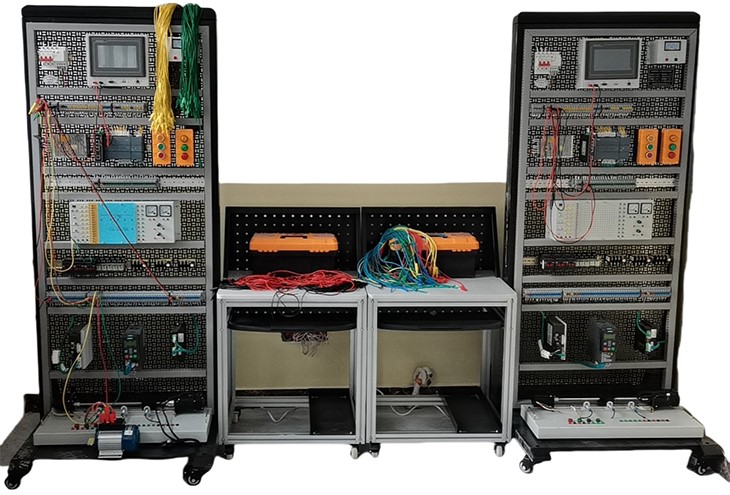

PLC控制實訓平臺

一、設備整體要求

（1）設備要求采用模塊化設計組合式運用的設計理念，包含PLC控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、電動拖動技術等培訓及鑒定內容。

（2）為確保所投設備穩定性及安全性，同時滿足學校教學所需，要求所投設備的外觀檢查、結構檢查、電源電壓適應性、接線、電源輸出、停止、急停、接線點、保護功能等方面須全部符合要求。

二、設備技術參數要求

（1）工作電源AC380V±10％50Hz，額定功率≤1.5kW。

（2）設備尺寸：≥800mm×800mm×1940mm（長×寬×高）。

（3）安全保護功能：漏電保護、過流保護、短路保護、接地保護。

（4）提供與桌面尺寸相符的防靜電膠墊。

三、設備功能要求

（1）設備要求以網孔架為基礎實訓單元，仿真企業真實環境，可開展教學實訓。

（2）設備要求采用單/雙面實訓方式，至少由電源模塊、PLC與擴展模塊，運動控制模塊、人機交互模塊、氣動控制模塊、傳感器模塊、電氣元件套件以及實訓配件包組成。

臺

1

2

PLC主機1

PLC主機系統一：
（1）通信功能：CPU支持以太網通信，支持PROFINET通信，兼容工業主流通信；
（2）I/O接口：≥14xDI 24VDC；≥10xDO 24VDC；

（3）供電電源：DC20.4-28.8V；
（4）工作溫度：0~60℃，適配實訓機房環境5%；

臺

1

3

PLC主機2

PLC主機系統二：
（1）I/O點數：輸入16點、晶體管輸出16點，總32點，DC24V漏型輸入；
（2）運算性能：0.034μs /條，支持浮點運算，內置4軸高速脈沖輸出（100kHz）；
（3）存儲容量：程序存儲器64k步，數據寄存器80k字，可搭載485 通訊；
（4）供電規格：AC100~240V交流供電，內置DC24V傳感器電源（400mA）；

臺

1

4

擴展模塊

擴展模塊一：
（1）I/O配置：8入8出，數字量輸入支持DC24V，響應時間≤1ms；
（2）輸出類型：晶體管，額定電流0.5A/點；
（3）安裝方式：標準35mm導軌式安裝，接線方式為彈簧式端子，便于布線調試。

個

1

擴展模塊二：
（1）I/O 配置：DC24V 漏型輸入 8 點、繼電器輸出 8 點；
（2）輸出特性：繼電器觸點負載 AC250V/2A，適用于電磁閥、接觸器等開關負載；
（3）供電需求：由 PLC 主機總線供電，無需額外外部供電，占用1個擴展槽位；
（4）接線規格：端子排可拆卸，支持 0.3~1.5mm2線纜，防護等級 IP20；

個

1

5

運動控制

變頻器
（1）電機標準-IEC，相位數-3AC；
（2）電源電壓-400V，電源頻率-50HZ，額定功率（IEC）-0.55KW，額定功率（NEC）-0.00hp；

（3）防護等級-IP20/UL open type；

個

1

基本操作面
（1）可讀取轉速、電流、故障代碼，修改速度、增益、點位等伺服參數；
（2）支持本地手動點動運行，無需上位機即可調試電機；
（3）具備參數復制、恢復出廠、故障復位快捷操作功能；

臺

1

伺服驅動器：
（1）額定功率 0.1kW，單相 AC220V 供電，適配同功率無抱閘伺服電機；
（2）支持脈沖、模擬量、Modbus 多種控制指令；
（3）內置速度、位置、扭矩三種基礎控制模式；
（4）支持電子齒輪比、軟啟停加減速；
（5）自帶過流、過壓、過載、編碼器斷線多重保護功能；

臺

1

伺服電機
（1）額定功率 0.1kW，單相 220V 適配，無電磁制動結構；
（2）增量式編碼器反饋，實現閉環位置控制；

臺

1

開環式步進驅動器
（1）脈沖方向信號輸入，無需編碼器，開環驅動步進電機運轉；
（2）DC 直流供電，具備過流、短路硬件保護；
（3）支持脫機信號，可臨時鎖軸或釋放電機軸；

臺

1

步進電機:
（1）兩相步進結構，匹配通用開環步進驅動器使用；
（2）停機無通電時具備一定自鎖力；

臺

1

6

人機交互

液晶屏觸摸屏
（1）觸摸屏≥7"TFT，分辨率≥800×480；
（2）處理器≥Cortex-A7多核800MHz，四線電阻式；
（3）存儲設備≥128M NAND Flash；
（4）電源：DC24V/30W；
（5）預裝MCGS組態軟件；

臺

1

工業交換機
（1）最多支持3個工業以太網的其他參與者帶10/100Mbit/s非管理型交換機；
（2）提供4個RJ45接口非管理接口；
（3）外部提供24V DC電源，帶LED診斷功能。

臺

1

7

氣動控制

氣動控制模塊包含：

（1）DC24V電磁閥（含底座）5套；

（2）不銹鋼消聲器2個；

（3）不銹鋼堵頭3個；

（4）螺紋彎頭1個；

（5）氣動快插直通接頭（規格：外徑約4mm，2分螺紋）10個；

（6）氣動快插直通接頭（規格：外徑約4mm，M5內螺紋）4個；

（7）氣動快插直通接頭（規格：接管的外徑是6毫米，螺紋規格是1/4英寸）1個；

（8）節流閥（規格：適用氣管外徑為4mm，螺紋規格為M5）4個；

（9）PU氣管（規格：外4mm內2.5mm）8米藍色；

（10）PU氣管（規格：外4mm內2.5mm）8米橙色；

（11）PU氣管（規格：外4mm內2.5mm）8米透明色；

（12）550W純銅電機9L空壓機1臺；

（13）缸徑12mm行程100mm   SCB尾部安裝雙耳環氣缸（PB氣缸安裝支架及相應PIN與I接頭）2套；（14）Φ16端臺型手指氣缸2個。

套

1

8

傳感器單元

傳感器模塊包含：

（1）磁性開關（3米線）6個；

（2）電感式直流三線NPN常開接近開關1個；

（3）電感式直流三線PNP常開接近開關1個；

（4）電容式直流三線NPN常開接近開關1個；

（5）電容式直流三線PNP常開接近開關1個；

（6）漫反射光電NPN常開常閉開關1個；

（7）漫反射光電PNP常開常閉開關1個；

（8）光纖傳感器（配反射M6一米線，NPN輸出）1個；

（9）光纖傳感器（配反射M6一米線，PNP輸出）1個；

（10）接近開關光電開關L型安裝支架（不銹鋼M12支架L型）2個；

（11）接近開關光電開關L型安裝支架（不銹鋼M18支架L型）1個；

（12）磁性開關固定綁帶4個。

套

1

9

電氣元件

電氣元件套件包含：

（1）漏電保護空氣開關（3P+N 63A）1個；

（2）3P熔斷器1個；

（3）32A熔斷體3個；

（4）220V交流接觸器4個；

（5）交流接觸器輔助觸頭（2個常開加2個常閉）4個；

（6）NR2-25/Z 1.25-2A熱保護繼電器4個；

（7）熱繼電器底座4個；

（8）8腳24V中間繼電器（帶燈+底座）4套；

（9）急停按鈕（支持一常開一常閉）紅色1個；

（10）旋鈕開關（自鎖兩檔一開一閉）黑色2個；

（11）24V自復位按鈕帶燈（一常開一常閉紅、黃、藍、綠、白）各1個；

（12）AC/DC 24V指示燈（紅、黃、藍、綠）各1個；

（13）AC220V指示燈（紅、黃、藍、綠）各1個；

（14）AC/DC 24V蜂鳴器紅色1個；

（15）8孔雙排220×145×80mm鑄鋁按鈕盒1個；

（16）5孔單排250×80×56mm鑄鋁按鈕盒1個；

（17）4孔單排175×80×56mm鑄鋁按鈕盒1個；

（18）行程開關2個；

（19）24V 10A開關電源1個；

（20）端子排50個；

（21）端板1個；

（22）固定式橋接件1個；

（23）終端固定件2個。

套

1

10

其他

（1）導軌：316不銹鋼，M4孔，外寬35mm，若干（1臺設備）；用于安裝所有電器元件。

（2）行線槽：≥30×25/PVC，若干（1臺設備）；滿足導線布線工藝。

（3）電源線：三相五線制插頭+RVV2.5mm2電纜線，1根5米；設備供電。

（4）地線排：≥2×15（7位），2個。

套

1

11

PLC實訓配件包

包含PLC編程電纜、通信線、電機連接線、傳感器信號線、氣動管路、工具套裝（螺絲刀、剝線鉗、萬用表等）、電源適配器等實訓所需配件。

套

1

12

PLC操作臺

推車式PLC操作臺

（1）規格≥580*450*960mm，框架采用標準30*30+30*60全陽極氧化工業鋁型材組合而成；

（2）安裝孔位裝有鋁合金專用塑料保護蓋，美觀大方，防止人體撞傷。

套

1
