SBDGDZ-01A電路與電子系統綜合實訓平臺
電路與電子系統綜合實訓平臺，適合開設電類相關專業、重視實踐教學的院校，職業院校（高職、中職、技校）：適合電氣自動化、電子信息、機電一體化、新能源裝備等專業，滿足《電工基礎》《模擬/數字電子技術》等課程實訓與技能考證需求，是實訓基地建設常用設備。
電路與電子系統綜合實訓裝置應用型本科院校：適合電氣工程、電子信息工程、通信工程、自動化等專業，支撐課程設計、工程訓練、創新實踐及學科競賽備賽。

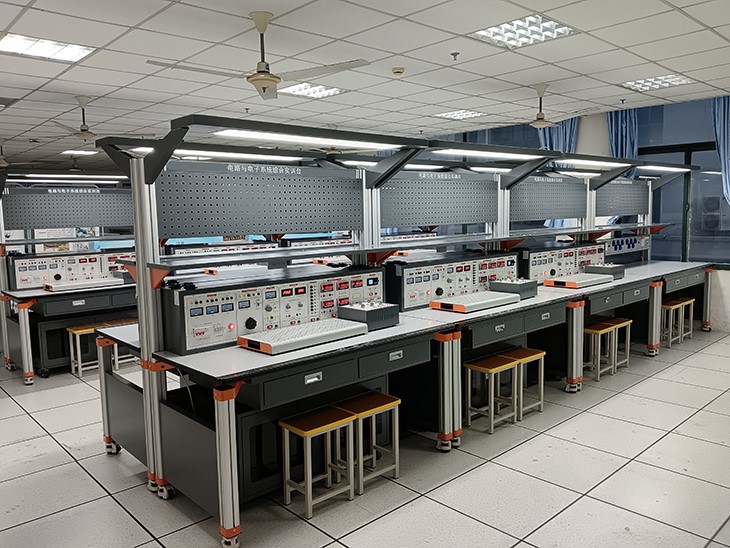

一、工作臺（含電腦桌）
規格為1600（長）*700（寬）*2000（高）（±5%），配置一個抽屜。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。與實訓屏、儀器架、電源控制箱組成一個完整的實訓臺，頂部配置燈架，實訓桌下面設有電腦主機放置位置，電腦顯示屏安裝在桌子側面的型材上。桌面放置有磁吸式實訓基座，與透明實訓模塊配套完成實訓。
二、實訓模塊
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在"磁吸式實訓基座"任意組合實訓線路，以完成不同的實訓項目等。
三、實訓屏
（一）系統的供電與安全需求
1. 工作電源：三相五線 AC 380V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 整機功耗：≤1.0KW
4. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。強電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，高壓電源采用安全隔離變壓器輸出。
設備基本配置及功能
（二）總電源電路
1.提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。
2.提供三相0-450V交流電源一組，電源輸出處設有3只交流電壓表，用于監測輸出電源，電壓的輸出通過安全護套插座輸出。
（三）交直流可調電源與低壓交流電源
1.提供0-220V直流可調電源一組，同時提供直流0-250V指針式電壓表1只。
2.低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。
（四）直流電源模塊
1.提供1路輸出電壓為0～30V直流可調電源，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出處有2A電流表、30V電壓表輸出指示。
2.固定直流電源包括±24V、±15V、±12V及±5V等八檔電源，帶有短路保護措施。
（五）多量程智能數字電壓/電流表
1.智能數字直流電壓表1只
測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★2.智能數字直流電流表1只
測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★3. 智能數字交流電流表1只
測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★4. 智能數字交流電壓表1只
測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5.智能功率、功率因數表1只
功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（六）精密可調電阻箱
1.提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。
2.提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。
3.提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。
4.提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。
四、實訓連接導線需求
電工類4mm絕緣護套導線1套，電子類2mm燈籠頭導線1套。
五、PCB電子焊接套件（至少需包括但不限于如下6種PCB焊接套件）
1.單相整流濾波電路（直流12V電源）焊接與調試
2.BT33觸發晶閘管調光燈電路焊接與調試
3.LM317直流可調電源電路焊接與調試
4.多路搶答器焊接與調試
5.閃光燈的焊接與調試
6.音樂門鈴電路的焊接與調試
六、電子創新實訓箱
需采用鋁合金箱體，方便攜帶和收藏，內含鋰電池供電單元，提供外接充電接口，電源輸出：提供直流電源輸出：固定電源+12V，-12V,+5V，-5V；設有短路保護自動恢復功能；信號源（函數發生器）：幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；提供正負輸出單次脈沖（脈沖信號發生器）：提供正負脈沖輸出，每按一次輸出一個正負脈沖；提供三態邏輯測試筆：可測量和顯示TTL電平的高電平、低電平和高阻態；提供彈簧式接線端子2P/3P若干個，用于安裝阻容、三極管等電子元器件，對應接線端子引出對應的接線柱方便電路的可靠連接；提供8P、16P自鎖緊IC插座若干，對應引腳引至接線柱上。
七、常用電工工具
需包含吸錫器、斜口鉗、螺絲刀、鑷子、電烙鐵（帶架）等。
八、儀器配置
1.數字示波器
（1）帶寬不低于100MHz，雙通道同時打開時每通道最高實時采樣率不低于1GSa/s
（2）2個模擬通道；
（3）存儲深度：64kpts；
（4）波形捕獲率高達：8,000 wfms/s；
（5）時基范圍：2ns/div～50s/div，時基模式Y(jié)-T、X-Y、Roll；
（6）垂直檔位:1 mV/div～ 20 V/div；
（7）觸發類型標配：邊沿觸發、脈寬觸發、斜率觸發、視頻觸發；
（8）交替模式，每通道時基獨立可調
（9）測量模式:追蹤，手動，自動，可測量34種參數，同時顯示5種；
（10）存儲：設置20組設置(內部)、200組設置(U盤)，波形20組波形(內部)、普通/深存儲200組波形(U盤)、深存儲CSV(U盤)，位圖，支持一鍵拷屏至U盤；
（11）頻率計硬件：6位頻率計；
（12）數學運算：加，減，乘，除，F(xiàn)FT；
（13）數字濾波：低通、高通、帶通、帶阻；
（14）多種校準信號輸出：10Hz、100Hz、1kHz(默認)、10kHz；
（15）7英寸TFT LCD，WVGA（800×480）；
（16）水平顯示16div；
（17）USB Host、USB Device、LAN(選配)
2.函數/任意波形發生器
（1）雙通道等性能最大輸出頻率 20 MHz ，最大輸出幅度 20 Vpp
（2）200MSa/s 采樣率， 16 bit 垂直分辨率
（3）輸出波形 ：Sine(正弦波), Square(方波), Ramp(斜波), Pulse(脈沖波), Noise(噪 聲), DC(直流), Arb(任意波)
（4）工作模式：輸出選通、持續、調制、頻率掃描
（5）方波最高頻率 10MHz ，抖動低
（6）頻率特性：正弦波 1μHz～20MHz 方波 1μHz～10MHz 脈沖波 1μHz～10MHz 斜波1μHz～400kHz 噪聲 40MHz 帶寬（-3dB）（典型值）
（7）分辨率：1μHz
（8）諧波失真:DC～1MHz:-60dBc,1MHz～10MHz: -55dBc，10MHz～40MHz:-50dBc
（9）基準頻率：初始精度 <30ppm;溫度穩定度 ±2ppm/°C，0°C～40°C;
3.數字萬用表
（1）交流電流0.01μA-20A，直流電流0.01μA-20A，直流電壓0.1mV-1000V，交流電壓0.001V-750V，電 阻0.1Ω-60MΩ，電容0.001nF-100mF，頻率9.999Hz-9.999MHz。
（2）二極管、通斷蜂鳴、三極管、大屏LCD 6000位顯示，真有效值測量，快速ADC/模數轉換器（3次/秒）全功能誤測保護，最大可承受1000V過電壓沖擊，并設置有過壓、過流報警提示，自動偵測保險絲熔斷報警裝置。大容量電容擴展量程，尤其是電容檔比較同類產品，≤100mF響應時間約12秒內。
（3）具有非接觸電壓測量（NCV)，頻率測量，火線識別測量，可最大測量交流750V/1KHz，直流1000V和20A的電壓和電流。測量高壓頻率10Hz～10KHz(5V～750V)，支持三極管測量NPN和PNP，屏幕背光，可以在陰暗條件下使用。
（4）電路設有自動省電功能，睡眠狀態下微功耗。
4.交流數字毫伏表
（1）測量范圍:電壓:30μV-300V,dB: -79 dB到+50 dB,dBm:-77 到 52 dBm,(OdB=1mV,600Ω)
（2）頻率范圍 5Hz~2MHz, 5Hz~2MHz:±4% ±8個字,50Hz±100KHz:±2.5%
（3）電壓測量誤差,50Hz~100KHz:1.5%±20字(1KHz級別)
（4）輸入阻抗,10MQ±10%，30pF
（5）量程分mV、V、dB、dBm任選
（6）通道CH1、CH2任選
（7）輸入AC電壓220V(110V可選)
九、實訓項目
（一）電路實訓
1.直流電路
（1）電路元件伏安特性的測繪
（2）電位、電壓的測定及電路電位圖的繪制
（3）基爾霍夫定律的驗證與應用
（4）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）
（5）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）
（6）戴維南定理/諾頓定理的驗證
（7）常用供電電路特點和電子電路最大功率輸出條件的研究
2.交流電路
（1）電阻電感串聯電路（日光燈電路）的分析與研究
（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
（5）R、L、C串聯諧振電路的
（6）三表法測量電路的等效參數
（7）三相四線制負載電壓，電流的測量
（8）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
（9）三相電路有功功率的測定
3.磁路自感、互感與變壓器
（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
（2）互感電路的研究
（3）單相變壓器特性的研究
4.電路暫態過程
（1）一階電路暫態過程的研究
（2）微分電路和積分電路及其應用（綜合應用項目）
（二）模擬電子實訓
1. 基礎實訓項目
（1）常用二極管的性能測試及應用
（2）雙極晶體管及場效管輸出特性的測定
（3）單管放大電路的研究
（4）兩極放大電路及負反饋放大電路的研究
（5）助聽器電路的調試（電子產品線路）（綜合應用）
（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
（7）三極管放大電路故障排除
（8）單相整流、濾波及穩壓電路的研究
（9）直流穩壓正、負電源電路的研究
（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
（11）OTL功率放大電路的故障排除
（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
（13）運算放大器基本運算電路
（14）對由運放器組成的積分運算電路、微分運算電路
（15）對由運放器組成的電壓比較器傳輸特性的研究
（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
（17）方波、三角波和鋸齒波發生器電路的研究與測試
（18）三角波、方波及正弦波發生器的制作競賽
（19）RC（文式橋式）正弦波振蕩器和制作與調試
（20）電容三點式LC正弦波發生器
（21）有源濾波電路的研究（高通，低通濾波器）
（22）直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（三）數字電子實訓包
1. 基礎實訓項目
（1）基本邏輯門電路功能測試
（2）優先編碼器功能測試
（3）二進制譯碼器和數據選擇器功能測試
（4）全加器和超前進位全加器功能測試
（5）數值比較器功能測試
（6）七段碼鎖存/譯碼/驅動器功能測試
（7）各類觸發器功能測試
（8）雙向移位寄存器功能測試
（9）二一五一十進制計數器功能測試
（10）二位十進制計數/譯碼/驅動/顯示電路
（11）可逆十進制計數電路功能測試
（12）N進制計數電路功能測試
（13）555定時器基本應用電路
（14）微分型單穩態觸發器
（15）集成單穩態觸發器及其應用
（16）集成施密特觸發器及其應用
