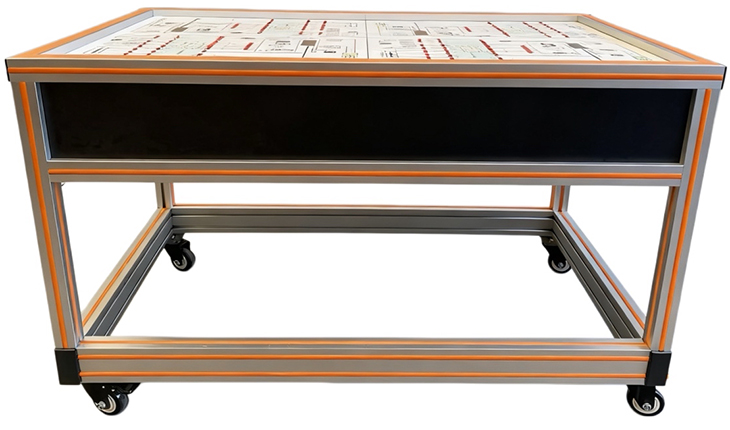

SBQC-XNY01新能源汽車學生終端系統檢測平臺（4工位）
一、產品概述
新能源汽車學生終端系統檢測平臺（4工位）專為新能源汽車技術、智能網聯汽車技術專業打造，是針對車載終端、整車控制器、車載顯示終端、車載電氣系統的集安裝調試、功能檢測、數據診斷、故障分析、維修考核于一體的多工位教學實訓設備，完全契合新能源汽車智能電控、車載終端運維、網聯系統檢修的現代職教教學與技能考核標準。
學生終端系統檢測平臺（4工位）與檢測平臺、教師終端連接使用。
多工位檢測終端采用臺式設計,測量端子與原車控制單元相對應，端子電壓與原車控制單元實時對應，方便學生用萬用表及示波器測量，以此來分析系統的工作原理及檢測方法。
二、功能要求：
1.系統測試面板上印刷有系統對應的插頭側與插座側雙測量端子，方便學生測量，面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級亞克利板，表面經特殊工藝噴涂底漆處理；
2.要求多工位檢測終端，與主設備信號同步傳送, 可供4組學員同時測量，掌握不同控制單元參數變化規律；
3.要求系統測量面板上面測量值與主臺架硬件測量值一致；
4.要求此檢測終端與主設備(故障設置與檢測連接平臺) 配套使用；
5.產品規格：1200×700×750mm（長*寬*高）;
6.工作電壓：DC12V;
7.檢測實訓臺面板框架采用2mm厚模具成型鋁合金框架結構；底架選用鋁合金型材制作，主材為40*40mm鋁合金型材；底部安裝3寸耐磨尼龍腳輪4件，移動靈活，同時2個腳輪帶自鎖裝置，可以隨時固定位置。
8.檢測終端（帶檢測端子及故障設置系統）包括：
①動力電池管理電控系統
②充電管理系統
③驅動電機控制系統
④車身電氣控制系統
⑤空調控制系統
⑥EPB系統
⑦交直流充電口系統。
