SBETZP-1型（兩面四組型）電子裝配實訓臺
電子裝配實訓臺（兩面四組型）是根據以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研發的產品。可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。

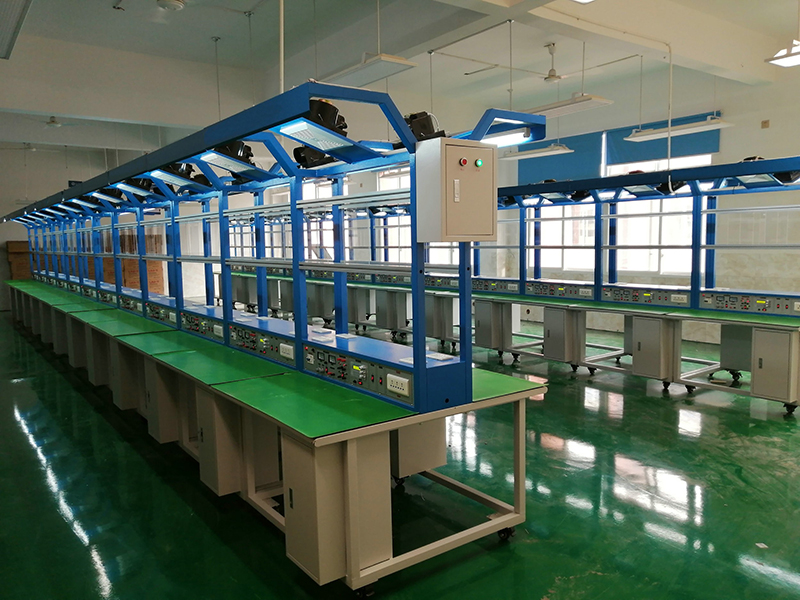

（圖片僅供參考、以實際配置為準）
一、裝置特點
1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。
2.提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。
3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。
4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：1600mm×1300mm×2000mm（四人座）
三、實訓的基本配置及功能
實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構，正反兩面資源相同。
（一）實訓臺
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2.正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，可為實訓掛箱、外配儀器設備提供工作電源；
3.框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有兩塊鋼制看板，可用來夾放相關實訓資料。
4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（三）實訓套件（2套/臺）
序號 | 實訓套件 | 能力目標 |
1 | 直流穩壓電源 | 掌握穩壓電源的工作原理，并學會電子電路的測試、檢修方法與技巧 |
2 | 全硅六管超外差式調幅收音機 | 熟悉集成電路調幅收音機的電路結構及工作原理 |
3 | OTL功率放大電路 | 掌握互補對稱式OTL功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法 |
4 | 多路搶答器 | 了解搶答器的工作原理，并進一步熟悉電子電路的裝配、調試、檢修方法 |
5 | 聲光雙控節電燈 | 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
6 | 門鎖防盜報警器 | 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
7 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
8 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
9 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
10 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
11 | LED數字鐘 | 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實訓調試方法 |
（五）實訓掛箱（兩組/臺）
3. 直流電源單元
每工位裝有單路程控直流穩壓電源（0-30V/2A，步長0.01V）連續可調，三位半數顯表指示電壓輸出值）、過流保護(OCP)
四、實訓項目
1.直流穩壓電源的焊接與調試
2.全硅六管超外差式調幅收音機焊接與調試
3.OTL功率放大電路的焊接與調試
4.多路搶答器的焊接與調試
5.聲光雙控節電燈的焊接與調試
6.門鎖防盜報警器的焊接與調試
7.光控音樂門鈴的焊接與調試
8.七彩循環裝飾燈控制器的焊接與調試
9.臺燈調光電路的焊接與調試
10.編碼電子鎖電路的焊接與調試
11.LED數字鐘的焊接與調試
