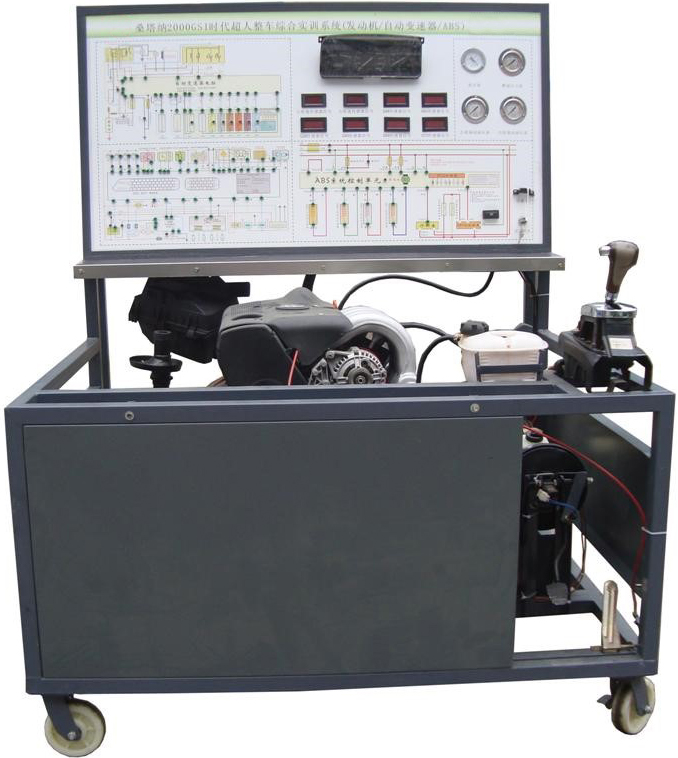

SBC-AJR整車電控綜合實訓臺

一、產品簡介

整車電控綜合實訓臺、本實訓系統以 翻新大眾AJR電控發動機、自動變速器、ABS、前懸架四大系統材料為基礎，四大系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車各系統結構與原理及工作過程。適用于各類型院校及培訓機構對汽車整車?yán)碚摵途S修實訓的實訓教學需要。電控實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、結構組成

電控發動機、01N自動變速器、Mark-2 ABS、前懸架四大系統總成、系統起動運行所有相關的原車附件、故障設置和排除系統、原車（包含發動機/變速器/ABS系統）電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、自動變速器掛檔機構、ABS制動系統踏板等。各系統控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、實訓指導書及臺架操作說明書。

各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置。

三、功能特點

1.汽車四大系統正常運行。

2.故障模擬系統可模擬實際運行工況，設置多種實車各系統常見故障。

3.指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。

4.檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；控制面板上繪有各系統UV平板彩色噴繪電路圖，學員可直觀對照電路圖和各系統實物，認識和分析各控制系統的工作原理與工作過程。

5.控制面板前方設置300mm檢測平臺，控制面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。

6.實訓系統可完成電控發動機、自動變速器、ABS制動系統、前懸架四大系統實訓操作。

7.實訓系統加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。

8.實訓系統底座部分采用鋼結構焊接，面板柜沖壓成形，表面采用烤漆工藝，控制面板柜底座帶萬向自鎖腳輪裝置。

四、技術參數

1.外形尺寸：1600mm X 1400mm X 1750mm（長X寬X高）

2.工作電源：12V/60AH蓄電池

3.油箱容積：40L

4.工作溫度：-50℃～50℃。
