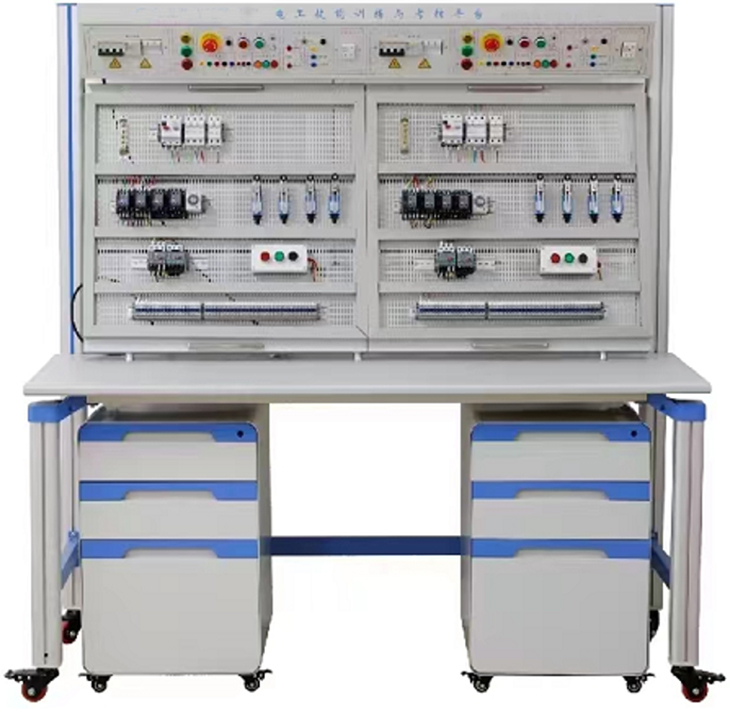

SBDQC-890H電工基礎技能實訓平臺（單面雙組型）
一、概述
電工基礎技能實訓平臺,電工基礎技能實訓設備面向電氣、機電、自動化等工科專業，配套開放式萬能網孔板實訓臺作為核心實操載體，支撐《電工基礎》《電工學》《電路分析》《電路原理》等課程理實一體化教學，同時滿足電工職業技能等級鑒定、技能競賽實操考核需求。
電工基礎技能實訓平臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電工基礎技能實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電工基礎技能實訓設備是一種理想的職業教育實訓設備。
二、設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙面具有相同資源)：
（1）單相交流：220V/10A 50Hz
（2）三相交流：380V/5A 50Hz
（3）直流電源： 電樞電源：0～200V/4A
勵磁電源：DC200V/4A
4. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
5.智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據。后臺查看報警日志、操作日志、故障日志等。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
三、 設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
5、每臺配套2張鋼木方凳。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
六、電工基礎技能實訓平臺元器件配置清單
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 空氣開關 | DZ47S-4P/6A | 1 |
2 | 熔斷器 | RT18-32/3P | 1 |
3 | 熔斷器 | RT18-32/2P | 1 |
4 | 熔斷芯 | RT18 3A | 3 |
5 | 熔斷芯 | RT18 2A | 2 |
6 | 交流接觸器 | CJX2S-0910 AC220V | 3 |
7 | 輔助觸頭 | F4-22 | 2 |
8 | 時間繼電器 | JSZ3A-B/AC220V | 1 |
9 | 熱繼電器 | JRS1DSP-25/Z(0.63-1A) | 1 |
10 | 熱繼電器底座 | JRS1DS-25型/基座 | 1 |
11 | 自復位按鈕盒 | LA4-3H/紅/綠/黑 | 1 |
12 | 行程開關 | LX19-001 | 2 |
13 | 線槽 | 花齒式 30×30mm | 1 |
14 | DIN35導軌 | 鋁合金/國標厚度1.5mm | 1 |
15 | DIN導軌末端固件 | E/UK 固件 | 5 |
16 | 地線排 | 5位地線排 | 1 |
17 | TB端子排 | TB2512 | 1 |
18 | U形預絕緣端頭 | SV1.25-4 | 1 |
19 | 三相鼠籠式異步電動機 | 六個端子全部引出 | 1 |
20 | 螺口燈座 | 3A/250V | 1 |
21 | 燈泡 | 220V/40W | 1 |
22 | 插座 | 5孔 | 1 |
23 | 單聯雙控開關 | CD200 | 1 |
26 | 單聯多控開關 | CD200 | 1 |
27 | 86盒 |
| 4 |
1.工具及配件（1臺2工位配置）
序號 | 名稱 | 規格 | 單位 | 數量 |
1 | 絕緣膠墊 | 2mm厚綠色絕緣膠墊,1400*420mm | 張 | 1 |
2 | 接線端子排 | TB-1510L,600V,15A,10P | 個 | 12 |
3 | 一字螺絲刀 | 塑料手柄,口徑ф3*軸長75mm | 把 | 2 |
4 | 十字螺絲刀 | 塑料手柄,口徑ф3*軸長75mm | 把 | 2 |
5 | 尖嘴鉗 | 黃色塑料套手柄,5號 | 把 | 2 |
6 | 斜口鉗 | 黃色塑料套手柄,5號 | 把 | 2 |
7 | 剝線鉗 | HY-150 | 把 | 2 |
8 | 十字盤頭螺釘 | M4*25 | 個 | 40 |
9 | 十字盤頭螺釘 | M4*16 | 個 | 200 |
10 | 螺母 | M4 | 個 | 200 |
11 | 彈簧墊圈 | ф4 | 個 | 200 |
12 | 平墊圈 | ф4,鍍銅 | 個 | 200 |
13 | 4#迭插頭對 | 線長1m,紅色 | 根 | 6 |
14 | 4#迭插頭對 | 線長1m,黑色 | 根 | 6 |
15 | 4#迭插頭對 | 線長1m,黃色 | 根 | 6 |
16 | 4#迭插頭對 | 線長1m,綠色 | 根 | 6 |
17 | 4#迭插頭對 | 線長1m,藍色 | 根 | 6 |
18 | 單芯絕緣導線 | BV,1平方毫米,黑色 | 米 | 20 |
19 | 單芯絕緣導線 | BV,1平方毫米,紅色 | 米 | 20 |
20 | 單芯絕緣導線 | BV,1平方毫米,黃色 | 米 | 20 |
21 | 單芯絕緣導線 | BV,1平方毫米,綠色 | 米 | 20 |
22 | 單芯絕緣導線 | BV,1平方毫米,藍色 | 米 | 10 |
23 | PVC線槽 | PXC1-2525(0.75M/根) | 米 | 8 |
26 | 安裝導軌 | RTR35*7.5 | 米 | 4 |
