SBWXDG-01維修電工實訓操作臺
一、設備概述
維修電工實訓操作臺，維修電工實訓平臺針對職業院校維修電工專業教學、實操訓練以及職業技能等級考核開發。維修電工實訓設備主體采用高強度鋼制框架，搭配模塊化網孔工藝掛板，各類接觸器、繼電器、開關、儀表等電氣元件可隨意掛裝拆卸，能夠靈活搭建各類電氣控制回路，便于教師設置線路故障，開展接線裝配、線路調試、故障分析與排除等實訓項目。
網孔板維修電工實訓操作臺適用于維修電工相關專業教學與技能考證。采用鋼制框架搭配網孔掛板，電氣元器件拆裝靈活，可完成電氣線路裝配、接線調試、故障排查等實訓。臺面防靜電耐磨，配備照明、電源及工具收納柜體，具備完善電氣安全保護，滿足日常教學、綜合實訓與技能考核使用。

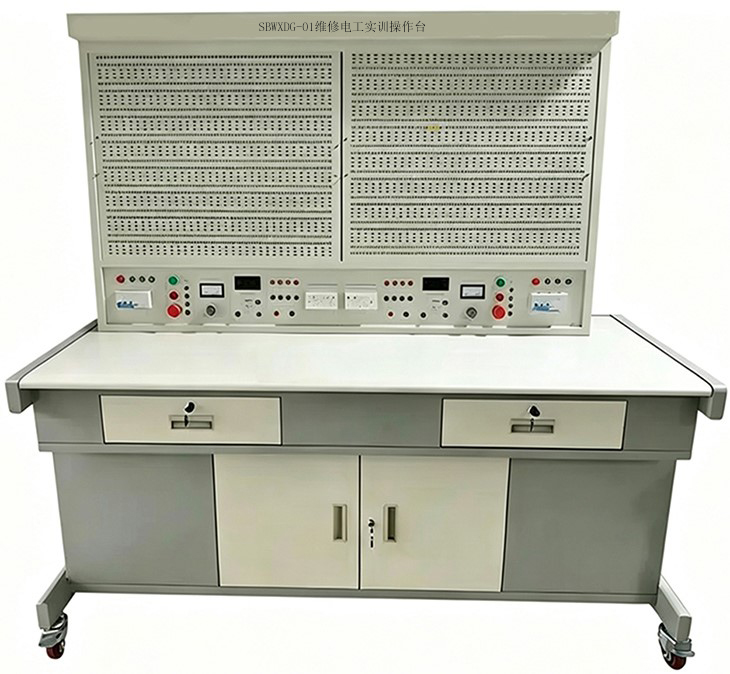

（圖片僅供參考、以實際配置為準）
二、維修電工實訓操作臺技術要求
1.總體結構：
實訓設備由實訓臺、實訓桌兩大部分組成。采用優質冷軋鋼板，經過機械加工成型，表面采用亞光密紋噴塑料處理，經過除油、除銹、磷化、鈍化、靜電噴塑、高溫固化等一系列表面處理工藝色彩穩重,整機既堅固耐用，又美觀大方。
三、設備技術參數：
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
5.實訓臺架的材料：鋼結構；
6.電源： 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
7.設有450V交流電壓表一只，指示電源輸入三相電壓狀態；
8.實訓臺提供線電壓380V/220v電源，設有多個單、三相電源插座若干，具有短路保護，設急停開關；
9.交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級
10.交流電流表：0～5A帶鏡面交流電流表一只，精度1.0級
11.功率、功率因數表：功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質。
四、主要能實現功能：
1.多地控制照明；
2.單相（三相）電度表接線；
3.電流互感器接線、測量；
4.三相異步電機的自鎖控制控制線路的接線；
5.三相異步電機的正反轉控制線路的接線；
6.三相異步電機的連續與點動混合控制線路的接線；
7.三相異步電機的順序控制線路的接線；
8.三相異步電機的多地控制線的接線；
9.三相異步電機的Y-△降壓啟動控制線路的接線；
10.多功能表接線、設置
11.變頻器接線及設置；
五、單套實訓臺設備配置清單詳見下表：
序號 | 部件或器件名稱 | 型號與規格 | 數 量 |
1 | 漏電開關 | 3P+N,10A | 1只 |
2 | 空氣開關 | 4P，10A | 1只 |
3 | 微型開關 | 2P，3A | 1只 |
4 | 微型開關 | 3P，10A | 1只 |
5 | 交流接觸器 | CJX2-0910 220V | 5只 |
6 | 輔助觸頭 | F4-22 | 3只 |
7 | 時間繼電器 | 220V | 2只 |
8 | 熱繼電器 | LRD06 1-1.6A | 2只 |
9 | 熱繼電器座 | 與熱繼電配套 | 2只 |
10 | 按鈕開關盒 | 3位 | 2只 |
11 | 按鈕（不帶燈） | 黃、綠、紅 | 3只 |
12 | 指示燈 | 黃、綠、紅,220V | 3只 |
13 | 導軌式電流接線端子 | URTK/S | 20只 |
14 | 行程開關 | LX5-K | 4只 |
15 | 變頻器 | ACS510-01-03A3-4 | 1臺 |
16 | 三相鼠籠式異步電動機 | JW5024，4極60W | 1臺 |
17 | 馬達保護器 | YDP-200M,帶專用互感器 | 1套 |
18 | 多功能表 | YDM-120C | 1只 |
19 | 照明開關 | 一開雙控 | 2個 |
20 | 單相電度表 | DDS606 | 1只 |
21 | 三相電度表 | DTS606,互感器式 | 1只 |
22 | 電流互感器 | 5/1A | 3只 |
23 | 導軌 |
| 3個 |
