SB02F可編程控制器實訓裝置
一、概述
可編程控制器實訓裝置是高職院校、本科院校機電一體化、電氣自動化、智能制造、工業機器人等工科專業核心實踐教學場地，聚焦工業自動化控制技術教學，承擔《PLC應用技術》《電氣控制與PLC》《變頻器與觸摸屏組態》《工業現場總線》等核心課程實訓教學，同時支撐課程設計、技能等級考核、學科競賽、企業電工工控技能培訓等工作，搭建校園理論教學與工業現場自動化應用的銜接平臺。

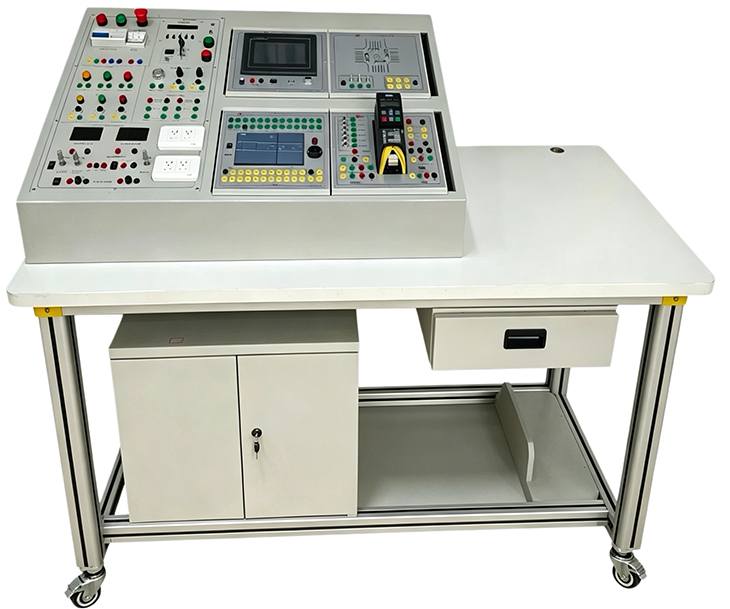

參考圖（以實物為準）
二、技術性能參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
5、裝置容量：＜1.5KVA
6、重 量：＜110Kg
7、外形尺寸：不少于1600mm×680mm×1600mm
8、安全保護：具有漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能參數
實訓裝置要由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱等組成。
（一）實訓桌
1.實訓桌架要采用工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜、電腦主機放置柜、鍵盤托架等，結構結實，型美觀大方。整體外形尺寸約為：1600mm×680mm×1600mm。
（二）控制屏參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz。
2、交流電源輸出：三相四線380V輸出，由三只電壓表指示輸出電壓有漏電型保護器、過載、短路保護裝置。
3、～220V通過安全插座輸出。
4、直流電源輸出
(1)+24V/2A直流穩壓電源輸出；
(2)±12V/1A直流穩壓電源輸出；
(3)+5V/1A直流穩壓電源輸出；
(4) 可調直流電壓：0～10V可調輸出；
(5)可調直流電流：0～20mA；
（三）系統配置清單
1. PLC主機掛箱
1、采用緊湊型模塊化PLC架構，支持本地模塊擴展,14點輸入/10點輸出，模擬量：2路輸入；數字量擴展模塊16點輸入/16點輸出。
2、集成≥1個工業以太網接口和≥1個RS485串行接口，支持主流工業通信協議。
2. 實訓掛箱一 包含音樂噴泉/搶答器/基礎實驗
3. 實訓掛箱二 包含裝配流水線/交通信號燈/自動供水/天塔之光
4. 實訓掛箱三 包含自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機
5. 實訓掛箱四 包含自動成型系統/機械手控制/溫度控制/直流電機控制
6. 實訓掛箱五 包含郵件分檢系統/步進電機的控制
7. 實訓掛箱六 加包含工中心刀具庫/洗衣機自動控制
8. 實訓掛箱七 包含四層電梯的PLC控制/中間繼電器
9. 實訓掛箱八 繼電器控制實驗掛箱（一）
10. 變頻器掛箱
1、采用通用型矢量變頻器，額定功率≥0.75kW，支持三相380V電源輸入。
2、具備多種控制模式，支持電機調速、正反轉、制動等功能。
11. 觸摸屏實訓掛箱
1、配備7英寸彩色工業觸摸屏，分辨率≥800×480。
2、支持主流工業通信協議，可與PLC、變頻器實現無縫通信。
3、支持觸摸屏組態編程，具備畫面編輯、數據顯示、參數設置等功能。
五、完成的實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．與、或、非邏輯功能實驗
8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
1.搶答器控制（優先級、數值運算，具有聲效功能）
2.天塔之光控制（閃爍、發射、流水型）
3.音樂噴泉控制（具有聲效功能）
4.十字路口交通燈控制
5.水塔水位控制
6.自動送料裝車系統控制
7.四節傳送帶控制
8.裝配流水線控制
9.多種液體混合裝置控制
10.自控成型機控制
11.全自動洗衣機控制（具有聲效功能）
12.自控軋鋼機控制
13.郵件分揀機控制
14.自動售貨機控制
15.機械手控制
16.四層電梯控制
17.加工中心控制
18.步進電機PLC控制
3）PLC、三相電機技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量(電壓/電流）控制方式的變頻調速
8.基于PLC數字量控制方式的多段速
5）PLC、觸摸屏技能實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏靜態顯示實驗
