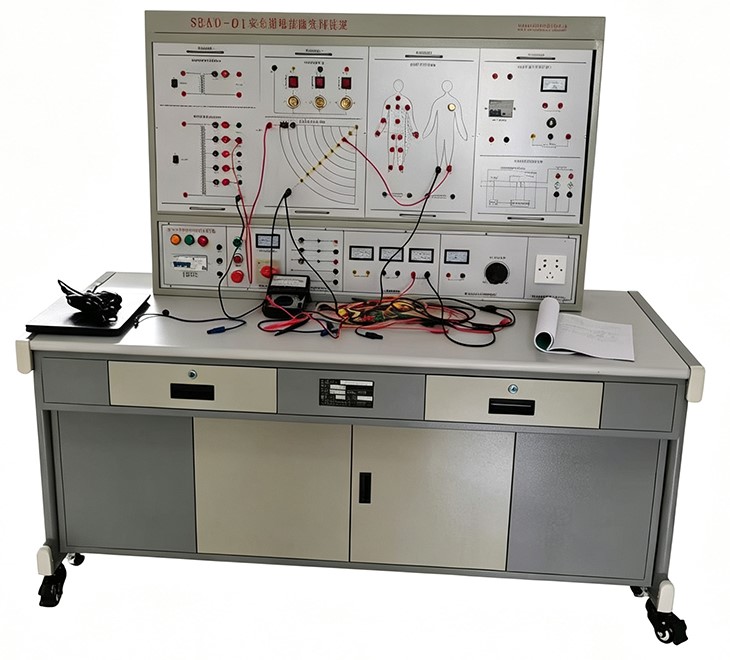

SBAD-01安全用電技能實訓裝置
一、安全用電技能實訓設備概述：
安全用電技能實訓裝置,安全用電技能實訓設備，安全用電實訓臺，適用于《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。
安全用電實訓臺，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。
安全用電實訓臺，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。
二、設備特點
1、多重、可靠、全面的安全保護
電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2、完善的硬件配置：
實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5、可進行電工實訓項目教學法的各種項目。
三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、實驗項目
1.兆歐表的使用
2.接地電阻測試儀的使用
3.電流感知實驗
4.模擬人體阻抗實驗
5.模擬人體跨步電壓觸電實驗
6.IT系統絕緣監視模擬實驗
7.特低安全電壓的認識實驗
8.安全隔離變壓器的認識及安全原理實驗
9.電網IT系統模擬實驗
10.電網TT系統模擬實驗
11.TN系統模擬實驗
12.TN系統電網設備接地部分設備接零危害模擬
13.TN系統零線斷線與設備漏電模擬
14.TN系統零線斷線與不平衡負荷模擬
15.等電位連接模擬實驗
16.漏電保護器原理模擬實驗
17.安全標志牌的認識實驗
五、安全用電技能實訓設備配置清單
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | 安全用電實訓裝置 | 金屬臺+木質臺面+電源控制+實訓面板 | 1 | 臺 |
2 | 安全用電掛箱1 | 安全變壓器單元、特地安全電壓單元 | 1 | 套 |
3 | 安全用電掛箱2 | 電流型漏電保護實驗、電流感知 | 1 | 套 |
4 | 安全用電掛箱3 | 設備漏電模擬 | 1 | 套 |
5 | 安全用電掛箱4 | 三相負載、跨步電壓 | 1 | 套 |
6 | 安全用電掛箱5 | 電網三種接線方式模擬 | 1 | 套 |
7 | 安全用電掛箱6 | 人體觸電模擬 | 1 | 套 |
8 | 安全用電掛箱7 | 跨步電壓模擬、人體不同電流途徑的傷害 | 1 | 套 |
9 | 指針式萬用表 | MF47 | 1 | 支 |
10 | 測電筆 |
| 1 | 支 |
11 | 兆歐表 | ZC25-4， 0～1000兆歐 | 1 | 支 |
12 | 實驗指導書 |
| 2 | 本 |
