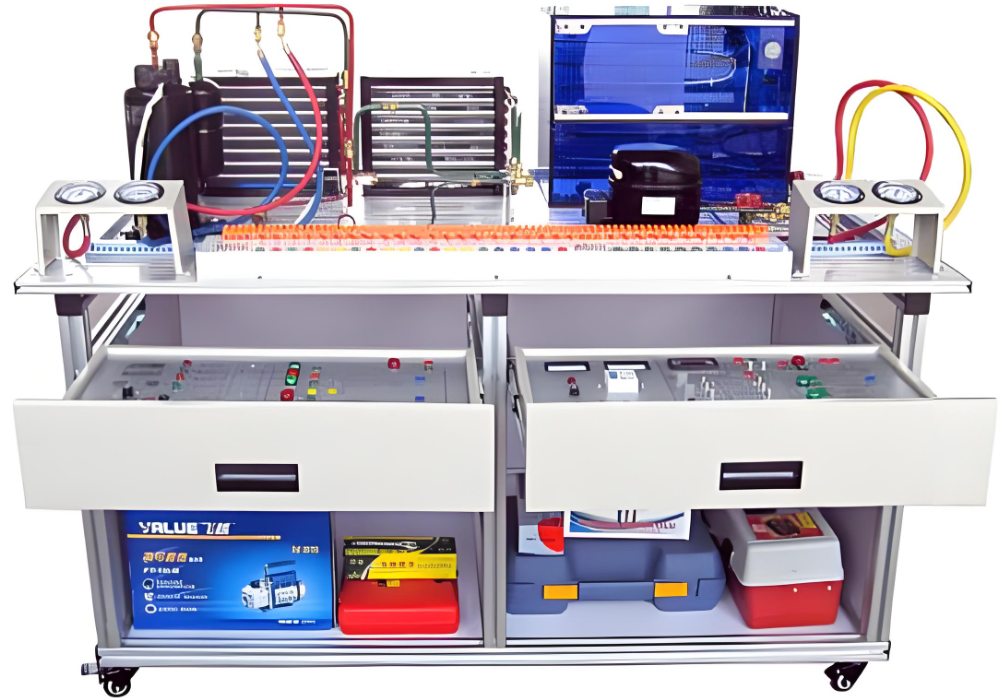

SB-9920HB空調冰箱組裝與調試實訓考核設備(智能考核型)
一、概述
空調冰箱組裝與調試實訓考核設備適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
二、功能介紹:統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等，適合制冷及相關專業的中級、高級工的技能鑒定及考核。集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。實訓平臺直觀展示空調和冰箱的系統結構、工作原理?？汕宄目吹街评湎到y(tǒng)結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過考核器設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，
使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識?？諢岜梅煮w空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。
在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。
采用鋁型材拼裝成桌面且桌面，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形
集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。
三、技術指標：
輸入電源 單相三線 AC220V±10% 50Hz
工作環境 溫度-10℃～-40℃ 相對濕度≤85%（25℃） 海拔<4000M
設備容量 ≤1.5KVA
制冷劑：空調部分R22 冰箱部分R600a
外形尺寸（大約） 1500mm×800mm×1200mm
防觸電保護類型 I類
安全保護 具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
環保等級 材料選用符合國家相關環保標準。
四、實訓項目
制冷工專用工具的使用
氣焊焊槍的使用與焊接能力
空調制冷系統管路的組裝能力
空調制冷系統的保壓、檢漏與制冷劑加充能力
空調控制電路的電氣連接與調試能力
空調控制電路電氣故障考核、故障分析與故障排除能力
電冰箱制冷系統管路的組裝能力
電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能
智能溫控電冰箱控制電路的電氣連接與調試能力
智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
電冰箱制冷系統的故障判斷與維修能力
學生的團隊協調組織能力
電氣識圖和電氣設計能力
五、系統基本配置
序號 | 名 稱 | 技術參數及明細 | 數量 |
1 | 鋁型材實訓平臺 | 長×寬×高為1500mm×800mm×800mm鋁型材實訓平臺 | 1套 |
2 | 空調系統模塊 | 每套含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器件 | 1套 |
3 | 冰箱系統模塊 | 每套含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、干燥過濾器等器件 | 1套 |
4 | 電源及儀表模塊 | AC220V電源供電，交流電壓表0～250V、交流電流表0～5A | 1套 |
5 | 冰箱電子溫控電氣控制模塊 | 提供東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱 | 1套 |
6 | 冰箱智能溫控電氣控制模塊 | 單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫 | 1套 |
7 | 空調電氣控制模塊 | 提供空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能 | 1套 |
8 | 專用制冷工具 | CT2000脹管擴口器 | 1套 |
CT536GF雙表修理閥 |
TW-1A旋片式真空泵 |
CT336螺紋頂針加液管 |
CT274割管刀 |
CT368彎管器 |
1升便捷手提式焊炬 |
外英內公轉接頭 |
導線 |
螺絲刀萬用表等常用工具 |
