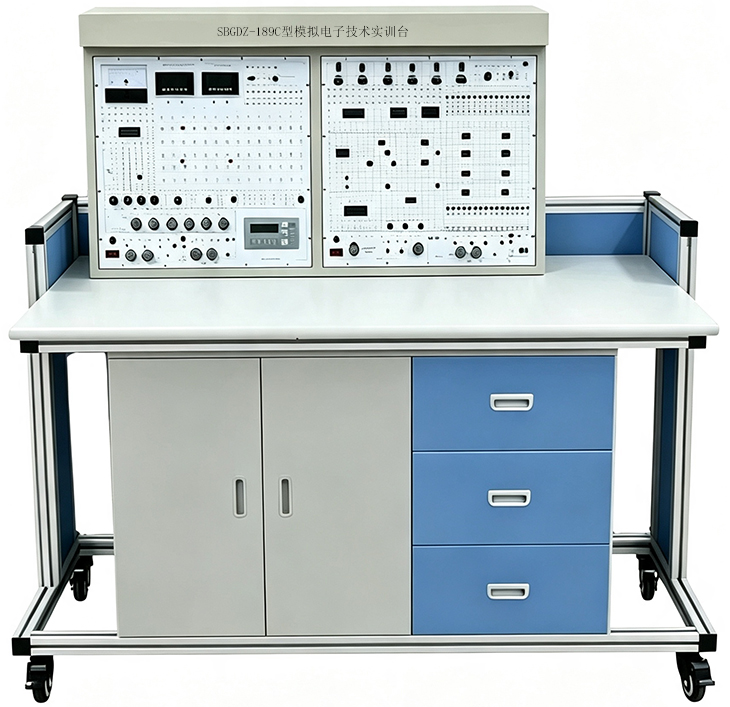

SBGDZ-189C型模擬電子技術實訓臺
一、概述
模擬電子技術實訓臺,模擬電子電路實驗裝置面向電氣自動化、電子信息、機電一體化、智能制造等工科專業，支撐《模擬電子技術》《電子技術基礎》等核心課程理實一體化教學，滿足課程實訓、課程設計、創新實踐與技能考核需求。
二、技術性能：
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
三、裝置的配備：
模擬電子電路實驗裝置主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成, 可以同時開設兩組模電實驗。主要功能組成如下:
1.直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
2.直流信號源：-5V～±5V連續可調電路。
3.交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
4.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5.直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
6.直流數字毫安表：分2mA、20 mA、200 mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
7.設有1 mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
模擬電子技術實訓裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
四、基本實驗內容
模擬電子技術實訓裝置提供模電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.常用電子儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ- 模擬運算電路
9.集成運算放大器的基本應用Ⅱ-信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ-信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ- 信號處理(波形發生器)
12.RC正弦波振蕩器
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ- OTL功率放大器
17.期工程低頻功率放大器Ⅱ- 集成功率放大器
18.直流穩壓電源Ⅰ- 串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ- 集成穩壓器
20.晶閘管可控整流電路
21.應用實驗- 溫度監測及控制電路
22.綜合實驗- 萬用電表的設計與調試
23) 在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）
五、模擬電子技術實訓臺配備清單
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電源、信號源、儀器控制屏 | 臺 | 1 |
|
|
2 | 實訓考核桌 | 張 | 1 |
|
|
3 | 模電實驗功能板 | 塊 | 2 |
|
|
4 | 學生凳 | 張 | 2 |
|
|
5 | 模電實驗功能板 | 塊 | 2 | 1 | 分立元件放大電路 |
2 | 分立元件功放電路 |
3 | 集成功放電路 |
4 | 差動放大器實驗板 |
5 | 場效應管電路 |
2 | μA741 |
555 |
6 | 實驗說明書 | 套 | 2 | 指導學生實訓 |
7 | 線 | 條 | 30*2 | 手槍式疊插線 |
